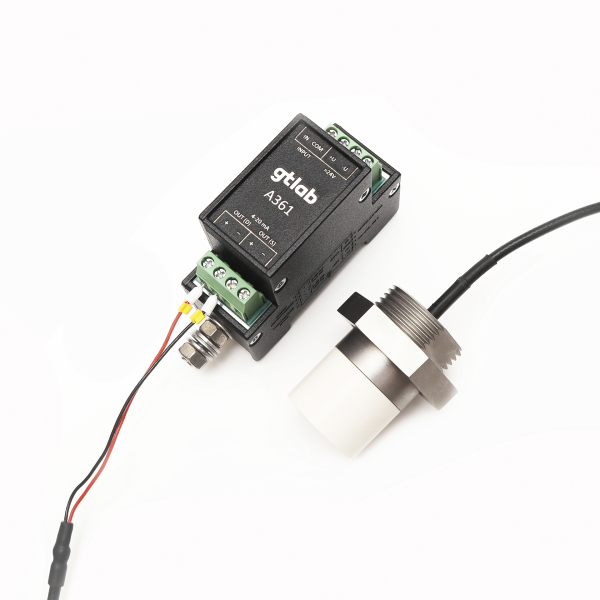

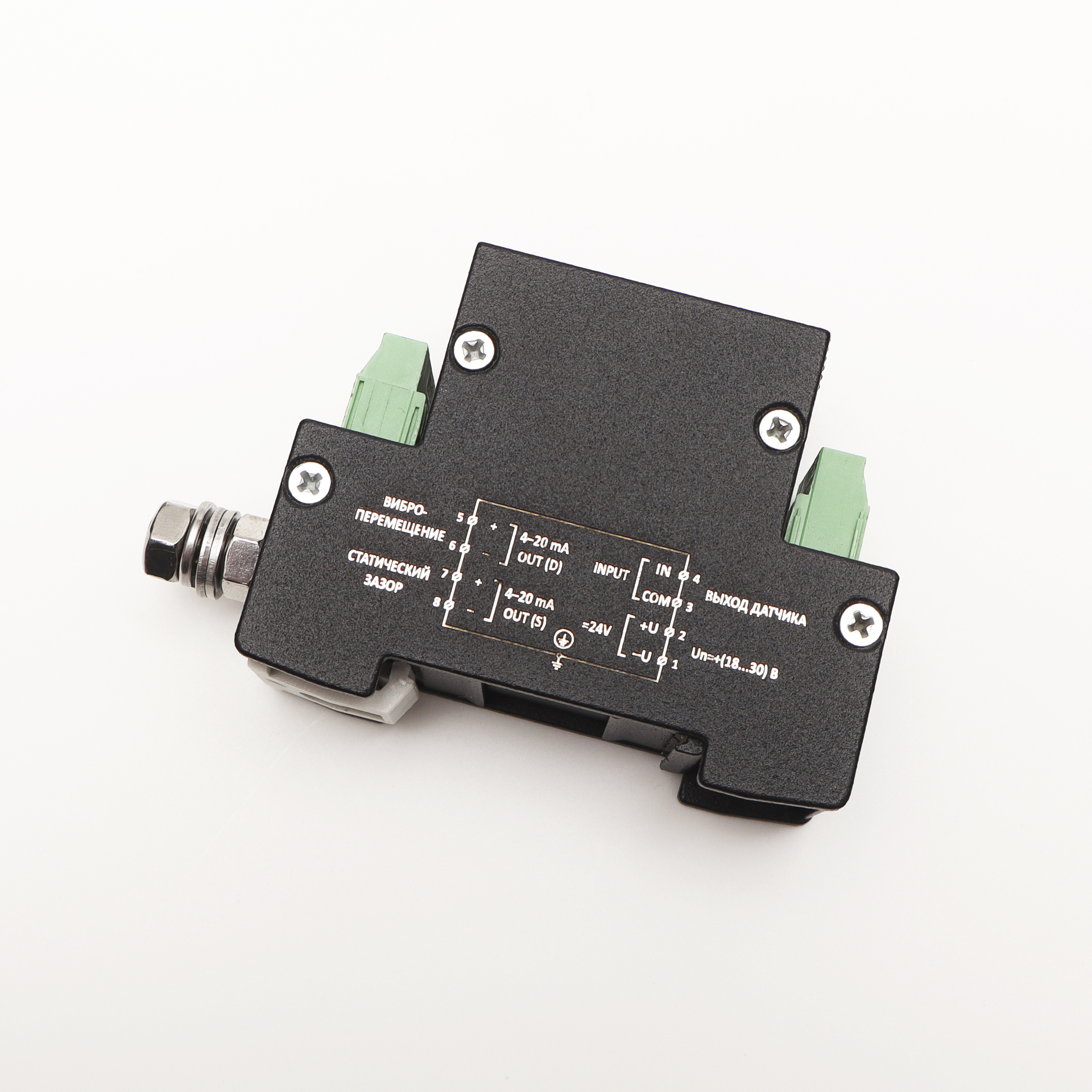

Формирователь сигналов A361
Формирователи сигналов вихретоковые в сочетании с датчиком образует средство измерения вибрации и перемещения деталей машин и механизмов.
Наименование
Значение
Диапазоны измерения статического зазора
для 8 мм наконечника - 0,2 ... 2,2 мм;
для 10 мм наконечника - 0,3 ... 3,3 мм;
для 16 мм наконечника - 0,5 ... 5 мм;
для 20 мм наконечника - 1 ... 7 мм;
для 30 мм наконечника - 1,5 ... 11 мм;
для 50 мм наконечника - 2 ... 18 мм;
Размахи измеряемого относительного виброперемещения
для 8 мм наконечника - 0,125; 0,25; 0,5 мм;
для 10 мм наконечника - 0,25; 0,5; 1 мм;
для 16 мм наконечника - 0,5; 1; 2 мм;
для 20 мм наконечника - 1; 2; 4 мм;
для 30 мм наконечника - 2; 4; 8 мм;
для 50 мм наконечника - 4; 8; 16 мм;
Коэффициенты преобразования при измерении размаха относительного перемещения с выходом по постоянному току 4-20 мА
для 8 мм наконечника - 128; 64; 32 мкА/мкм;
для 10 мм наконечника - 64; 32; 16 мкА/мкм;
для 16 мм наконечника - 32; 16; 8 мкА/мкм;
для 20 мм наконечника - 16; 8; 4 мкА/мкм;
для 30 мм наконечника - 8; 4; 2 мкА/мкм;
для 50 мм наконечника - 4; 2; 1 мкА/мкм;
Коэффициенты преобразования при измерении cтатического зазора с выходом по постоянному току 4-20 мА
для 8 мм наконечника - 8 мкА/мкм;
для 10 мм наконечника - 5,3 мкА/мкм;
для 16 мм наконечника - 3,5 мкА/мкм;
для 20 мм наконечника - 2,6 мкА/мкм;
для 30 мм наконечника - 1,7 мкА/мкм;
для 50 мм наконечника - 1 мкА/мкм;
Погрешность задания коэффициентов преобразования
± 5%
Нелинейность амплитудной характеристики
± 5%
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
2 ... 10 000 Гц
Диапазон рабочих температур
-30 ... 65 °C
Погрешность измерений в рабочем диапазоне температур
± 2%
Диапазон рабочих температур датчика
-40 ... 150 °C
Погрешность измерения в рабочем диапазоне температур с датчиком
± 10%
Напряжение питания
+ (18 ... 30) В
Ток потребления
< 35 мА
Уровень СКЗ собственных шумов
для 8 мм наконечника - ≤ 1,5 мкм
для 10 мм наконечника - ≤ 2,3 мкм
для 16 мм наконечника - ≤ 3,7 мкм
для 20 мм наконечника - ≤ 4,6 мкм
для 30 мм наконечника - ≤ 7 мкм
для 50 мм наконечника - ≤ 1 мкм
Входной соединитель
C07 [12-32UNEF bn]
Выходной соединитель
клеммники
Длина кабеля датчика
0,5 ... 18 м
Масса
150 г
Крепление на DIN - рейку
да
Назначение
В сочетании с датчиком образует средство измерения вибрации и перемещения деталей машин и механизмов.
Особенность
Выход токовый 4-20 мА относительного виброперемещения OUT(D); выход токовый 4-20 мА статического зазора OUT(S); высокая температурная и временная стабильность характеристик; возможность замены однотипных первичных преобразователей; передача выходного
токового сигнала на расстояние до 1000 м.
