Программный комплекс GTLd
Программное обеспечение GTLd предназначено для конфигурирования проектов диагностики с объектами любой разветвленной структуры, формирования маршрутов измерений параметров вибрации, а также отладки методик диагностики и мониторинга с использованием собственного интерфейса JS API
Область применения
-
Промышленное оборудование
-
Энергетика
-
Нефтегазовая промышленность
-
Авиационная и космическая отрасль
-
Транспорт и логистика
-
Медицина
Функциональные возможности
Предотвращение отказов оборудования
Выявление ранних признаков неисправностей и износа в механических системах, что позволяет предотвращать аварийные ситуации и увеличивать срок службы оборудования.
Диагностика состояния оборудования
Определение текущего состояния оборудования, выявление проблемных участков и принятие мер по их устранению
Плановое техническое обслуживание
Плановое техническое обслуживание оборудования на основе данных о его работе и состоянии
Оптимизация производственных процессов
Анализ вибраций помогает оптимизировать производственные процессы, улучшить качество
продукции и снизить издержки
Повышение безопасности
Мониторинг вибраций способствует повышению безопасности на производстве, позволяет выявлять потенциально опасные ситуации заранее
Исследования и разработки
Может использоваться для проведения исследований
и разработок в области механики, динамики систем и других технических наук
Средства разработки
LINUXWindows 10/11
Использование библиотеки QT
Технические требования
ПЭВМ с операционной системой Windows или Linux, оснащённая микропроцессором, совместимым с архитектурой x86-64 частотой не менее 1,6 Гц, объемом ОЗУ не менее 4Гбайт и дисковым пространством не менее 20 Гбайт

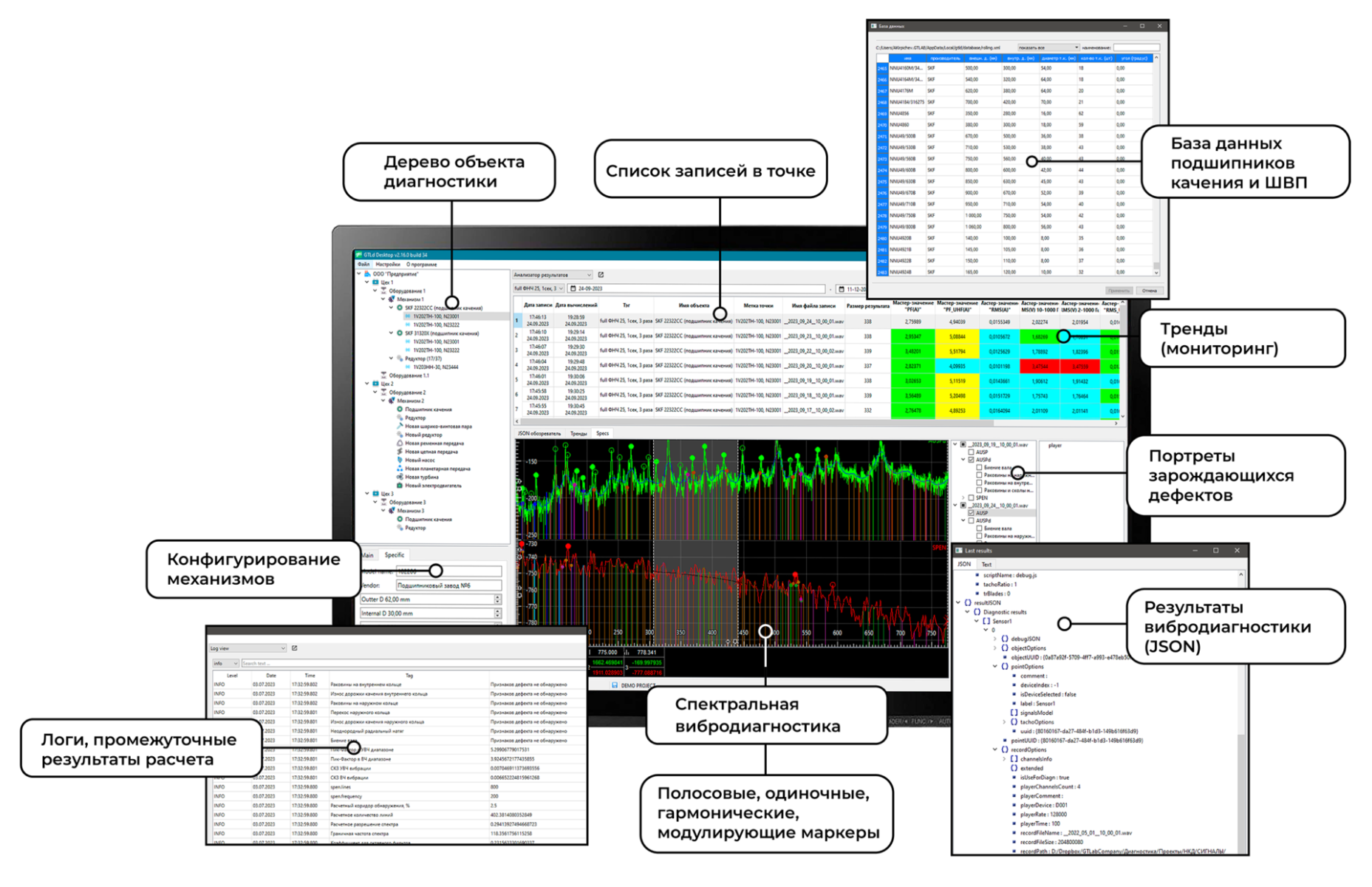

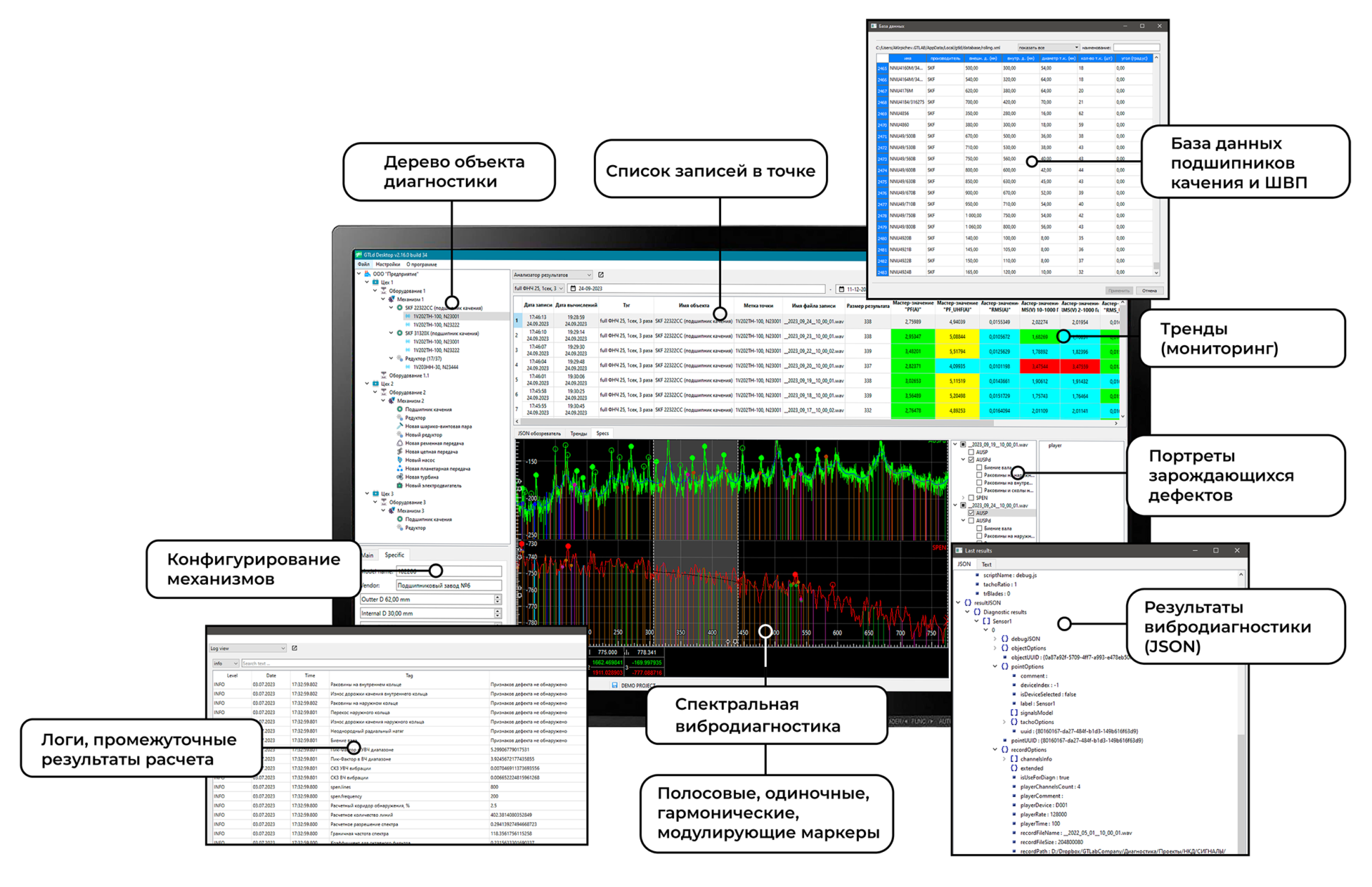

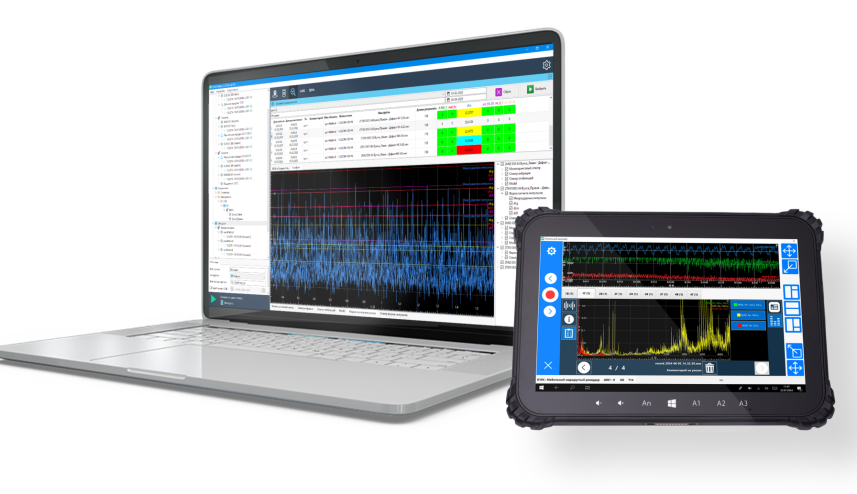

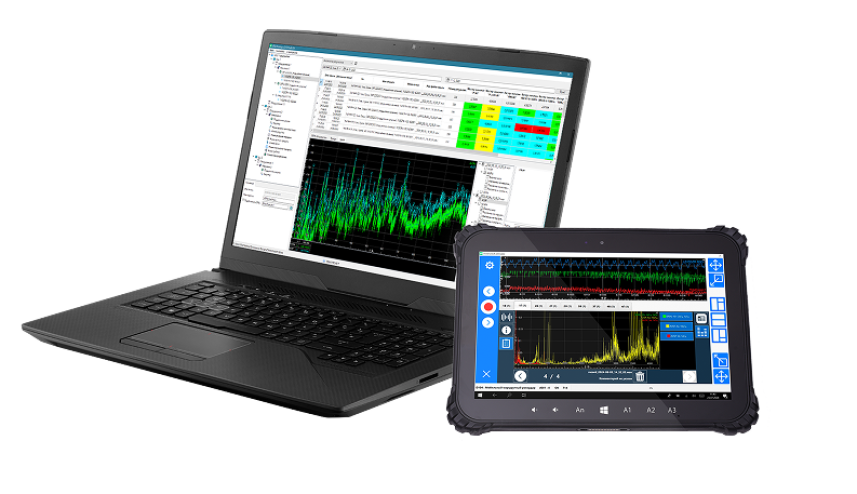

Графический интерфейс пользователя
Широкий набор настроек для индивидуальной конфигурации
Конструктор для формирования методик и алгоритмов –

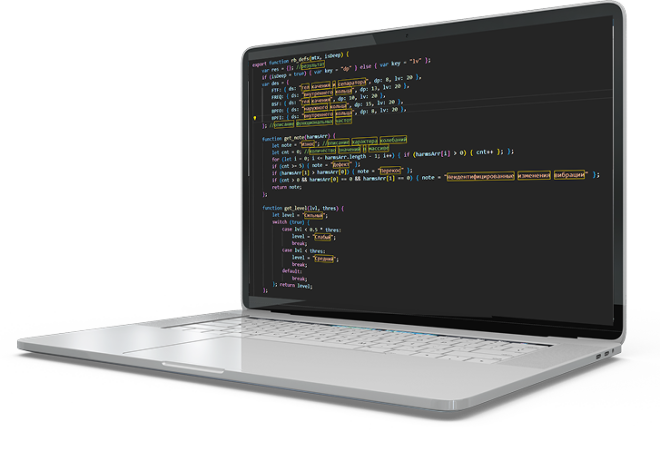

Внешний программный скрипт с интуитивным синтаксисом
Преимущества. Скрипты позволяют:
- Внедрять классические методики определения дефектов и производить их коррекцию на основе экспериментов без вмешательства в основное программное обеспечение
- Создавать и тестировать собственные авторские алгоритмы и гипотезы

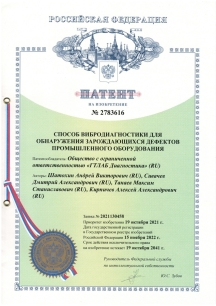

Решение защищено патентом №2783616
Основные функции для обработки сигналов, используемые при написании алгоритмов с помощью внешнего скрипта
Фильтрация (ФНЧ, ФВЧ, Полосовой, Режекторный)
Определение мониторинговых показателей
Построение Автоспектров и Спектров огибающей
Определение фазы вибрации
Доступ к массивам точек
Задание правил подсчета гармоник на спектрах
Цветовые настройки отображения спектров и гармоник
Построение гармонических рядов и амплитудных модуляций
Задание условий поиска гармоник на спектре
Внешний скрипт позволяет
Описать собственную логику для реализации авторских методик с применением математических библиотек, функций по обработке массивов, циклов, и других структур данных (встроенный интерпретатор JavaScript)
Передача результатов диагностики внутри программы GTLd реализована с помощью формата JSON
JSON позволяет
Экспортировать результаты в:
- XML
- PDF
- CSV и др.
- XML
- CSV и др.
Выводить любую информацию, которую пользователь укажет в скрипте:
- Текст
- Массив
- Значения и др.
- Текст
- Массив
- Значения и др.

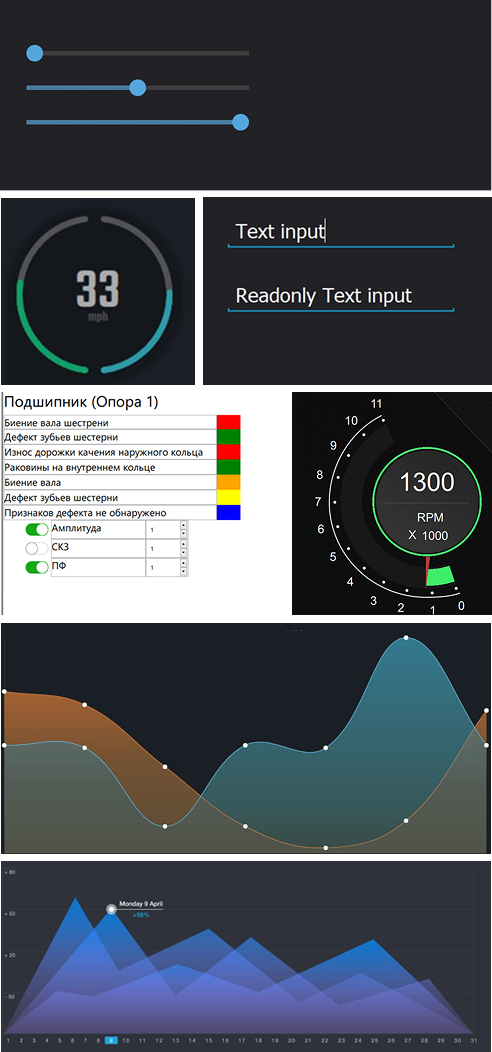

Гибко настраивать визуализацию в собственных интерфейсах:
- WEB
- SCADA
- QML
- WEB
- SCADA
- QML
Что облегчает внедрение инструмента:
- Более 70 классических алгоритмов определения дефектов следующих объектов промышленного оборудования уже интерпретированы в открытые «скрипты»:
– Подшипников качения
– Подшипников скольжения
– ШВП (шарико-винтовых пар ЧПУ станков)
– Зубчатых передач
– Планетарных редукторов
– Ременных передач
– Цепных передач
– Насосов
– Компрессоров
– Электродвигателей - База данных подшипников качения (более 2500 наименований)

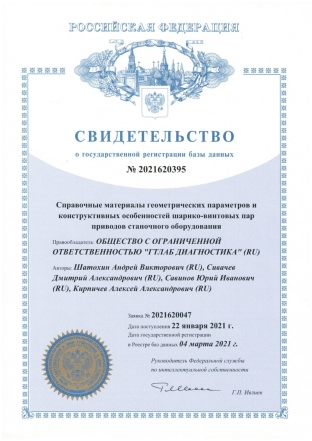

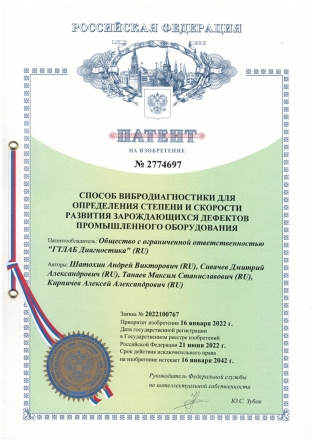

- База данных ШВП станочного оборудования (свидетельство о регистрации № 2021620395) Запатентованный способ вибродиагностики для определения степени и скорости развития зарождающегося дефекта (патент № 2774697)
Тестирование и верификация
Тестирование и верификация работы программного обеспечения систем вибродиагностики
играют важную роль в обеспечении правильной работы и надежности систем
- Модульное тестирование: проверка отдельных модулей программного обеспечения на корректность их работы.
Это позволяет удостовериться, что каждый модуль функционирует правильно в изоляции. - Интеграционное тестирование: проверка взаимодействия между различными модулями программного обеспечения, чтобы убедиться, что они корректно обмениваются данными и взаимодействуют друг с другом.
- Приемочное тестирование: проверка программного обеспечения на соответствие требованиям заказчика. Проверка способности программы обнаруживать конкретные типы неисправностей или аномалий в вибрационных данных.
- Нагрузочное тестирование: оценка производительности программного обеспечения при различных нагрузках, чтобы убедиться, что система способна эффективно обрабатывать большие объемы данных.
- Верификация алгоритмов анализа: проверка корректности работы алгоритмов анализа данных о вибрации, чтобы удостовериться, что они выявляют потенциальные проблемы с высокой точностью.
- Тестирование пользовательского интерфейса: проверка удобства использования и функциональности пользовательского интерфейса программного обеспечения.
