Датчик динамического давления 5C202TA-250-20

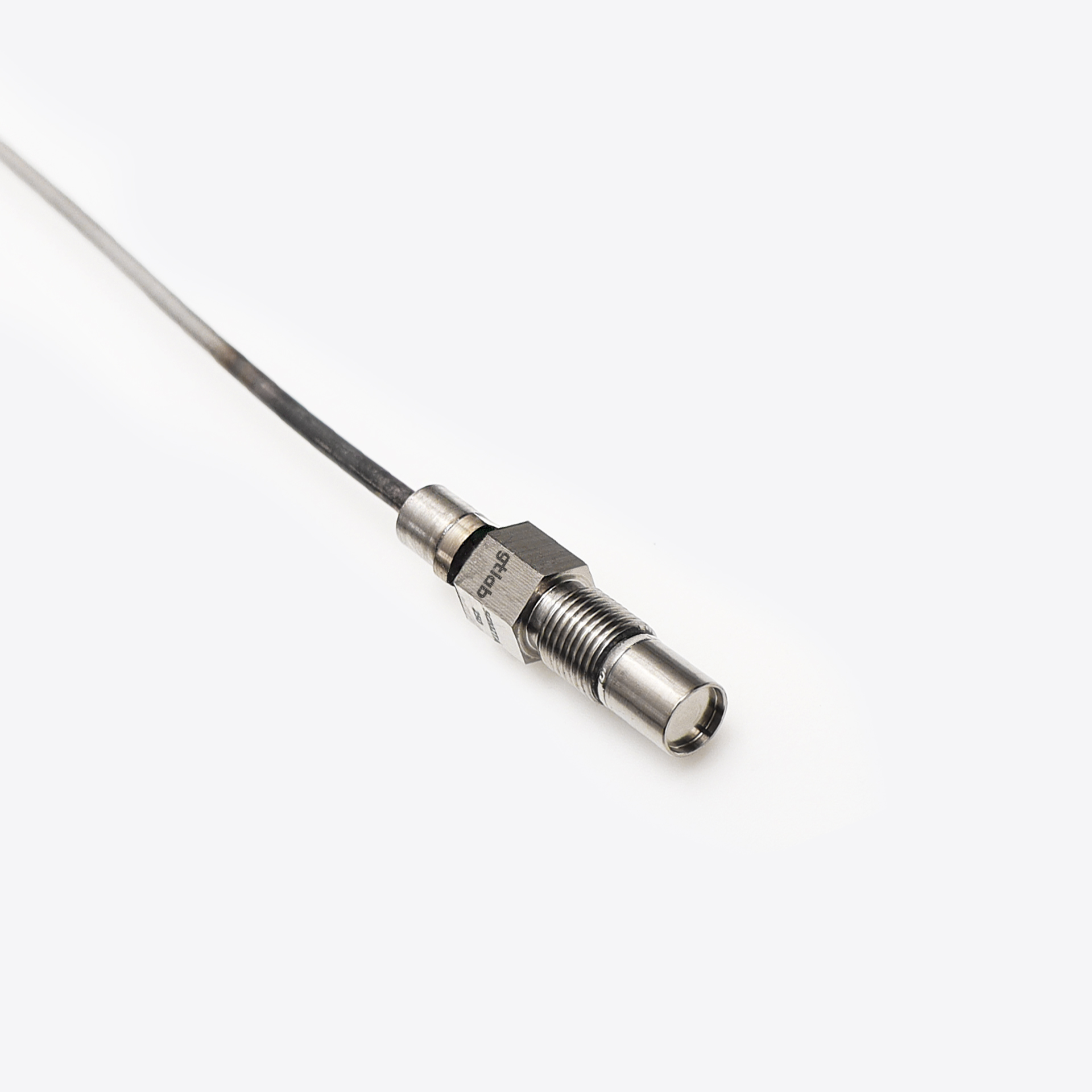

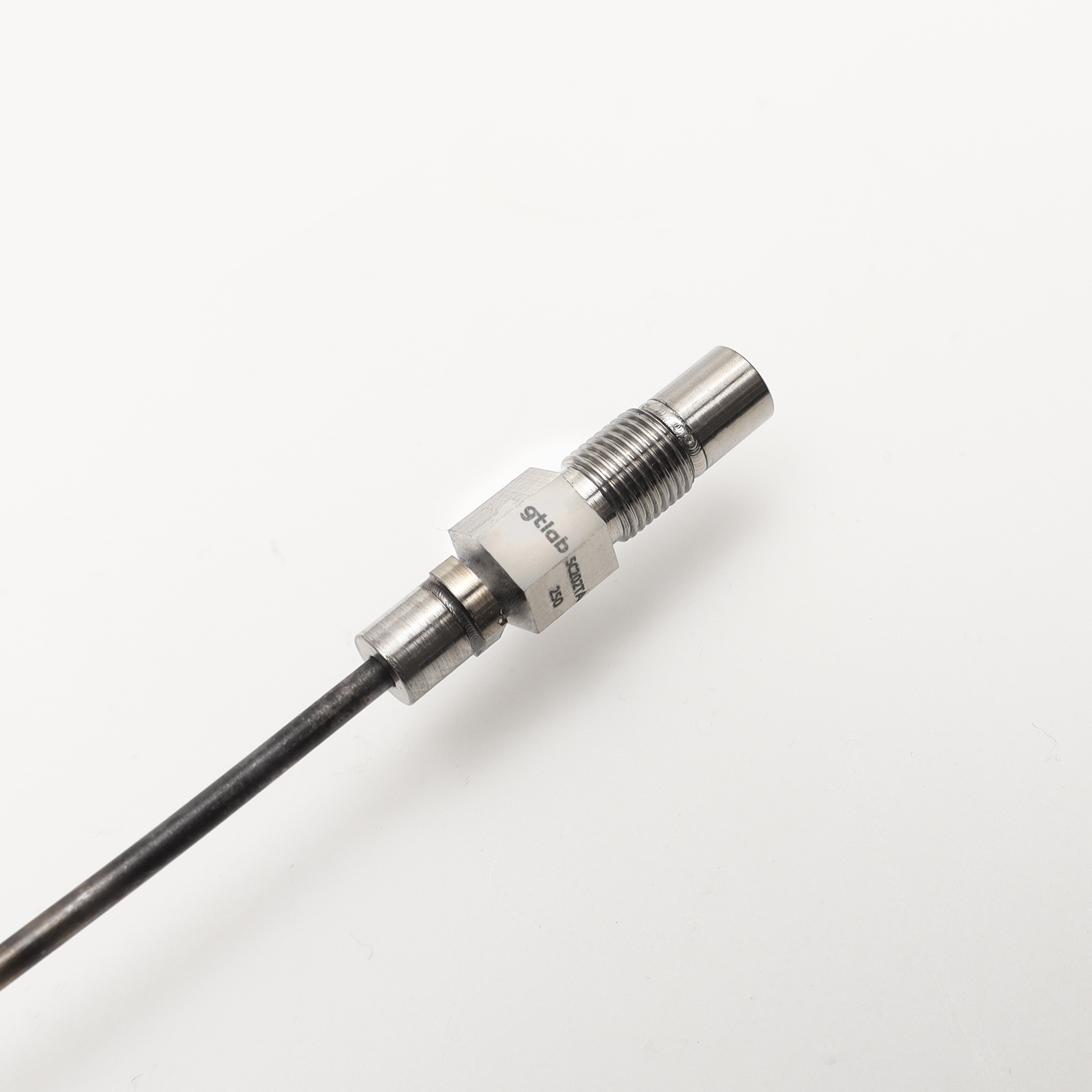

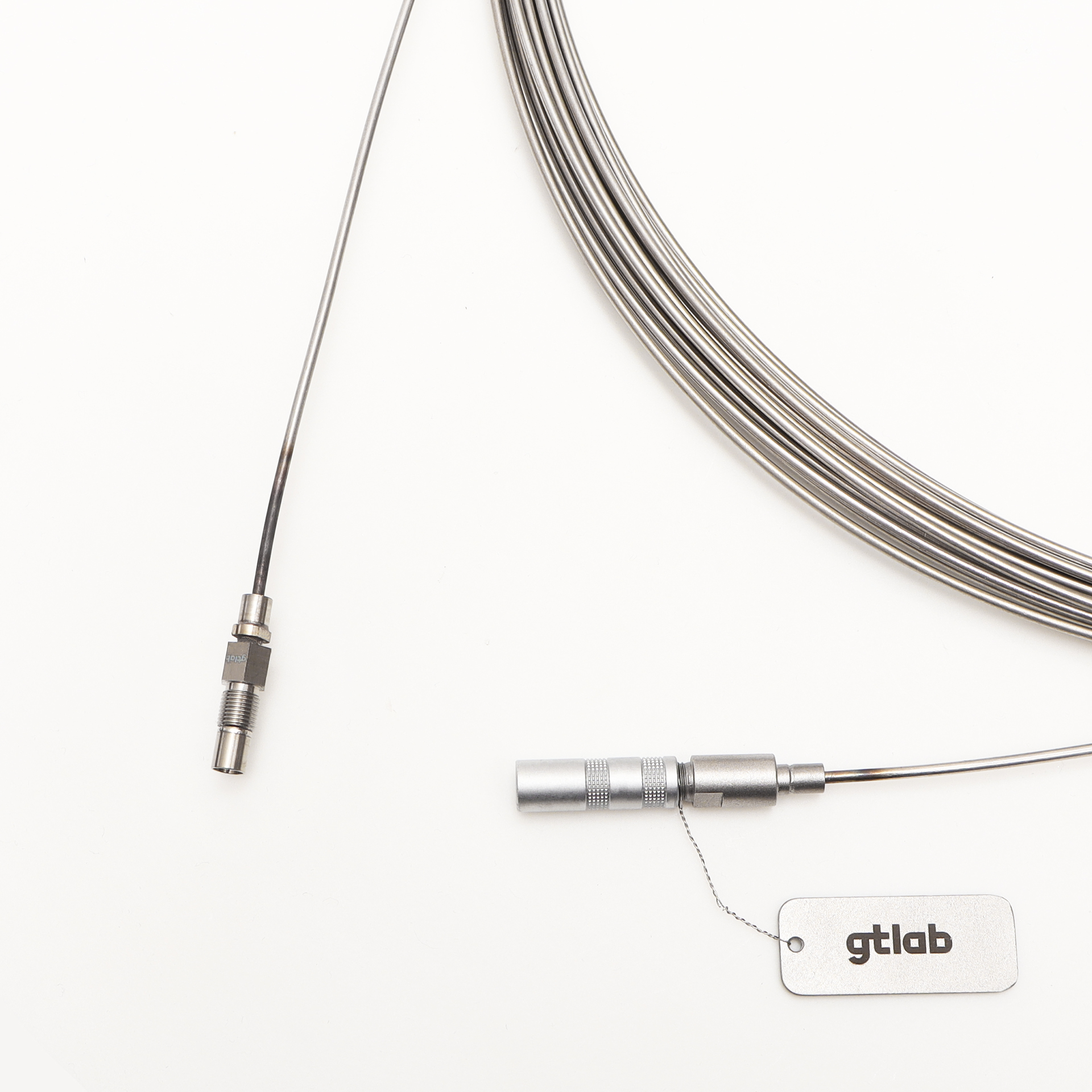

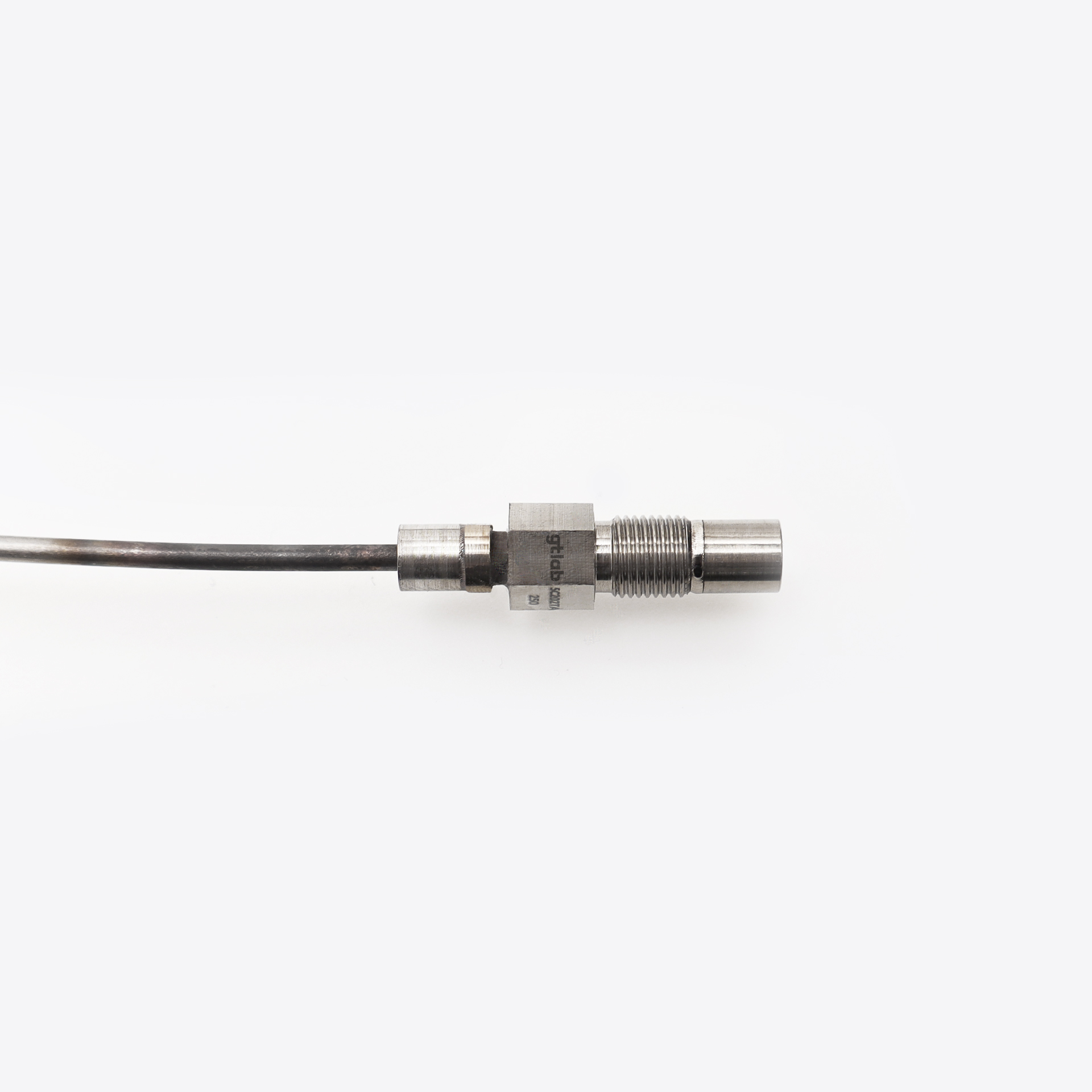

5C202TA – миниатюрный зарядовый высокотемпературный промышленный преобразователь динамического давления диапазон рабочих температур от -40 до +400 °С. Датчик динамического давления предназначен для измерений переменного, в том числе импульсного, давления жидких и газообразных сред с верхним пределом измерения в 25 МПа. Пьезодатчик представляет собой неразъёмную герметичную конструкцию с мембраной на торце, в которой реализована компрессионная схема работы с пьезокристаллическим чувствительным элементом. Датчик имеет вертикальный встроенный кабель с жаропрочной и гибкой частями, тип разъёма на выходе – по требованию заказчика. Произведено при поддержке Фонда содействия инновациям.
Наименование
Значение
Верхний предел измеряемого давления
25 МПа
Коэффициент преобразования
200 ±40 пКл/МПа
Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений
± 3 %
Частота установочного резонанса в осевом направлении
> 150 кГц
Чувствительность к ускорению
< 0,0002 МПа/g
Диапазон рабочих температур
-40 ... +400 °С
Электрическая ёмкость
7 пФ
Сопротивление изоляции в нормальных условиях
> 1 000 МОм
Сопротивление изоляции при температуре 400 °С
> 0,05 МОм
Материал чувствительного элемента
кристалл пьезоэлектрический
Материал корпуса
нержавеющая сталь
Материал мембраны
нержавеющая сталь
Масса (без кабеля и соединителя)
2 г
Поставляемые принадлежности
уплотнительное кольцо R09 (1 шт.)
Особенность
является функциональным аналогом фирмы KISTLER 6052С, AVL GM12 (замена "разъем в разъем")
Электрическая схема
5C202TA-250
