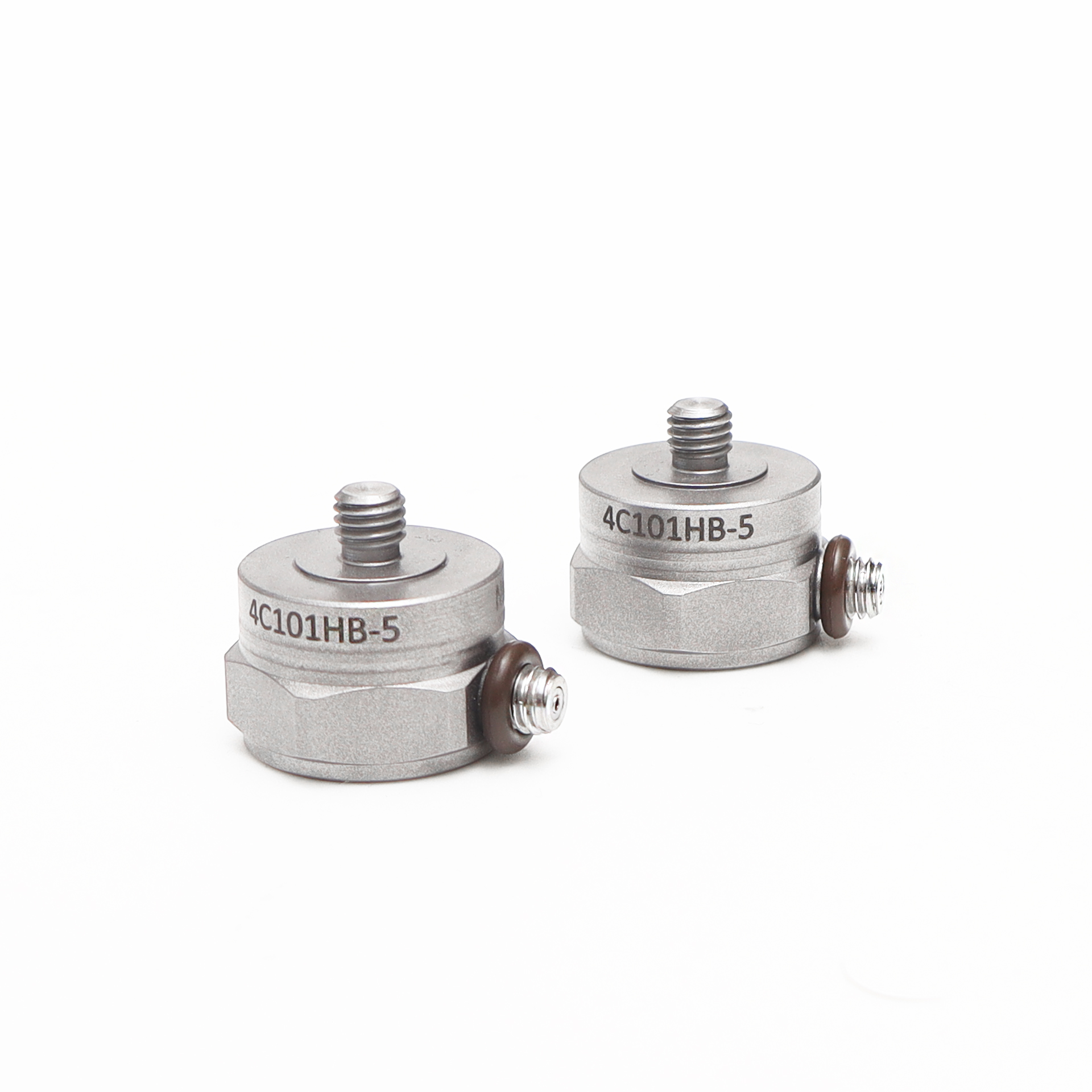

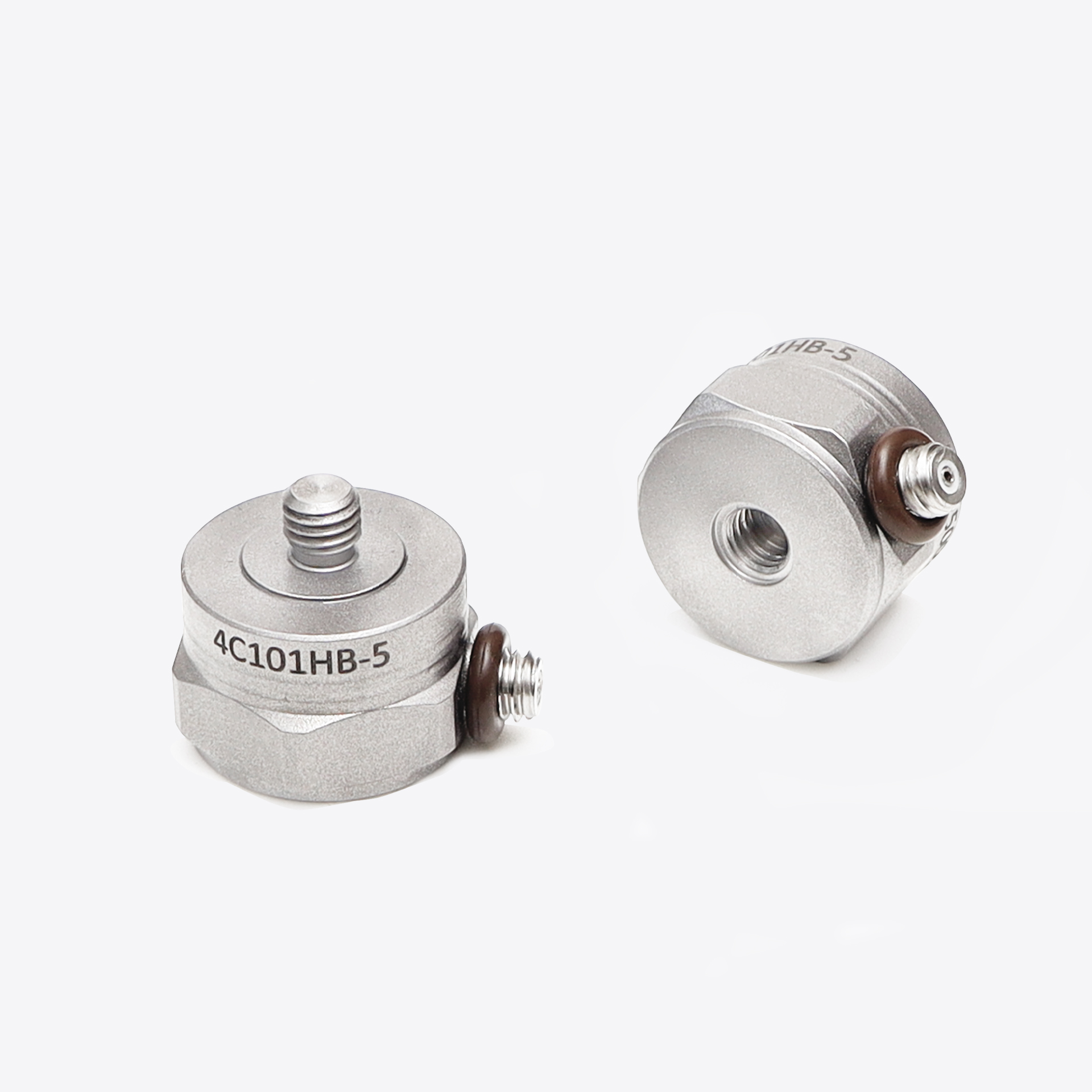

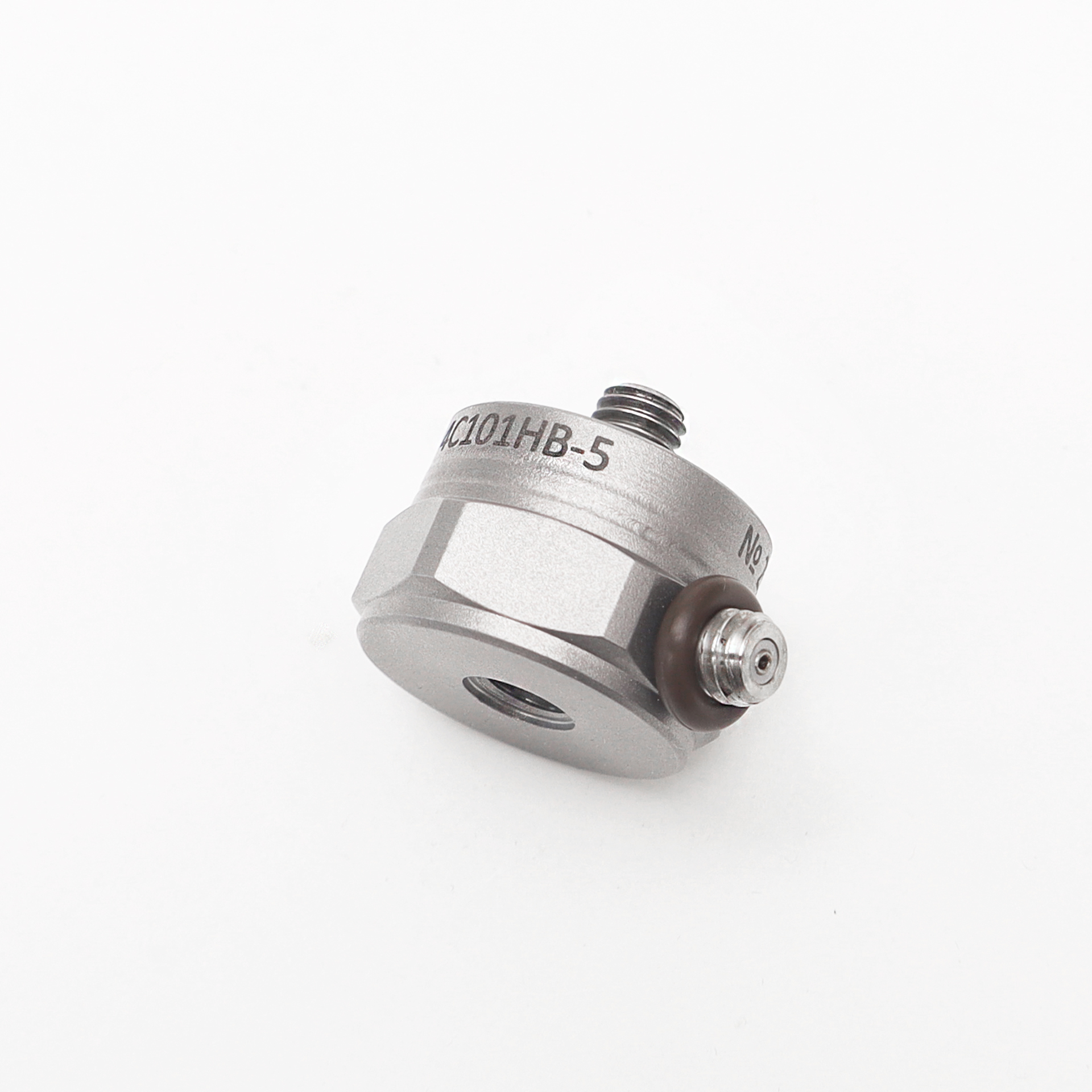

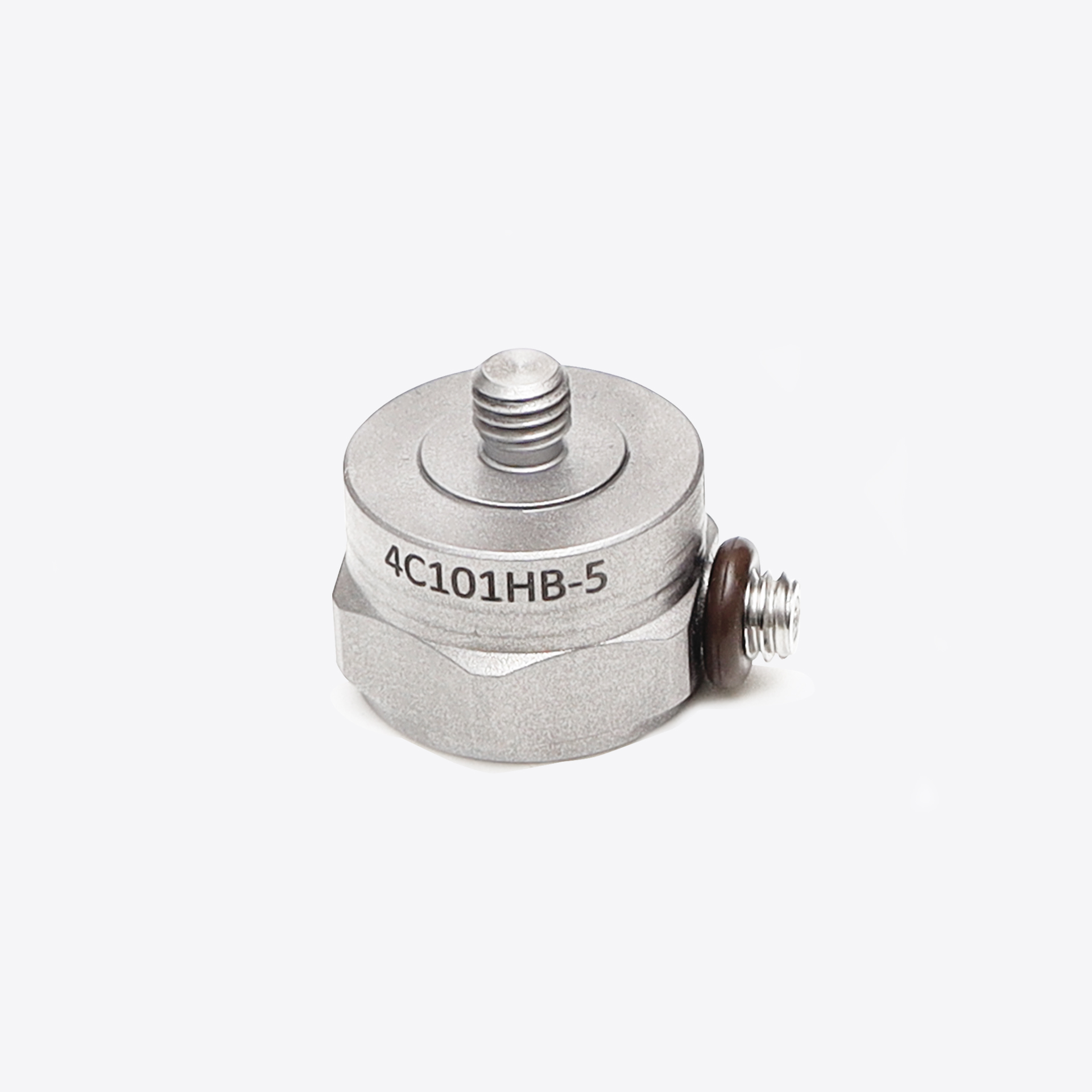

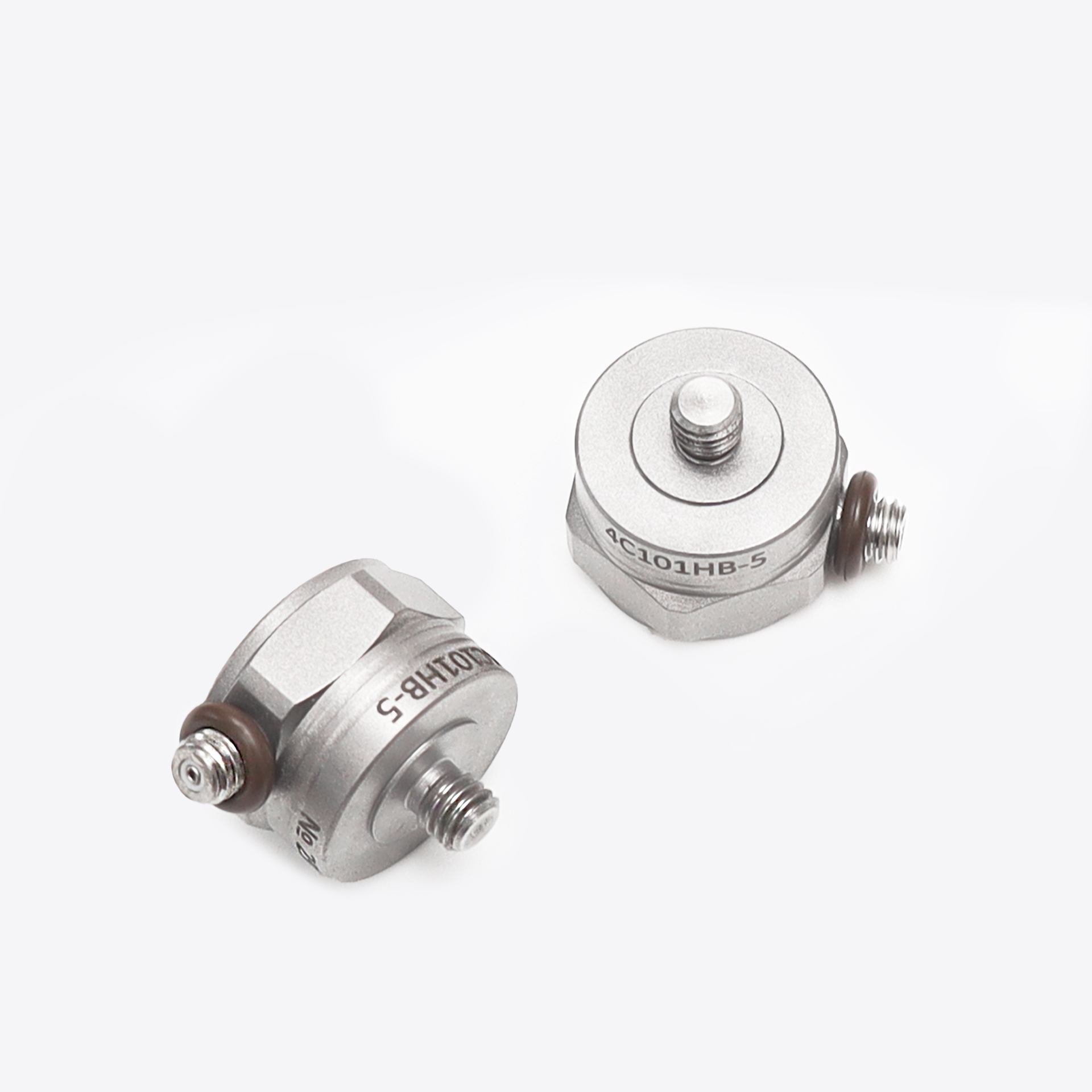

Датчик силы 4C101HB
Датчики силы с зарядовым выходом обладают широким температурным диапазоном и повышенной ударной стойкостью.
Предназначены для измерения динамических усилий, действующих на конструкции испытательных стендов, оборудования и промышленных сооружений.
Наименование
Значение
Диапазон измерения силы
– 1 000 ... + 5 000 H
Коэффициент преобразования (± 20%)
4 пКл/Н
Относительный коэффициент поперечного преобразования
< 5 %
Коэффициент влияния температуры окружающей
среды
< 0,05 %/ °С
Диапазон рабочих температур
– 60 … + 200 °С
Деформационная чувствительность
0,03 Н·м/мкм
Электрическая ёмкость
10 … 14 пФ
Сопротивление изоляции в нормальных условиях
> 1 000 МОм
Частота установочного резонанса в осевом направлении
> 30 кГц
Эффективная инерционная масса
15 г
Материал корпуса
нержавеющая сталь
Поставляемые принадлежности
кабель 03B1B1 (определяется по требованию заказчика)
шпилька P0505
Масса (без кабеля)
20 г
Электрическая схема
4C101HB-5
