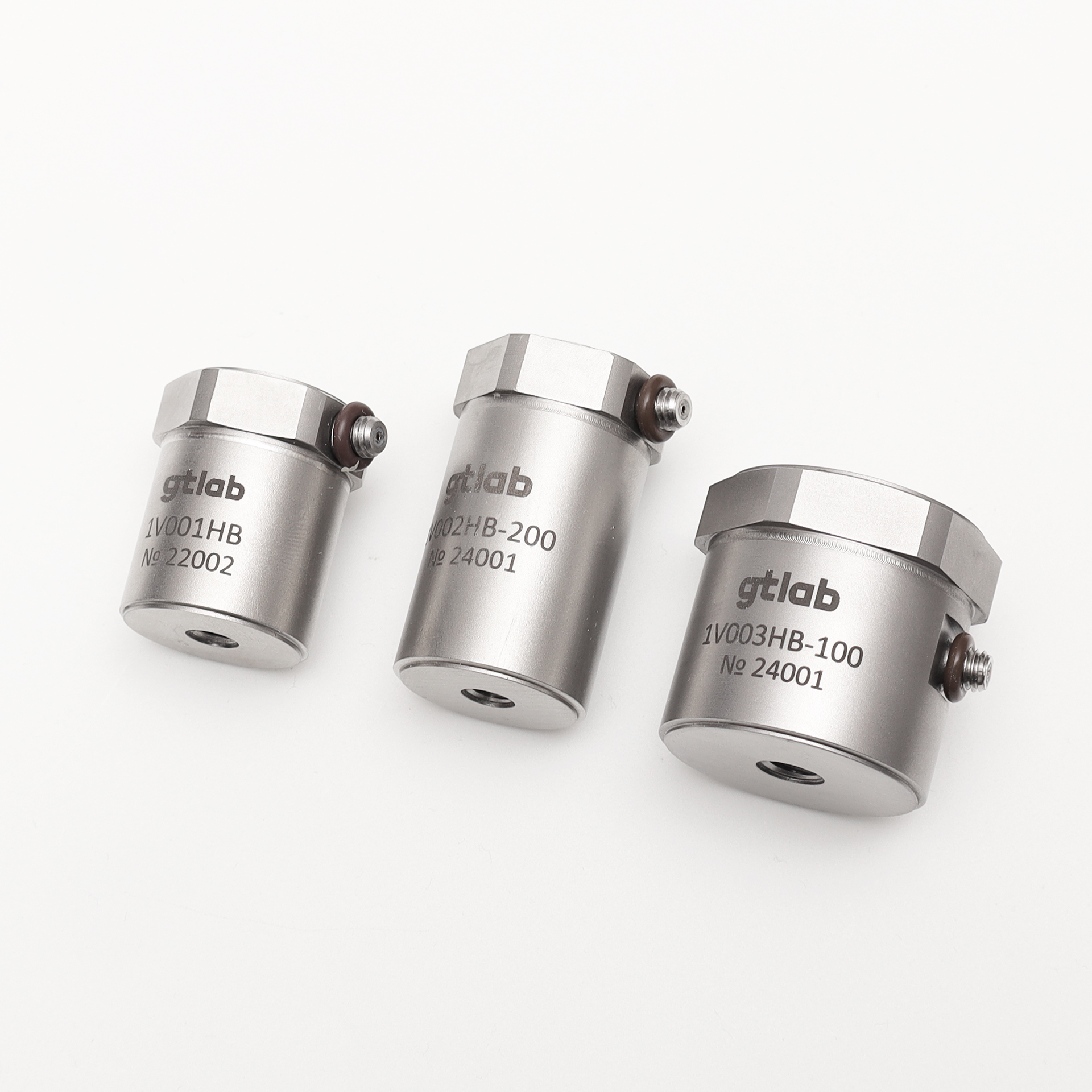

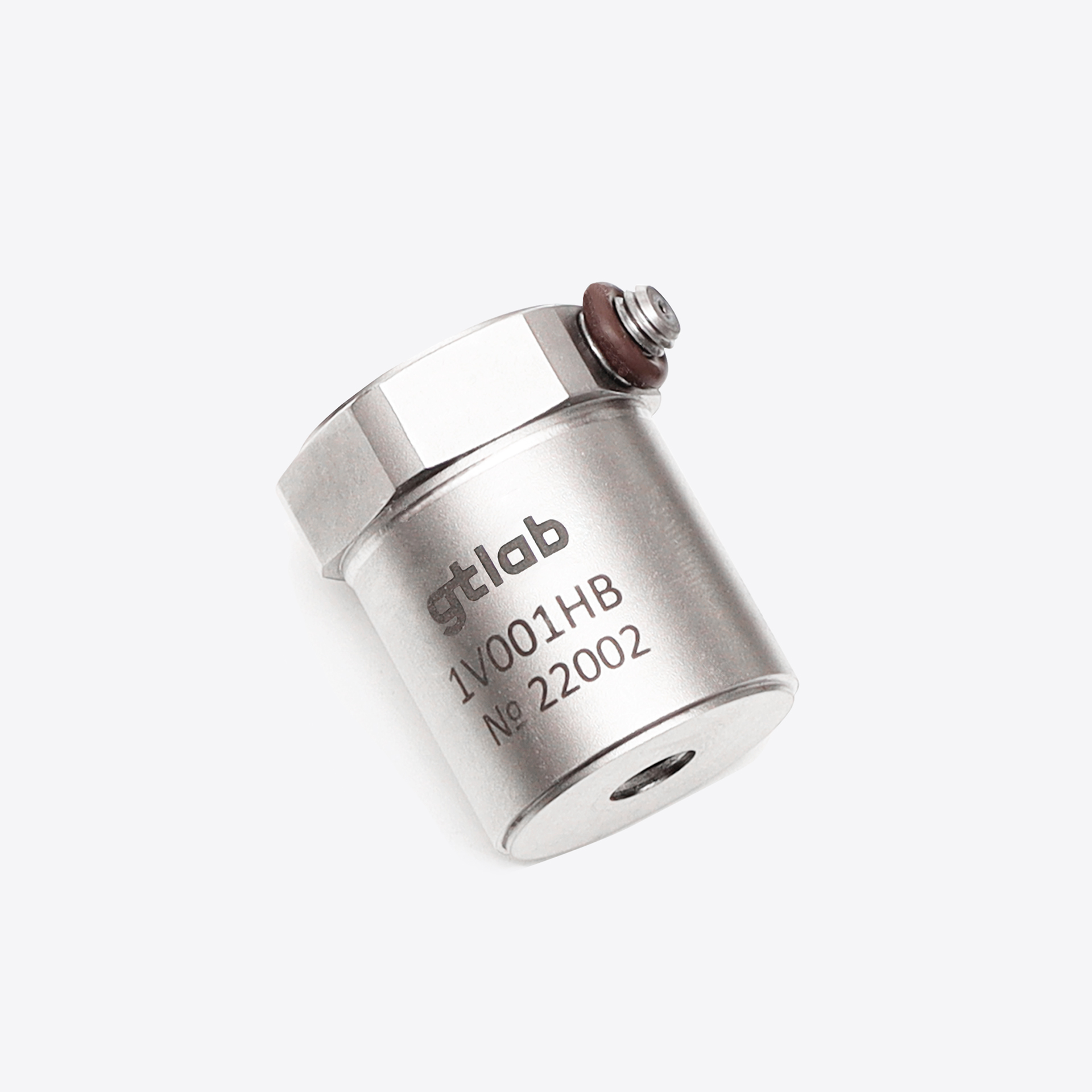

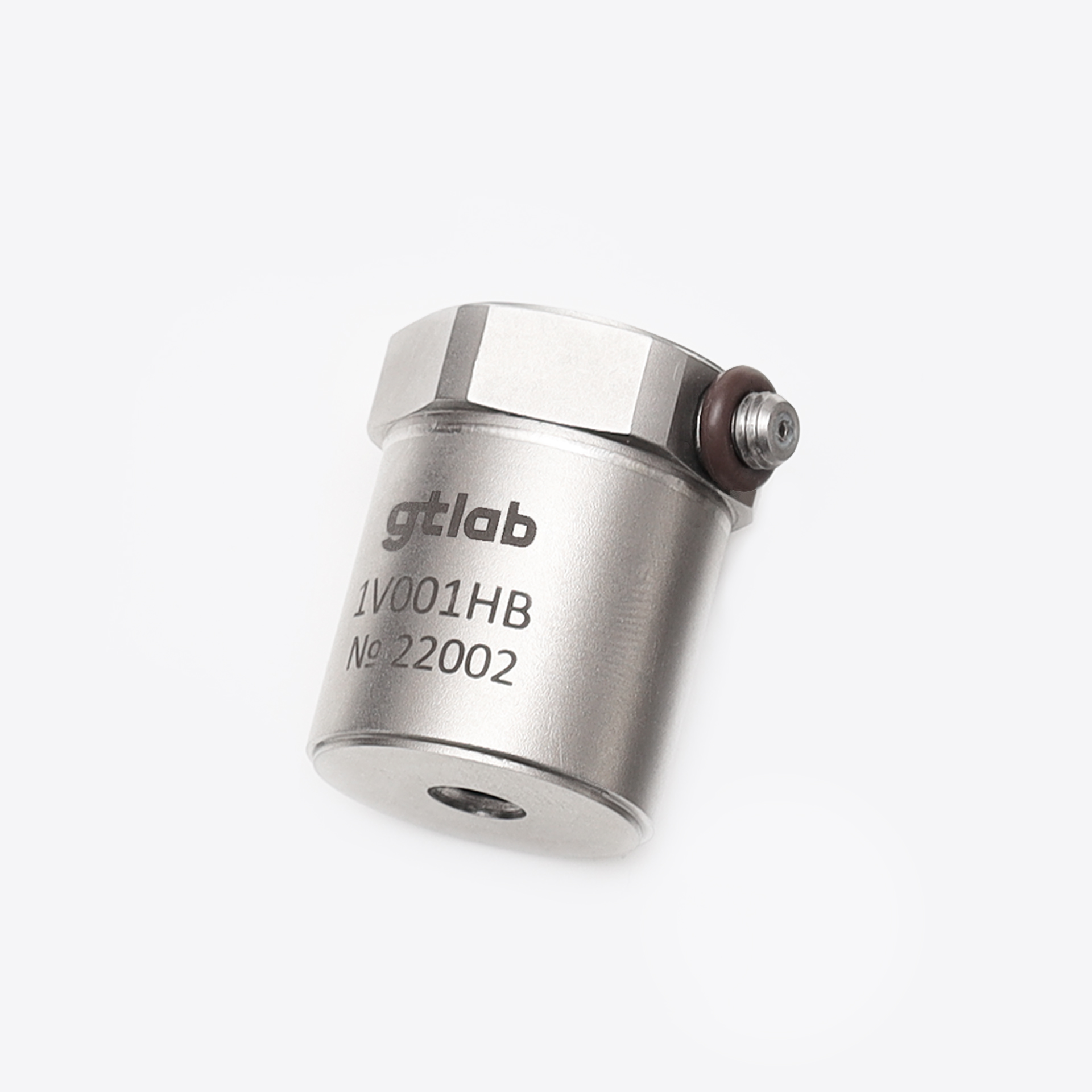

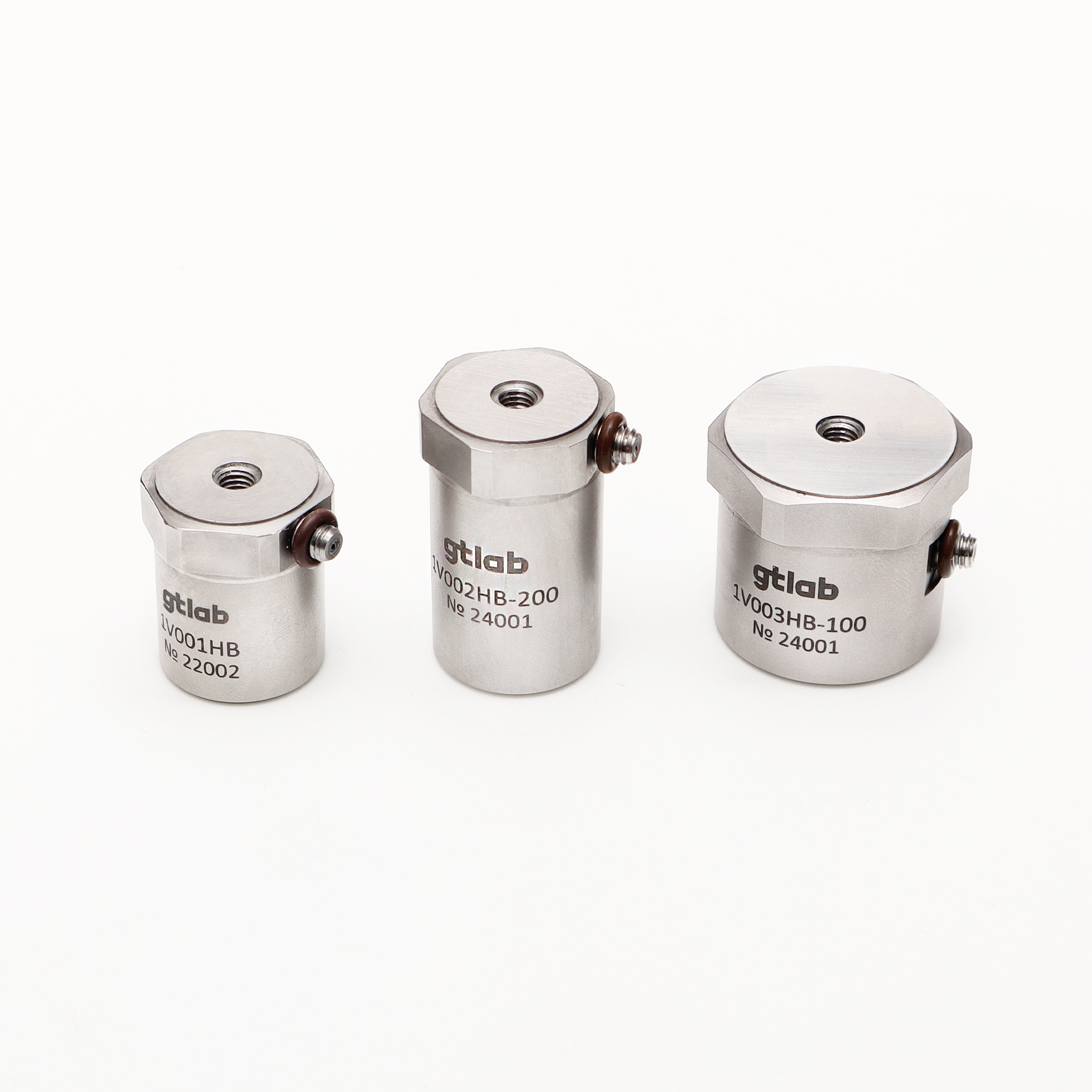

Акселерометр 1V001HB

Акселерометры с выходом по напряжению - электромеханические преобразователи с повышенной помехозащищенностью для измерения вибрационного и ударного ускорений. Вибропреобразователи ускорения с выходом по напряжению общего назначения предназначены для измерения параметров вибрационных процессов (в многоканальных системах, при модальном анализе, анализе в промышленной санитарии). Акселерометр 1V001HB может использоваться в качестве эталонного датчика.
Уточнить цену
Наименование
Значение
Коэффициент преобразования
10 мВ/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 3 %
Максимальное значение амплитуды измеряемого ускорения
± 500 м/с²
Максимальный удар (пиковое значение)
± 50 000 м/с²
Диапазон рабочих температур
– 55 … + 125 °С
Диапазон рабочих частот (неравномерность АЧХ ± 3 дБ)
0,3 … 18 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
0,5 … 12 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
1 … 7 000 Гц
Частота установочного резонанса в осевом направлении
> 36 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
< 0,002 м/с²
Выходное сопротивление
< 100 Ом
Питание (напряжение)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Коэффициент влияния температуры окружающей среды
0,03 %/ °С
Время установления рабочего режима
4 с
Материал корпуса
нержавеющая сталь
Масса (без кабеля)
85 г
Поставляемые принадлежности
кабель 03B1D1 (Определяется по требованию заказчика) шпилька P0505

Электрическая схема
1V001HB
