Датчик силы 4C103HB-50
Датчики силы с зарядовым выходом предназначены для измерения динамических усилий, действующих на конструкции испытательных стендов, оборудования и промышленных сооружений.
Наименование
Значение
Диапазон измерения силы
–25 000 ... +50 000 H
Коэффициент преобразования (± 20%)
2 пКл/Н
Относительный коэффициент поперечного преобразования
< 5%
Коэффициент влияния температуры окружающей
среды
< 0,05 %/°С
Диапазон рабочих температур
–60 ... +200°С
Деформационная чувствительность
< 300 Н·м/мкм
Электрическая ёмкость
30 ... 42 пФ
Сопротивление изоляции в нормальных условиях
> 1 000 МОм
Частота установочного резонанса в осевом направлении
> 15 кГц
Материал корпуса
нержавеющая сталь

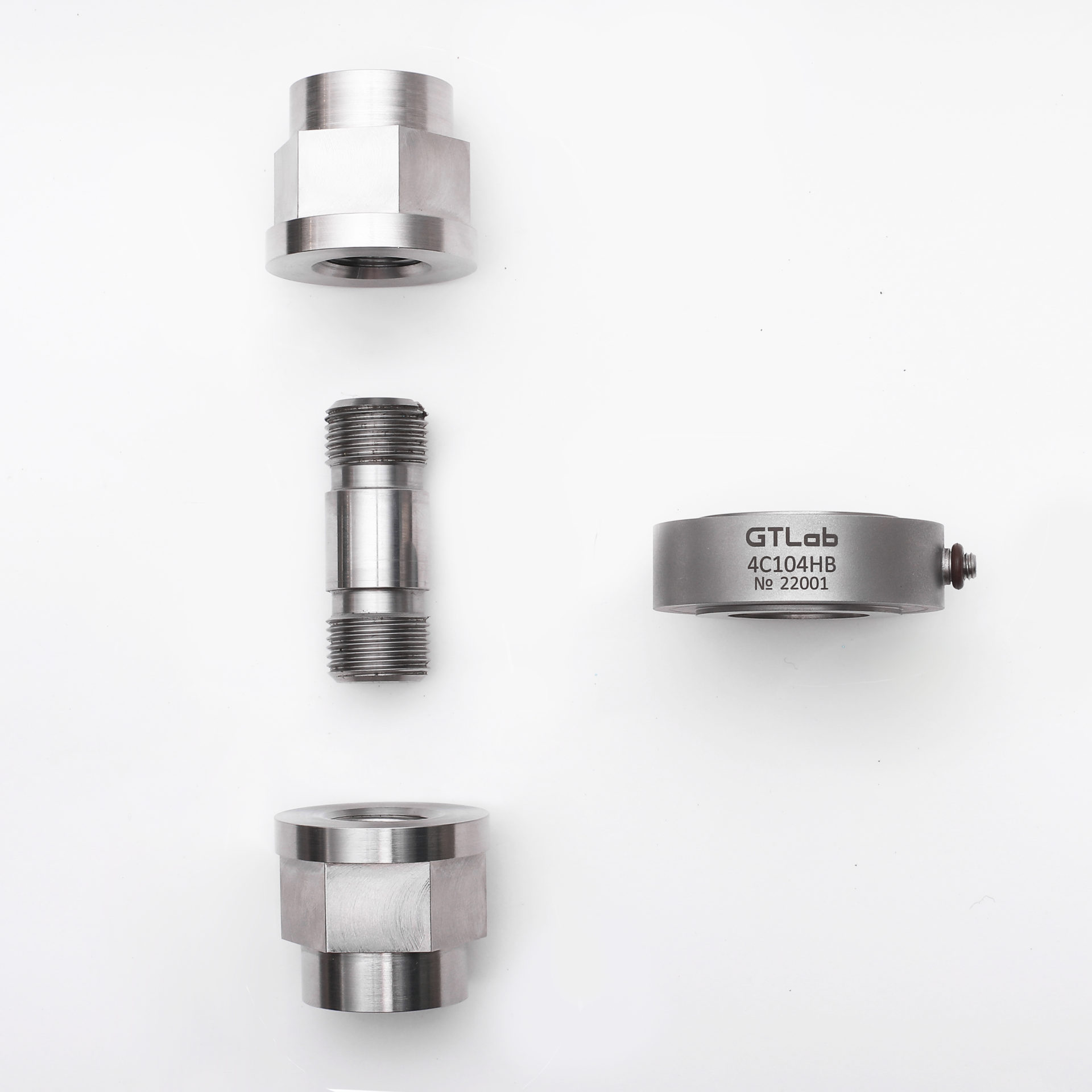

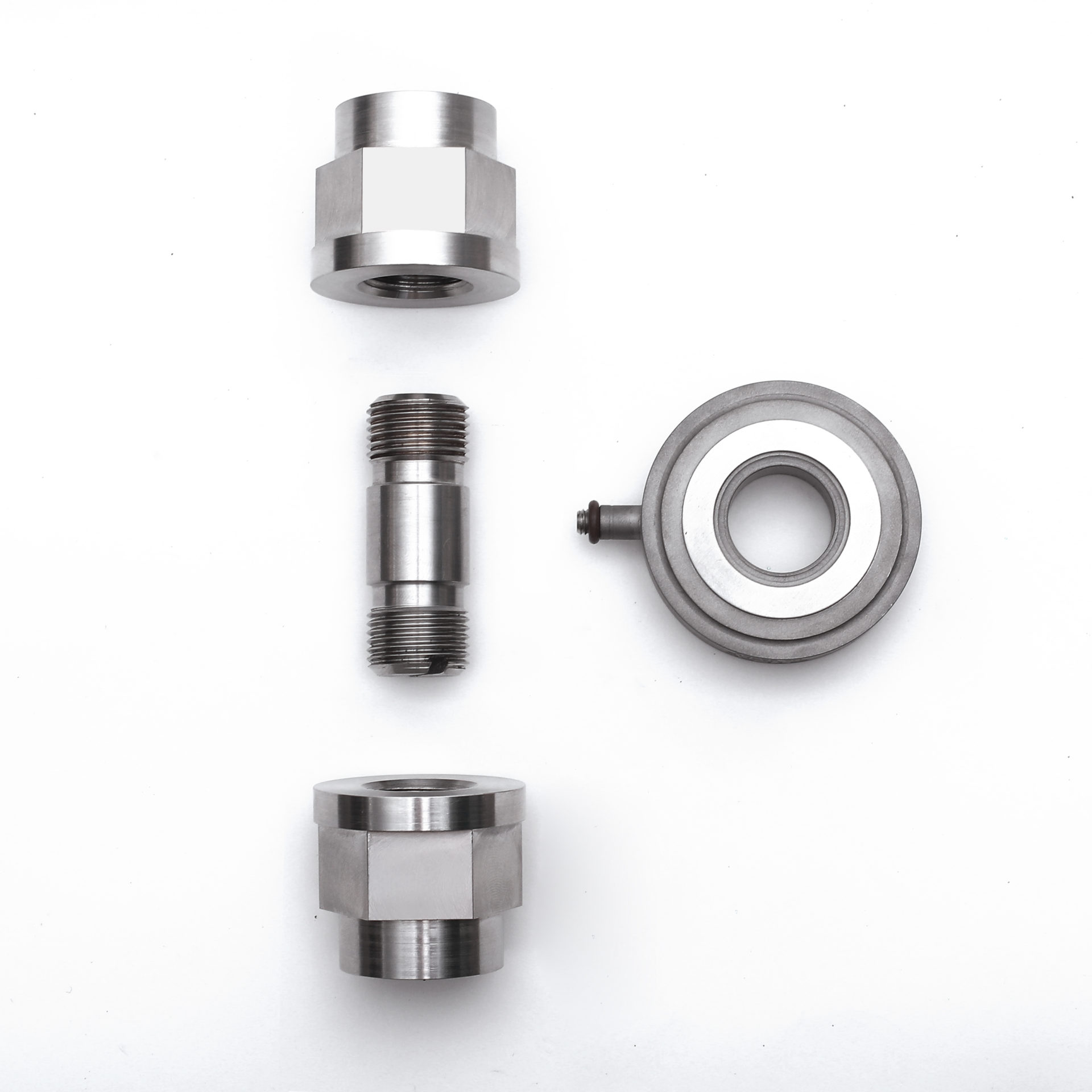

Поставляемые принадлежности
Две нагружающие гайки M12×1,25;
шпилька M12×1,25
Масса
35 г
Электрическая схема
4C103HB-50
