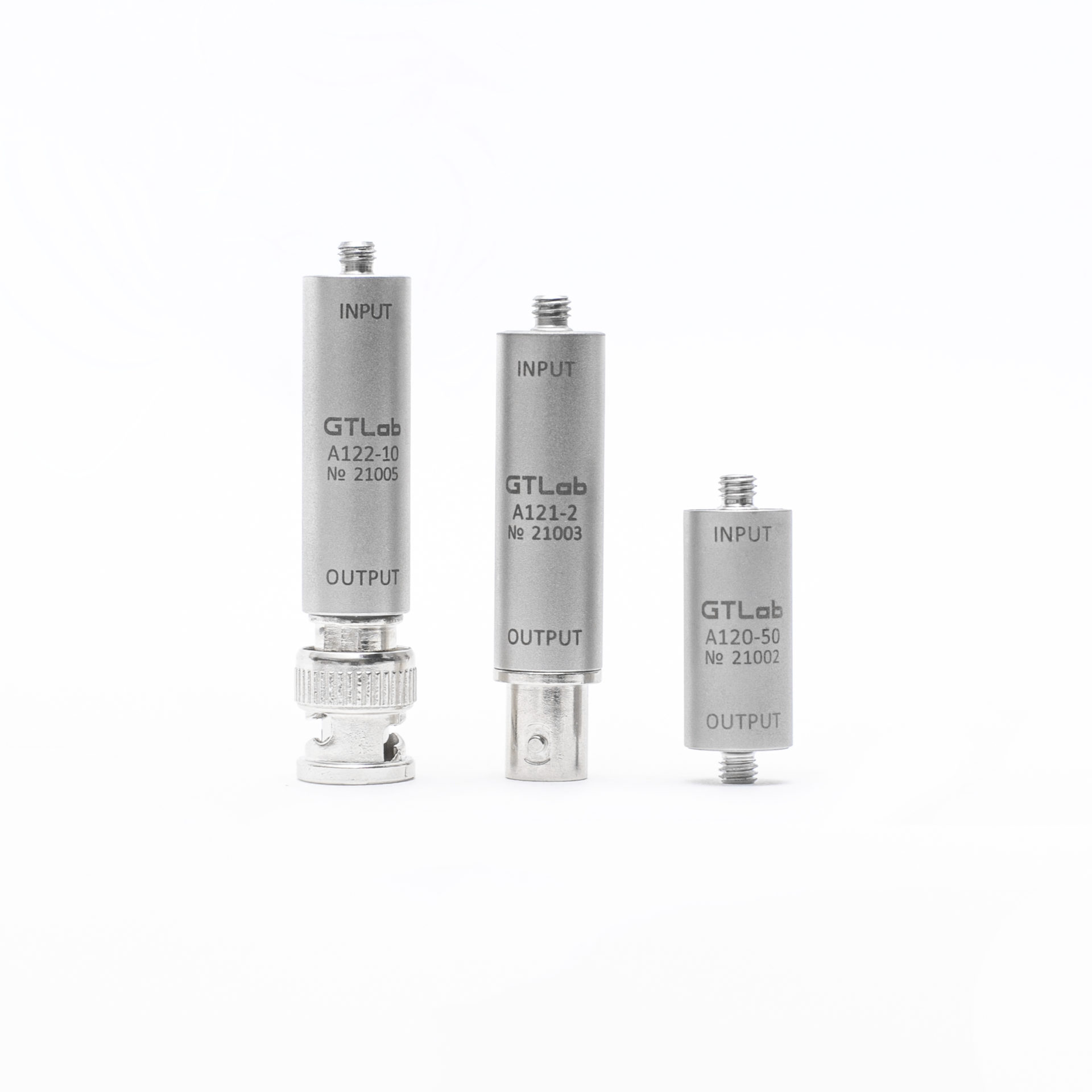

Формирователь сигналов A120-0,5

Преобразующие формирователи сигналов предназначены для преобразования сигнала датчика с зарядовым выходом в напряжение стандарта IEPE. Кроме этого, формирователь сигналов согласовывает высокое выходное сопротивление датчика с входным сопротивлением измерительных устройств стандарта IEPE.
Уточнить цену
Наименование
Значение
Коэффициент преобразования по заряду
0,5 мВ/пКл
Максимальный входной заряд (пик), (в диапазоне частот 0,5 ... 50 000 Гц)
± 10 000 пКл
Пределы допускаемой основной относительной погрешности коэффициента преобразования по заряду на частоте 1 кГц
± 2 %
Рабочий диапазон частот на уровне минус 1 дБ
0,5 … 100 000 Гц
Уровень СКЗ собственных шумов в диапозоне 1 ... 22 000 Гц
30 · 10⁻⁶ пКл/Пф
Выходное сопротивление
< 500 Ом
Максимальная амплитуда выходного напряжения при сопротивлении нагрузки 10 кОм и коэффициенте нелинейных искажений < 5 %
± 5 В
Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования по заряду в рабочем диапазоне температур
± 2 %
Питание (внешним источником постоянного тока напряжения)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Масса
16 г
Диапазон рабочих температур
– 40 … + 85 °С
