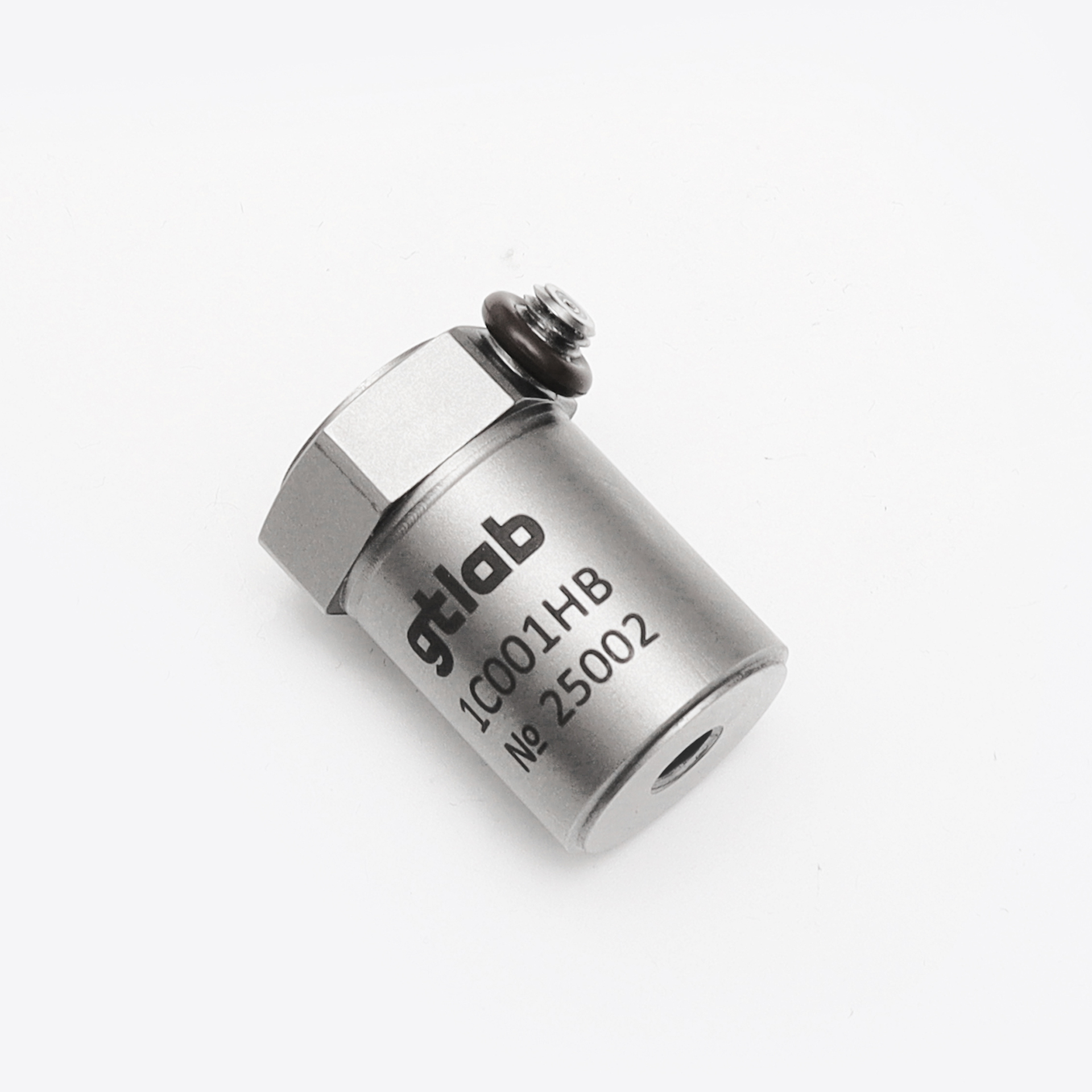

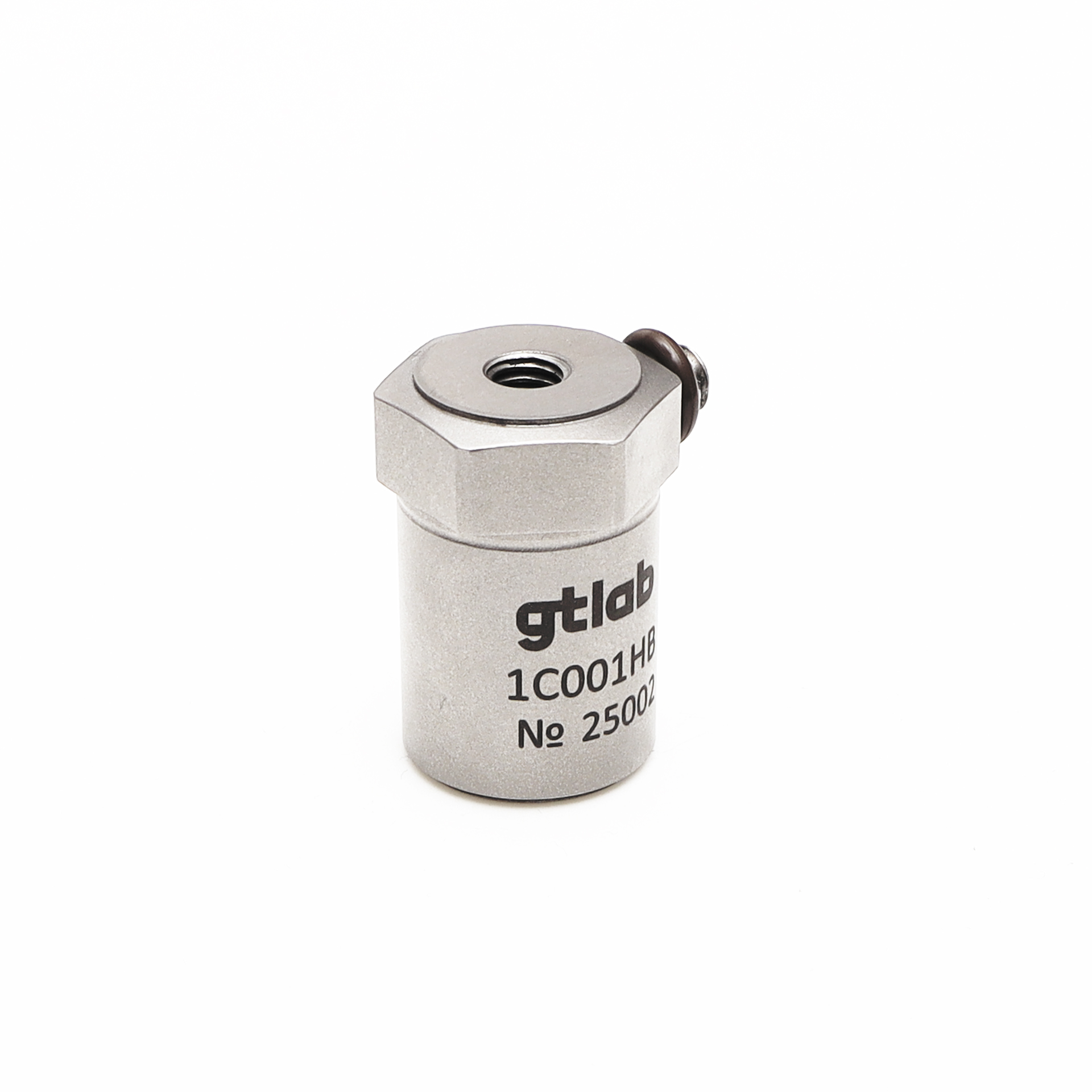

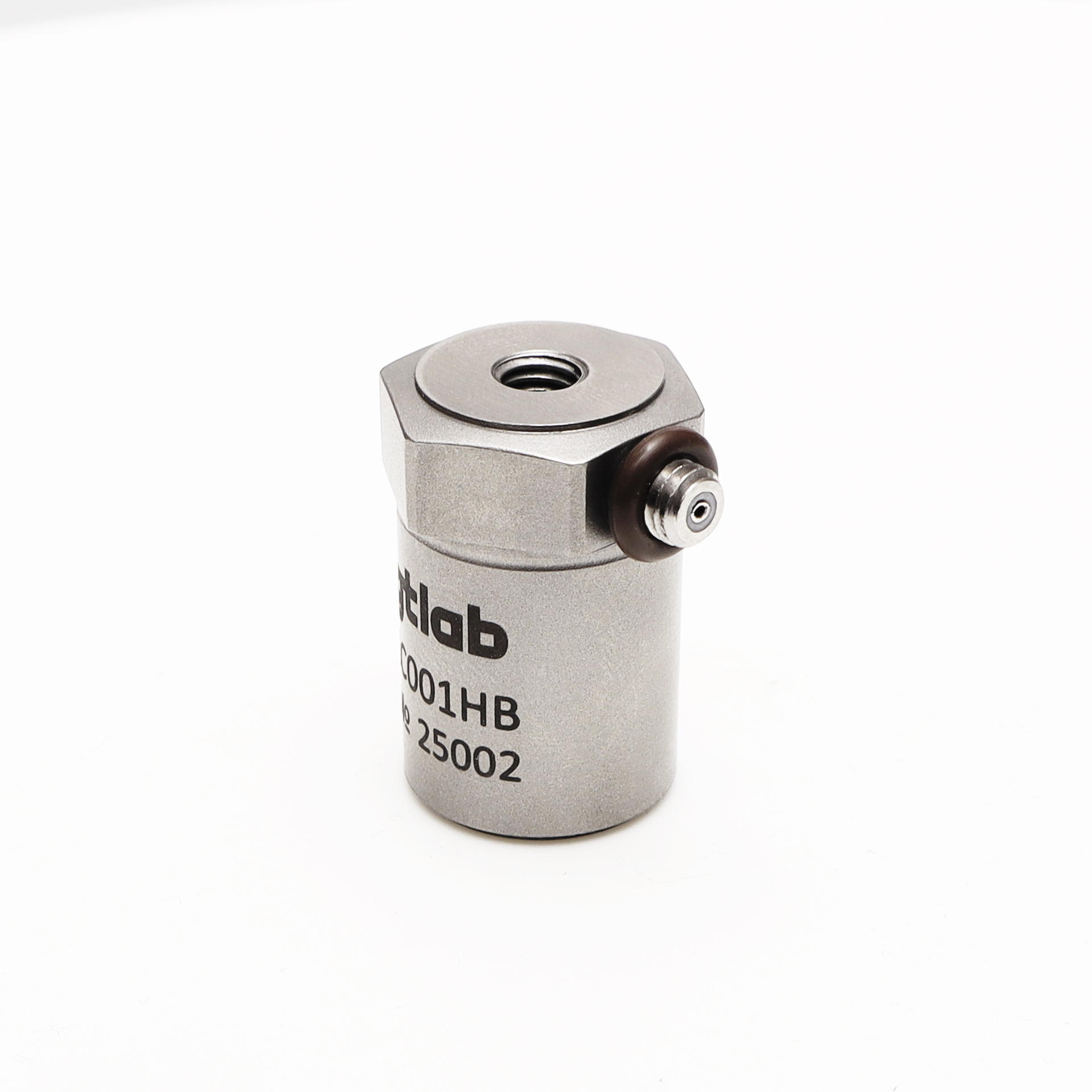

Акселерометр 1C001HB
1C001HB — это эталонный одноосевой пьезоэлектрический датчик вибрации с зарядовым выходом, разработанный компанией GTLAB. Данный преобразователь ускорения предназначен для:
калибровки и оценки работоспособности других датчиков и измерительных каналов методом сличения, когда результаты проверяемого датчика сопоставляются с эталонным для оценки точности и отклонений; проведения измерений вибрации с большой точностью.
Ключевой особенностью вибропреобразователя 1C001HB является использование монокристаллического чувствительного элемента, что позволяет достичь:
долговременной стабильности характеристик, широкого температурного диапазона, отклонения фактического коэффициента преобразования от номинального всего лишь в диапазоне ±5%, коэффициента поперечного преобразования менее 2%, нелинейности амплитудной характеристики менее 2%, неравномерности АЧХ в диапазоне 0,2 - 12000Гц на уровене ±1 дБ, сравнительно небольших габаритов и массы.
Наименование
Значение
Коэффициент преобразования (±10%)
0,12 пКл/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 2 %
Максимальное значение амплитуды измеряемого ускорения
± 5 000 м/с²
Максимальный удар (пиковое значение)
± 10 000 м/с²
Диапазон рабочих температур
-60 ... +200 °С
Коэффициент влияния температуры окружающей
среды
± 0,03 %/ °С
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
0,2 … 12 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
1 ... 7 000 Гц
Собственная частота в закрепленном состоянии
> 36 кГц
Электрическая ёмкость
50 … 100 пФ
Сопротивление изоляции в нормальных условиях
> 10 000 МОм
Материал корпуса
нержавеющая сталь
Масса
40 г
Поставляемые принадлежности
кабель 03B1B1
шпилька P0505
(по требованию заказчика)

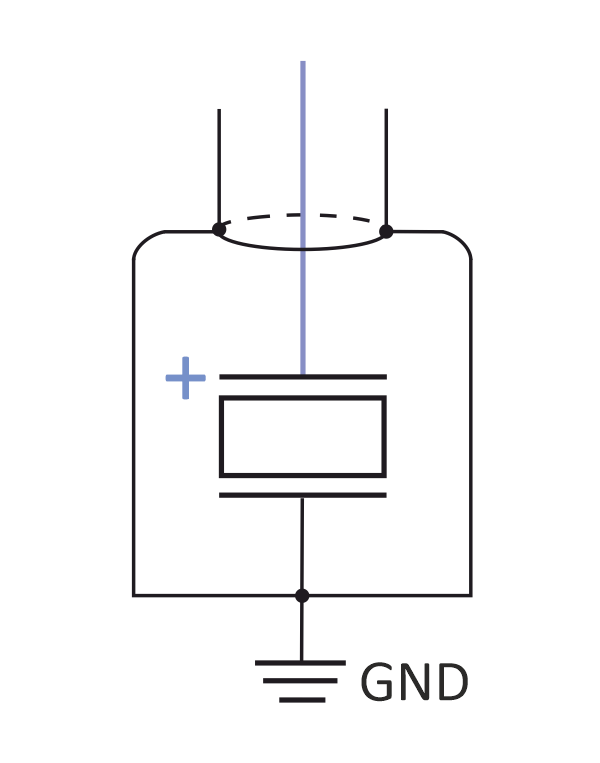

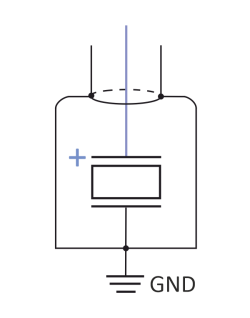

Электрическая схема
1C001HB
