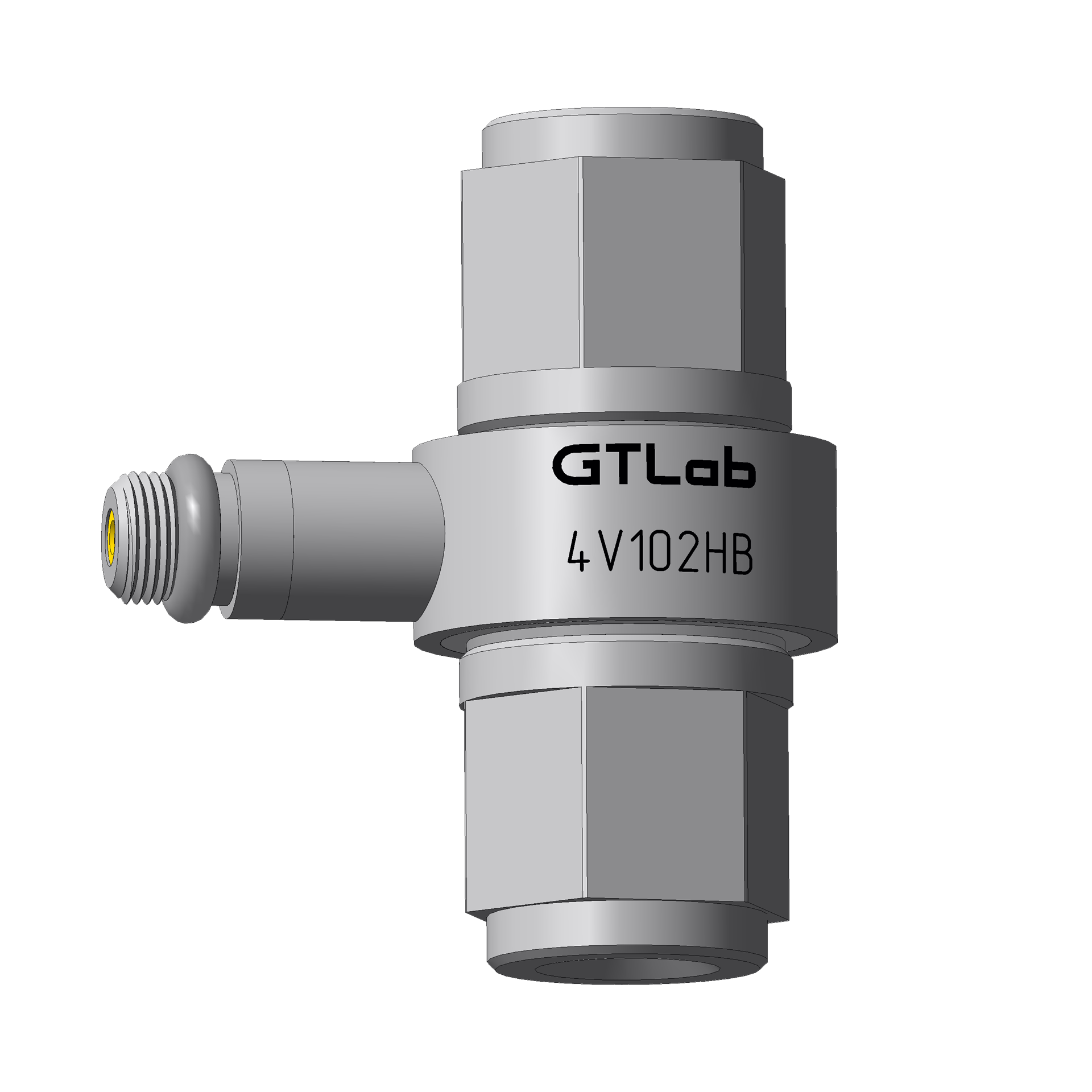

Датчик силы 4V102HB-25
Датчики силы с выходом по напряжению предназначены для измерения динамических усилий, действующих на конструкции испытательных стендов, оборудования и промышленных сооружений.
Наименование
Значение
Диапазон измерения силы
–4 400 ... +25 000 H
Коэффициент преобразования (± 20%)
0,2 мВ/Н
Относительный коэффициент поперечного преобразования
< 5%
Коэффициент влияния температуры окружающей
среды
< 0,05 %/°С
Диапазон рабочих температур
–40 ... +125 °С
Деформационная чувствительность
< 300 Н·м/мкм
Частота установочного резонанса в осевом направлении
> 15 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
5 Н
Питание (напряжение)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Выходное сопротивление
< 100 Ом
Постоянная времени
≥ 400 с
Материал корпуса
нержавеющая сталь
Поставляемые принадлежности
Две нагружающие гайки М6,
шпилька М5
Масса
30 г
Электрическая схема
4V102HB-25
