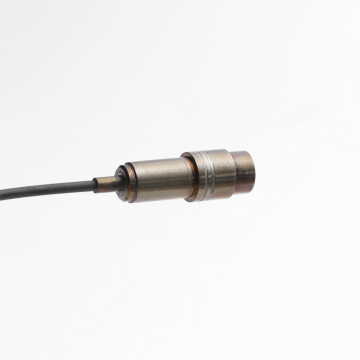

Датчик динамического давления 5C102TB-7
Датчики динамического давления с зарядовым выходом применяются для исследования и контроля динамических процессов в двигателях внутреннего сгорания, газотурбинных двигателях, гидравлических и пневматических системах.
Предназначены для измерения давления в ударных и детонационных волнах в газовых и жидких средах.
Наименование
Значение
Верхний предел измеряемого давления
250 МПа
Коэффициент преобразования
70 пКл/МПа
Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений
± 2,5 %
Частота установочного резонанса в осевом направлении
> 100 кГц
Чувствительность к ускорению
< 0,00005 МПа/g
Диапазон рабочих температур
-60 ... +200 °С
Электрическая ёмкость
7 ... 12 пФ
Сопротивление изоляции в нормальных условиях
> 10 000 МОм
Материал чувствительного элемента
кварц
Материал корпуса
нержавеющая сталь
Материал мембраны
нержавеющая сталь
Степень защиты от внешних воздействий
IP65
Поставляемые принадлежности
кабель 03B1B1 (определяется по требованию заказчика)
уплотнительное кольцо R02 (2 шт.)
Электрическая схема
5C102TB-2500-7
