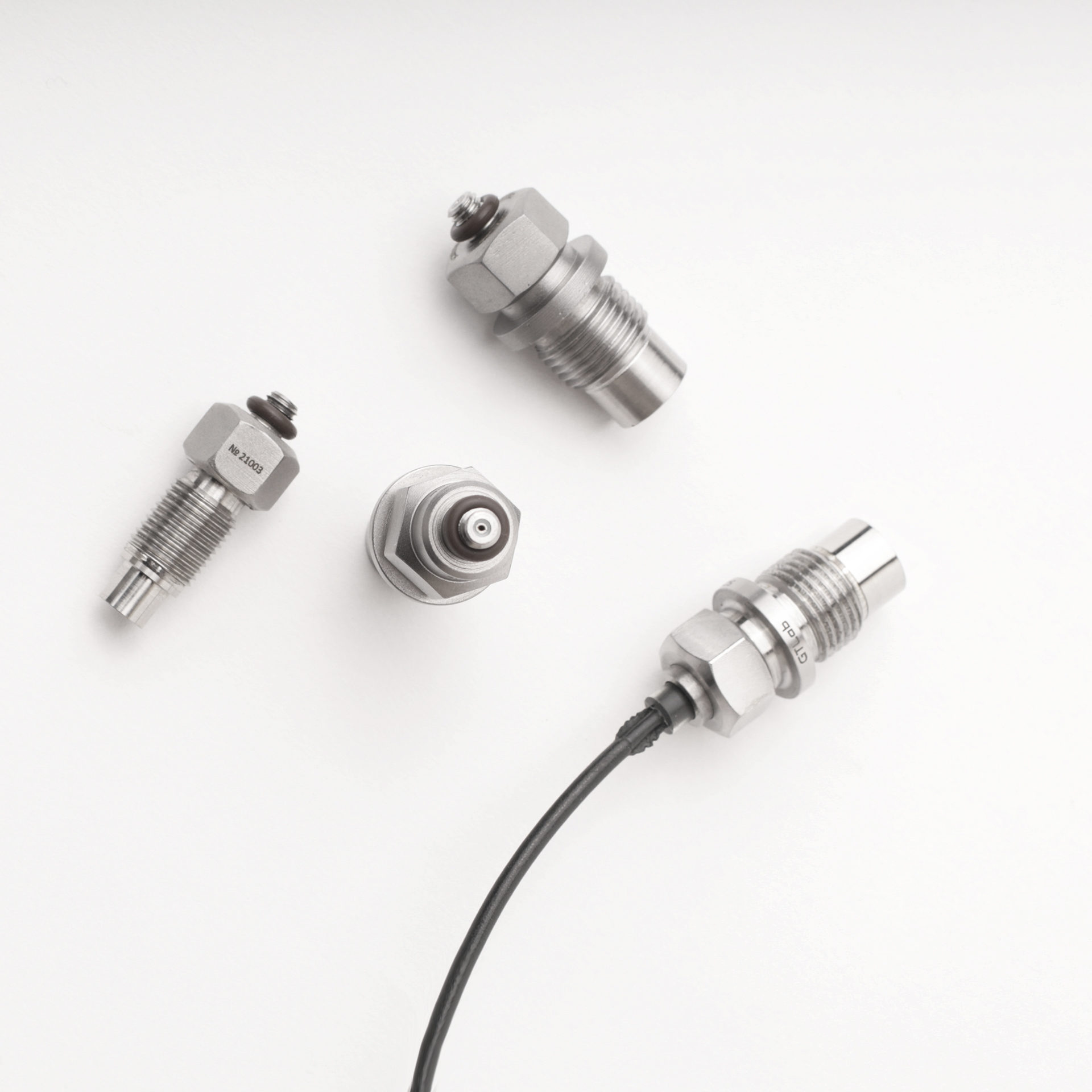

Датчик динамического давления 5C101TA-60
Датчики динамического давления с зарядовым выходом применяются для исследования и контроля динамических процессов в двигателях внутреннего сгорания, газотурбинных двигателях, гидравлических и пневматических системах.
Предназначены для измерения давления в ударных и детонационных волнах в газовых и жидких средах.
Наименование
Значение
Верхний предел измеряемого давления
25 МПа
Коэффициент преобразования
600 пКл/МПа
Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений
± 2,5 %
Частота установочного резонанса в осевом направлении
> 30 кГц
Чувствительность к ускорению
< 0,00005 МПа/g
Диапазон рабочих температур
-60 ... +400 °С
Электрическая ёмкость
200 ... 250 пФ
Сопротивление изоляции в нормальных условиях
> 10 000 МОм
Материал корпуса
нержавеющая сталь
Материал мембраны
нержавеющая сталь
Масса (без кабеля и соединителя)
40 г
Степень защиты от внешних воздействий
IP68 Герметичное испонение (возможность применения на глубине до 50 м)
Поставляемые принадлежности
уплотнительное кольцо R01 (1 шт.)
Электрическая схема
5C101TA-250-60
