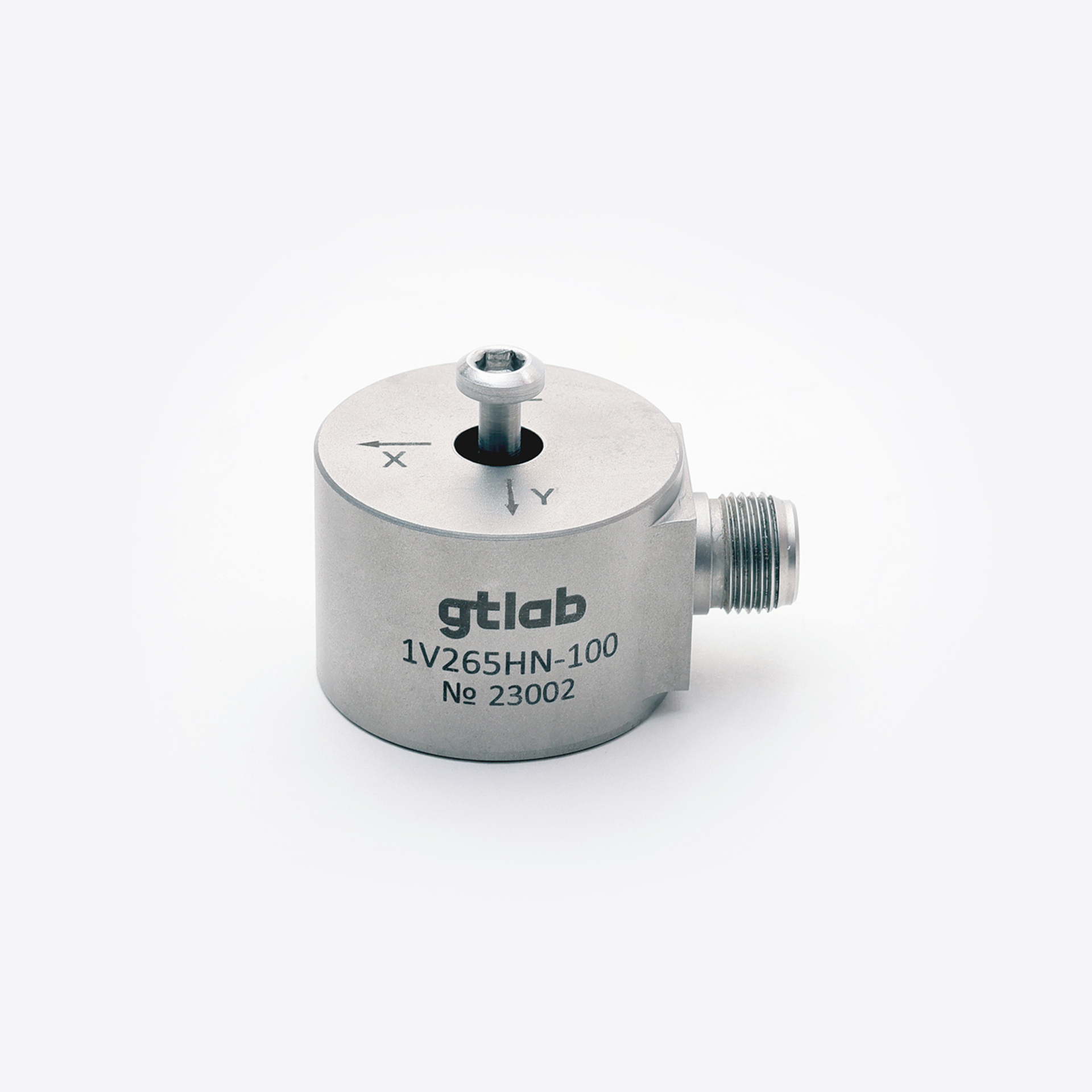

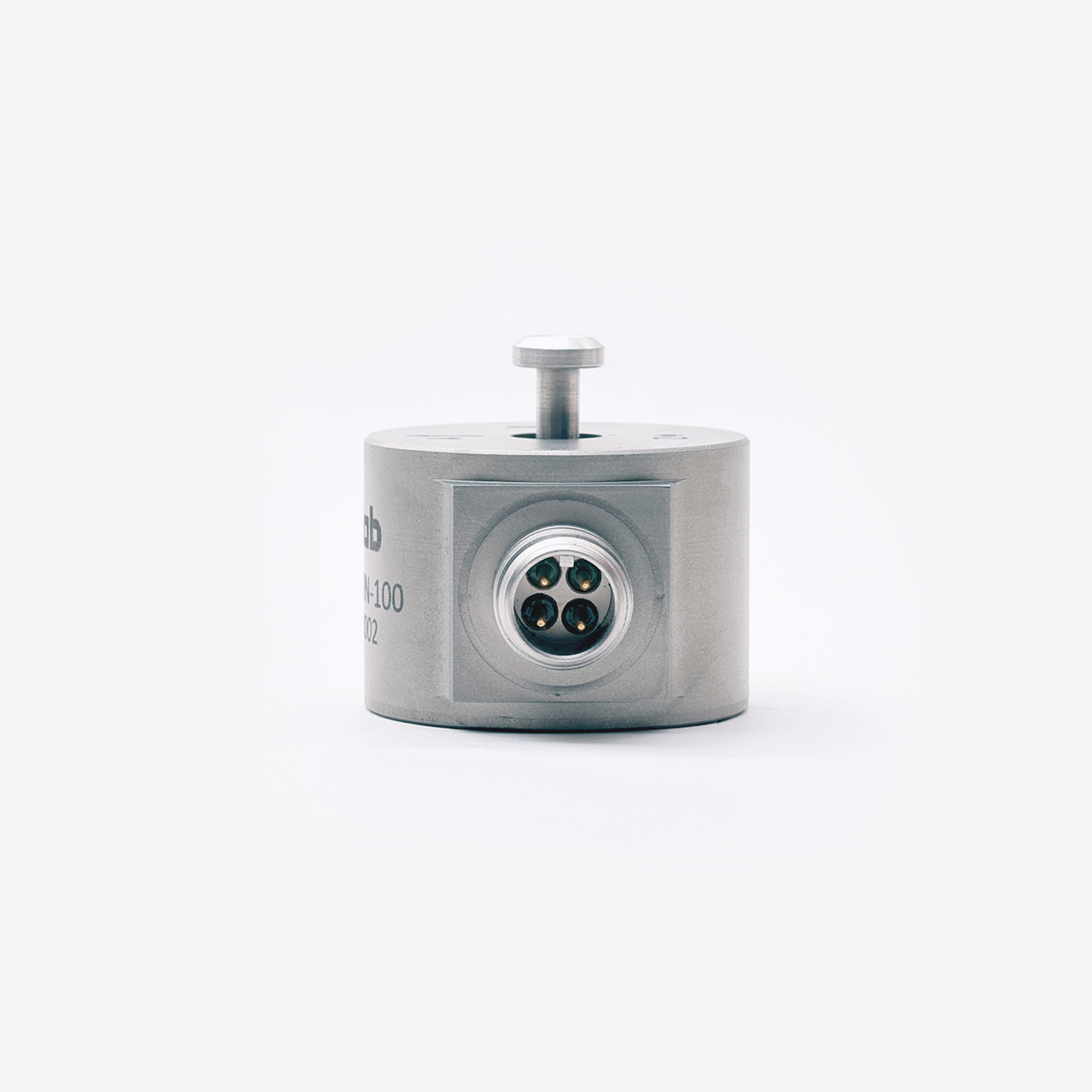

Акселерометр 1V265HN-30
Акселерометры с выходом по напряжению - электромеханические преобразователи с повышенной помехозащищенностью для измерения вибрационного и ударного ускорений.
Промышленные вибропреобразователи ускорения с выходом по напряжению предназначены для мониторинга состояния промышленного оборудования в условиях сильных индустриальных помех.
Наименование
Значение
Коэффициент преобразования
3 мВ/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 5 %
Максимальное значение амплитуды измеряемого ускорения
± 1 600 м/с²
Максимальный удар (пиковое значение)
± 10 000 м/с²
Диапазон рабочих температур
–55 … +125 °С
Диапазон рабочих частот (неравномерность АЧХ ± 3 дБ)
0,5 … 7 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
1 … 5 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
2 … 3 000 Гц
Частота установочного резонанса в осевом направлении
> 15 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
< 0,005 м/с²
Выходное сопротивление
< 100 Ом
Питание (напряжение)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Коэффициент влияния температуры окружающей
среды
± 0,2 %/ °С
Время установления рабочего режима
4 с
Взрывозащищённость
0Ex ia IIC Т6…T4 Ga
Материал корпуса
нержавеющая сталь
(12X18Н10Т ГОСТ 5632-2014)
Масса (без кабеля)
88 г
Поставляемые принадлежности
кабель 56N1D3 (определяется по требованию заказчика),
винт M6-8g × 25 (невыпадающий)
Встроенная защита от перегрузки по напряжению
до 50 В
Электрическая схема
1V265HN-30
