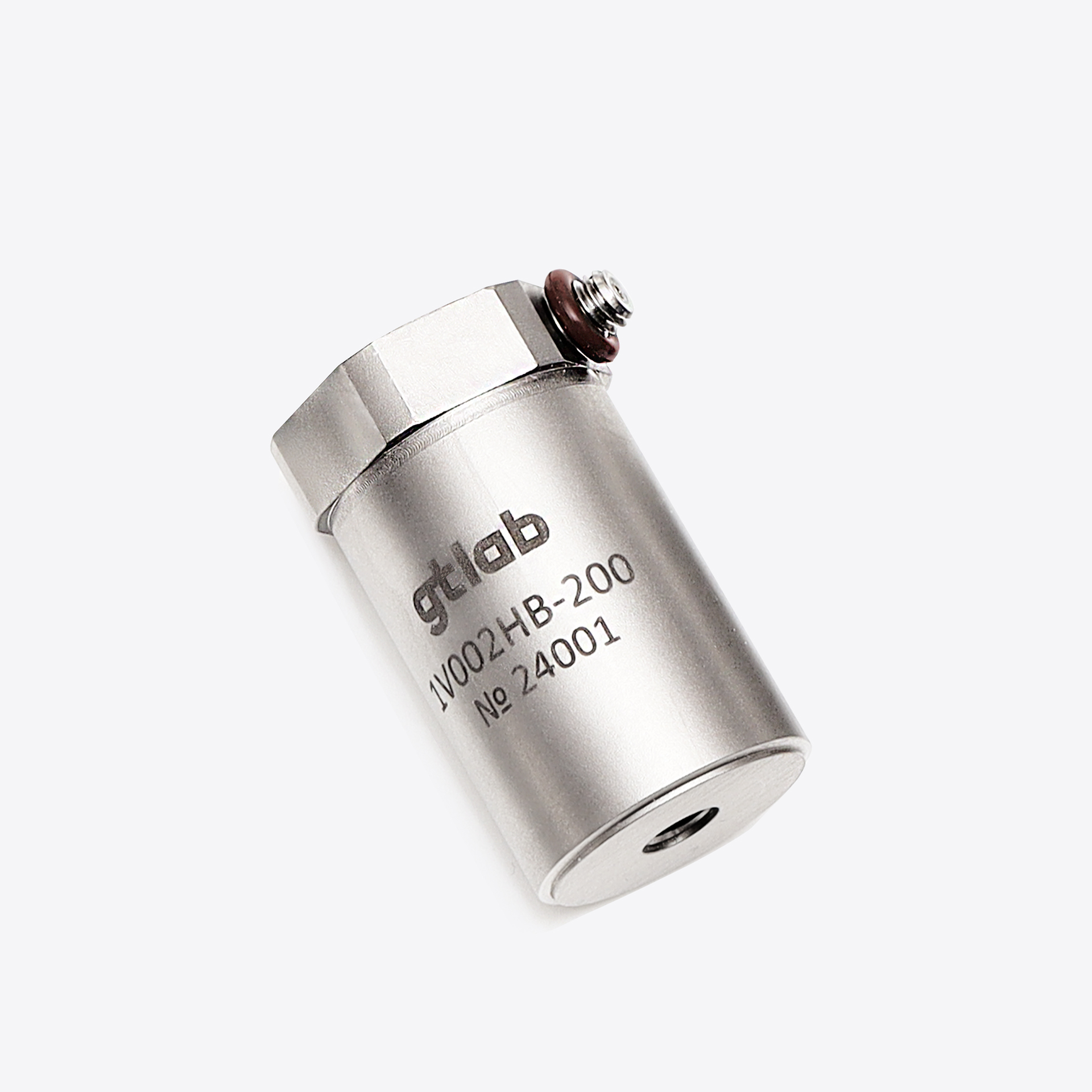

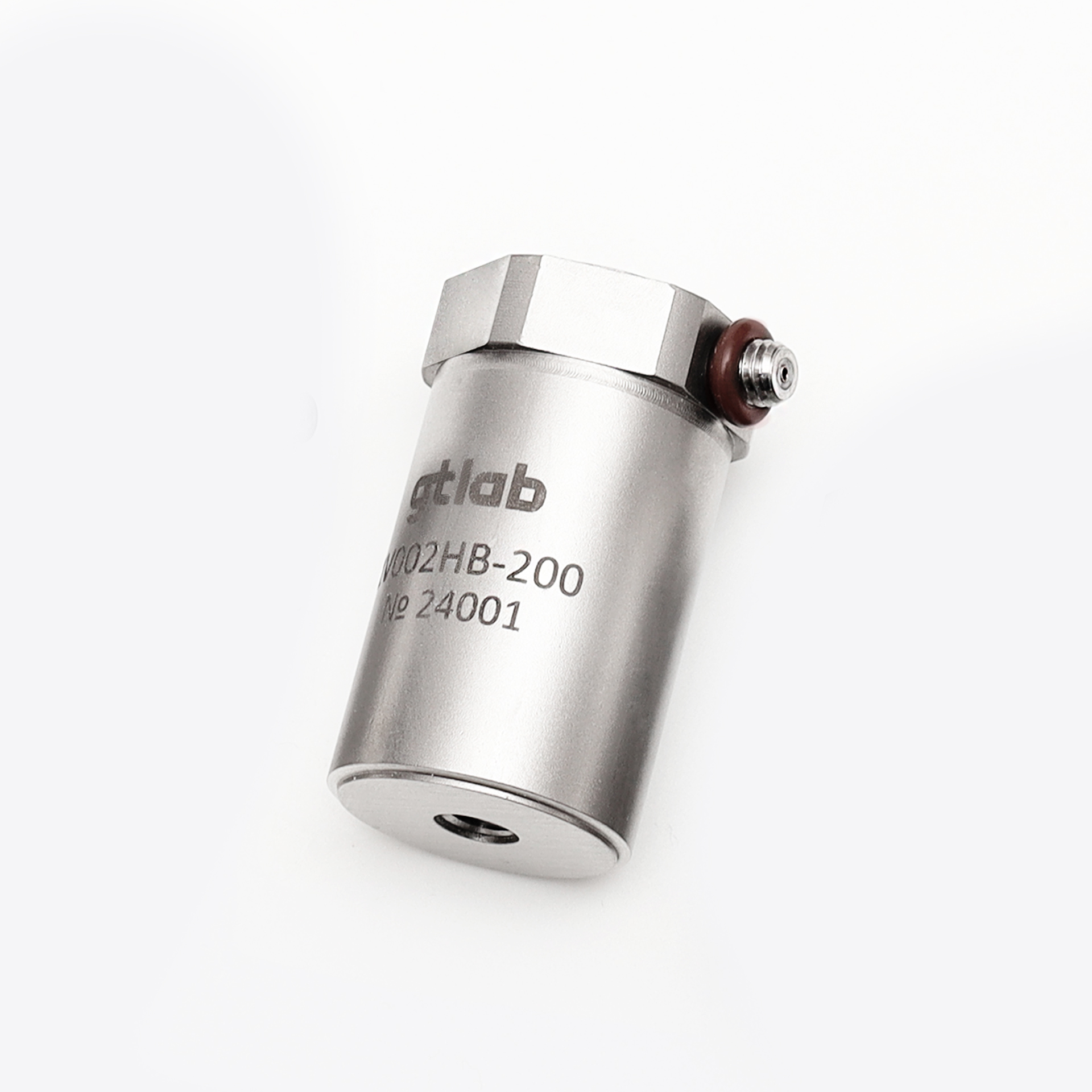

Акселерометр 1V002HB-200
Акселерометры с выходом по напряжению - электромеханические преобразователи с повышенной помехозащищенностью для измерения вибрационного и ударного ускорений.
Вибропреобразователи ускорения с выходом по напряжению общего назначения предназначены для измерения параметров вибрационных процессов (в многоканальных системах, при модальном анализе, анализе в промышленной санитарии). Акселерометр 1V002HB может использоваться в качестве эталонного датчика.
Наименование
Значение
КоэффПреобр5ПроцПредставление
20 мВ/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 5 %
Максимальное значение амплитуды измеряемого ускорения
± 250 м/с²
Максимальный удар (пиковое значение)
± 5 000 м/с²
Диапазон рабочих температур
– 55 … + 125 °С
Диапазон рабочих частот (неравномерность АЧХ ± 3 дБ)
0,025 … 6 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
0,05 … 4 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
0,1 … 2 000 Гц
Собственная частота в закреплённом состоянии
> 12 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
< 0,001 м/с²
Выходной импенданс
< 100 Ом
Питание (напряжение)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Коэффициент влияния температуры окружающей
среды
0,03 %/ °С
Время установления рабочего режима
4 с
Материал корпуса
нержавеющая сталь
Масса (без кабеля)
135 г
Поставляемые принадлежности
кабель 03B1D1, шпилька P0505

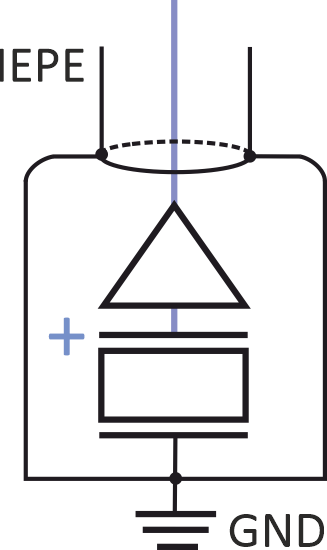

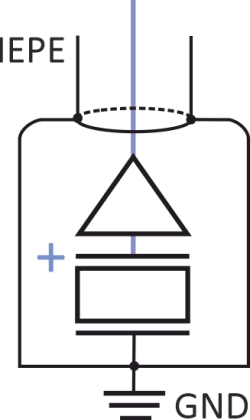

Электрическая схема
1V002HB-200
