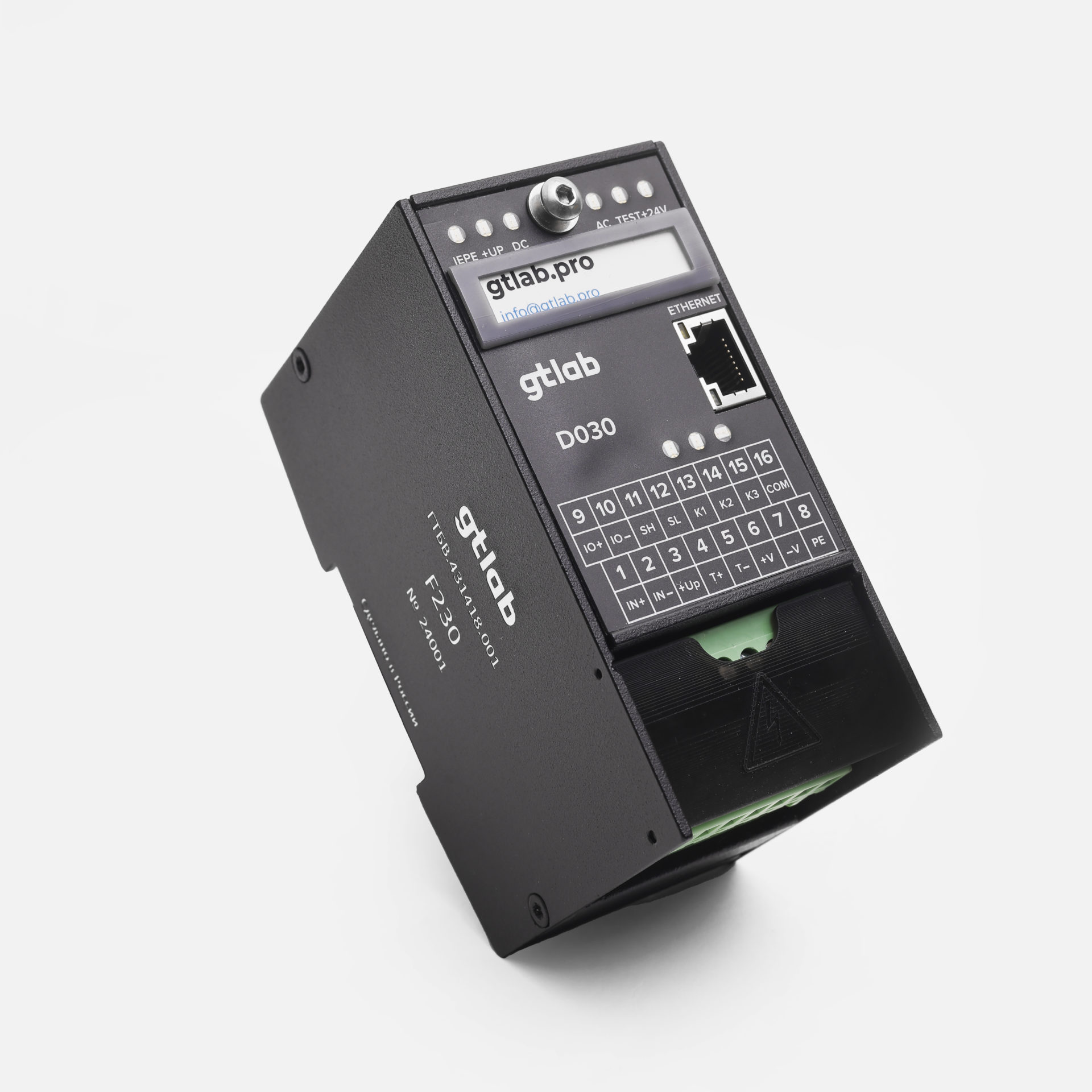

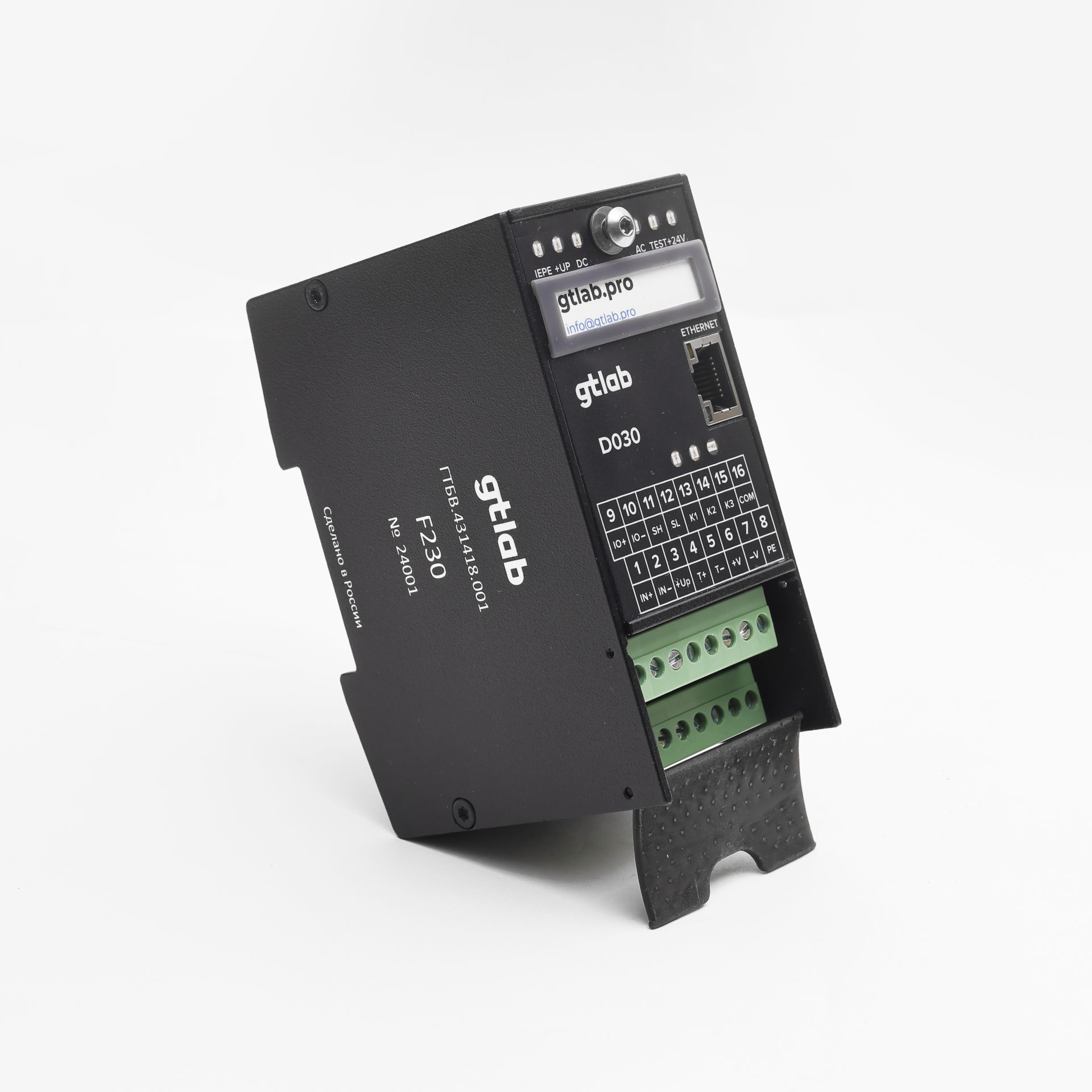

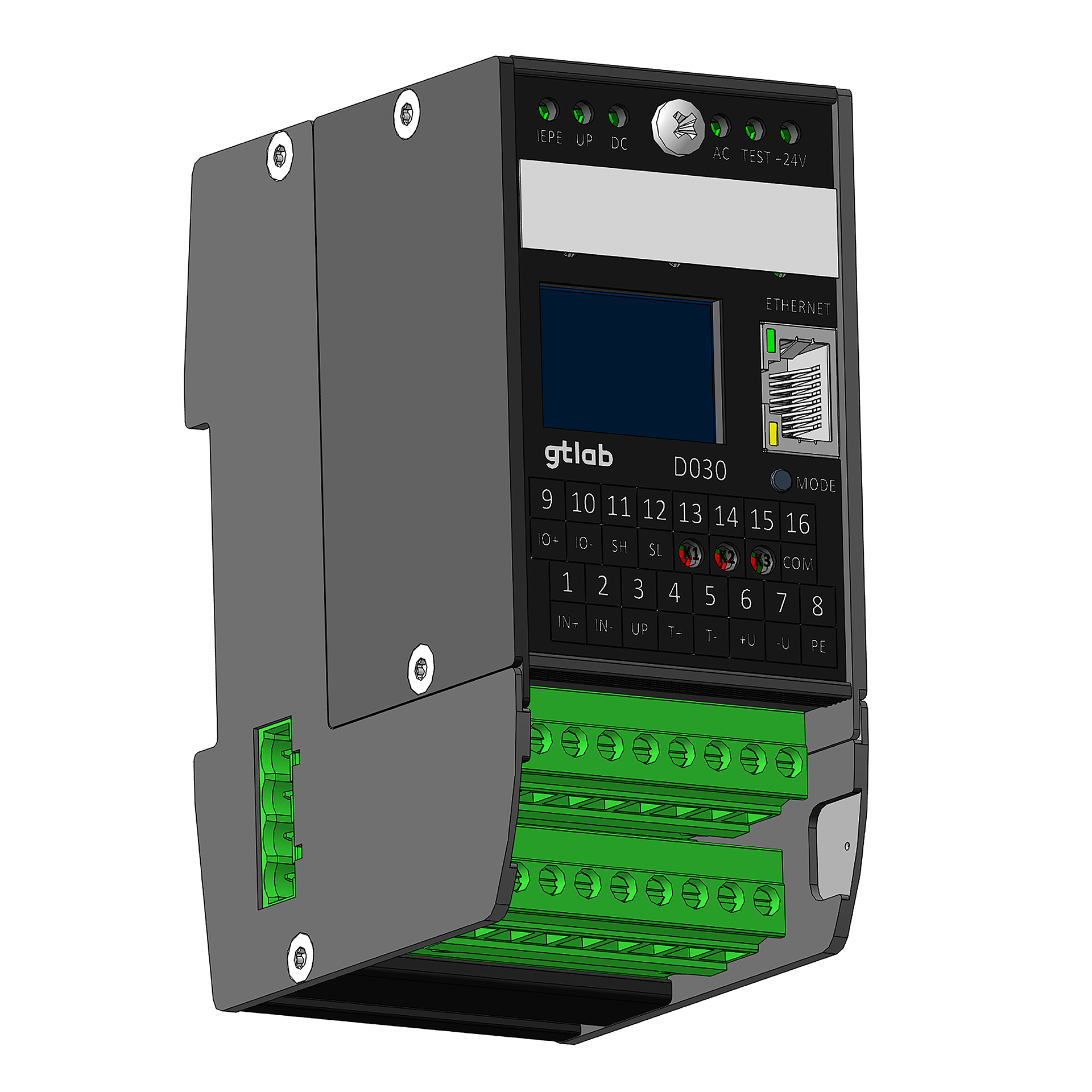

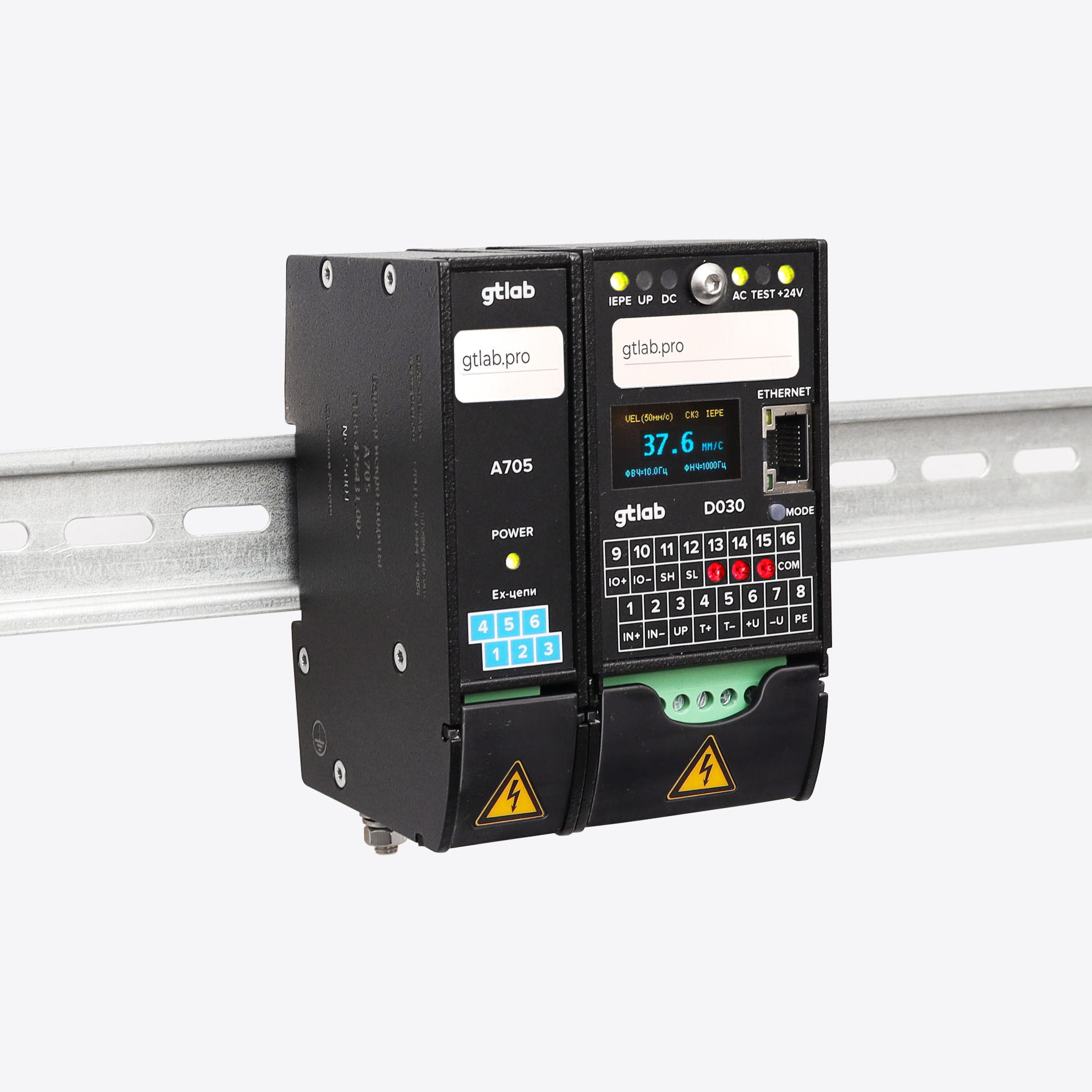

Модуль сбора данных D030

Модуль сбора данных D030 предназначен для аналогово-цифрового преобразования сигналов, поступающих с датчиков в диапазоне частот от 0 до 45 кГц. Это одноканальное устройство с возможностью синхронизации с аналогичными модулями, которое обеспечивает высокую точность обработки сигнала благодаря 24-битному АЦП с частотой дискретизации 128 кГц. В модуле сбора данных D030 реализован функционал виброконтроллера, что позволяет выдавать посчитанные значения параметров вибрации в унифицированной форме 4-20 мА, а также передавать сигналы о превышении установленных порогов. Прибор поддерживает несколько режимов входа — IEPE, AC и DC, что позволяет подключать следующие типы внешних устройств: усилители заряда, акселерометры стандарта IEPE, аналоговые датчики (зарядовые, вихретоковые и т.п через формирователь сигналов с внешним питанием). Также D030 оборудован отдельным входом с отрицательным питанием, который разработан специально для подключения импортных датчиков. Подключение к ПК осуществляется через интерфейс Ethernet, который обеспечивает: • передачу необработанного сигнала, для обработки и анализа данных, в том числе и для поиска дефектов промышленного оборудования.; • установку пороговых значений вибрации, задание параметров срабатывания релейных выходов; • питание устройства PoE (Power over Ethernet); • удаленную настройку прибора. Главной особенностью устройства является возможность горячей замены модуля АЦП. Он устанавливается в приёмную «корзину» F230, которая крепится на DIN-рейку. F230 оснащена памятью конфигурации, что позволяет быстро проводить замену модуля без повторной настройки. Конструкция корпуса «корзины» включает направляющую ось, к которой с помощью винта крепится модуль, боковые стенки для удобного монтажа и откидную панель для защиты клемм от внешних воздействий. Разъёмные соединения клеммников обеспечивают быструю замену «корзины» без демонтажа подключенных кабельных линий.
Уточнить цену
Наименование
Значение
Количество каналов измерений
1
Частота дискретизации АЦП
128 кГц
Количество разрядов АЦП
24 бит
Диапазон рабочих частот
0 ... 45 000 Гц
Интерфейс
Ethernet
Режим входа
IEPE, AC, DC
Напряжение питания IEPE датчиков
+24 ± 2 В
Ток питания IEPE датчиков
5,7 ± 10 %
Тип подключаемых внешних устройств
усилители заряда, аналоговые датчики (зарядовые, вихретоковые и т.п. через формирователь сигналов с внешним питанием)
Напряжение питания внешних потребителей
+24 ± 2 В
Ток питания внешних потребителей
40 мА
Сухие контакты для контроля виброскорости и виброускорения
K1, K2, K3 (три индикатора)
Сухие контакты: для контроля подключенного датчика
OK (настраиваемый)
Параметры «сухого» контакта ток коммутации
< 1 А
Параметры «сухого» контакта напряжение коммутации
< - 30 В
Клеммы для подачи тестового сигнала с внешнего генератора
Т+, Т-
Параметры встроенных компараторов: величины задаваемых порогов срабатывания амплитуды виброускорения
0,2 ...282,8 м/с²
Параметры встроенных компараторов: величины задаваемых порогов срабатывания амплитуды виброскорости
0,2 ...282,8 мм/с
Параметры встроенных компараторов: величины задаваемых порогов срабатывания СКЗ виброускорения
0,1 ...200 м/с²
Параметры встроенных компараторов: величины задаваемых порогов срабатывания СКЗ виброскорости
0,1 ...200 мм/с
Параметры встроенных компараторов: шаг задания порогов срабатывания виброускорения
0,1 м/с²
Параметры встроенных компараторов: шаг задания порогов срабатывания виброскорости
0,1 мм/с
ФВЧ/ ФНЧ измеряемого ускорения (неравномерность АЧХ ± 3 дБ, шаг 1 Гц)
1 ... 45 000 Гц
ФВЧ/ ФНЧ измеряемого скорости (неравномерность АЧХ ± 3 дБ, шаг 1 Гц)
2 ... 2 000 Гц
Время срабатывания реле "сухие контакты" (шаг установки времени превышения пороговых значений)
от 0,005 с
Шаг установки времени превышения пороговых значений виброскорости
1 с
Режим срабатывания контактов реле
с блокировкой или с самовосстановлением
Условие самовосстановления
снижение уровня от порога срабатывания на 6
Задержка контроля вибрации после установления рабочего режима/ самовосстановления
0 или 20

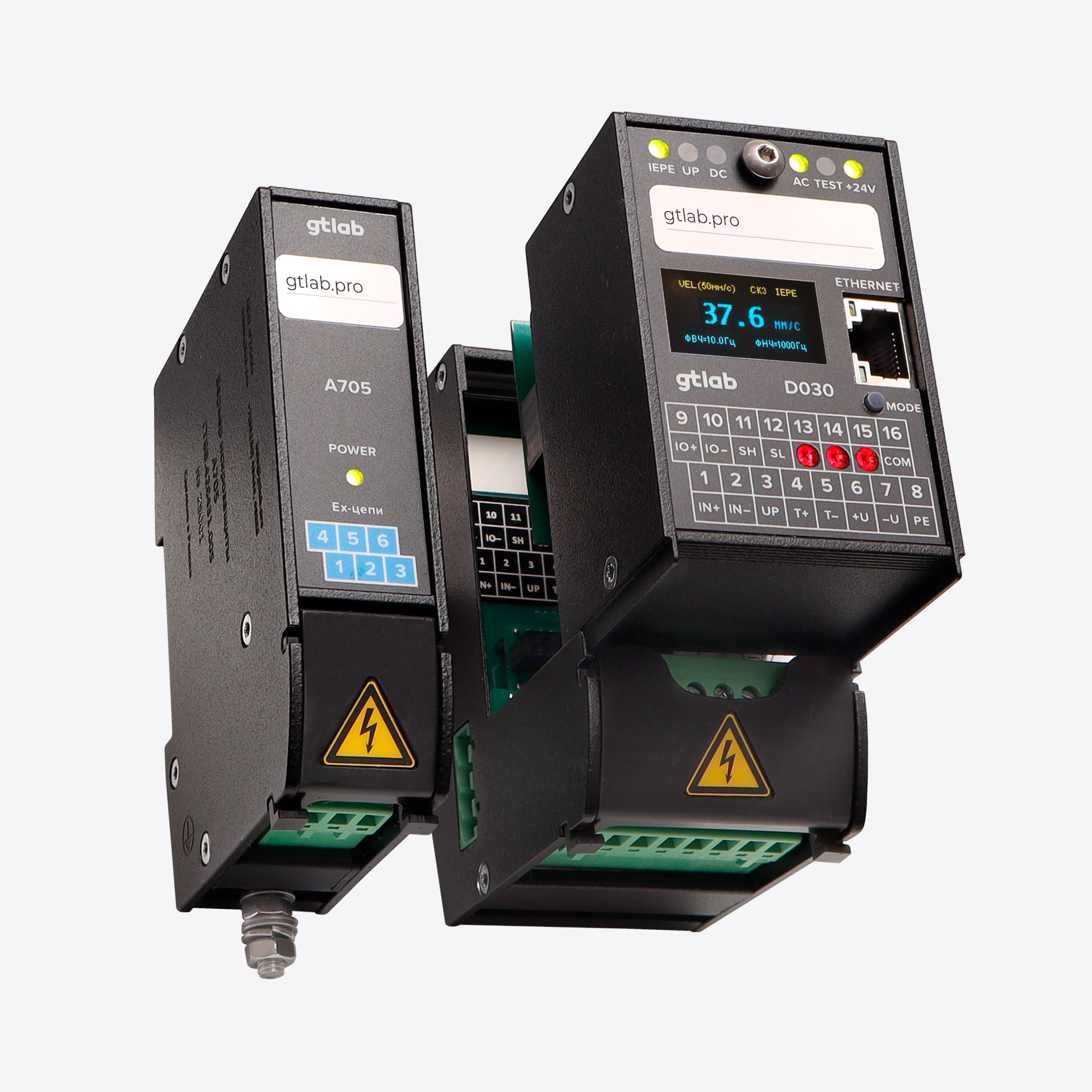

Информация отображаемая на встроенном индикаторе
IEPE – индикатор подключенного датчика IEPE; +Up – индикатор подключенного внешнего устройства (усилитель заряда по типу A125, формирователь сигнала для вихретоковых датчиков по типу A301 и т.п.); DC – индикатор режима измерения постоянной составляющей; AC – индикатор режима измерения переменной составляющей); TEST – индикатор режима проверки работоспособности; +24В – индикатор питания
Выходной сигнал (клеммы)
4 ... 20 мА
Напряжение питания
(18 ... 30) В
Ток потребления
< 200 мА
Диапазоны измеряемого напряжения постоянного и переменного тока
± 10 000 мВ
Входной импеданс
200 кОм
Входной/выходной соединители
клеммники винтовые

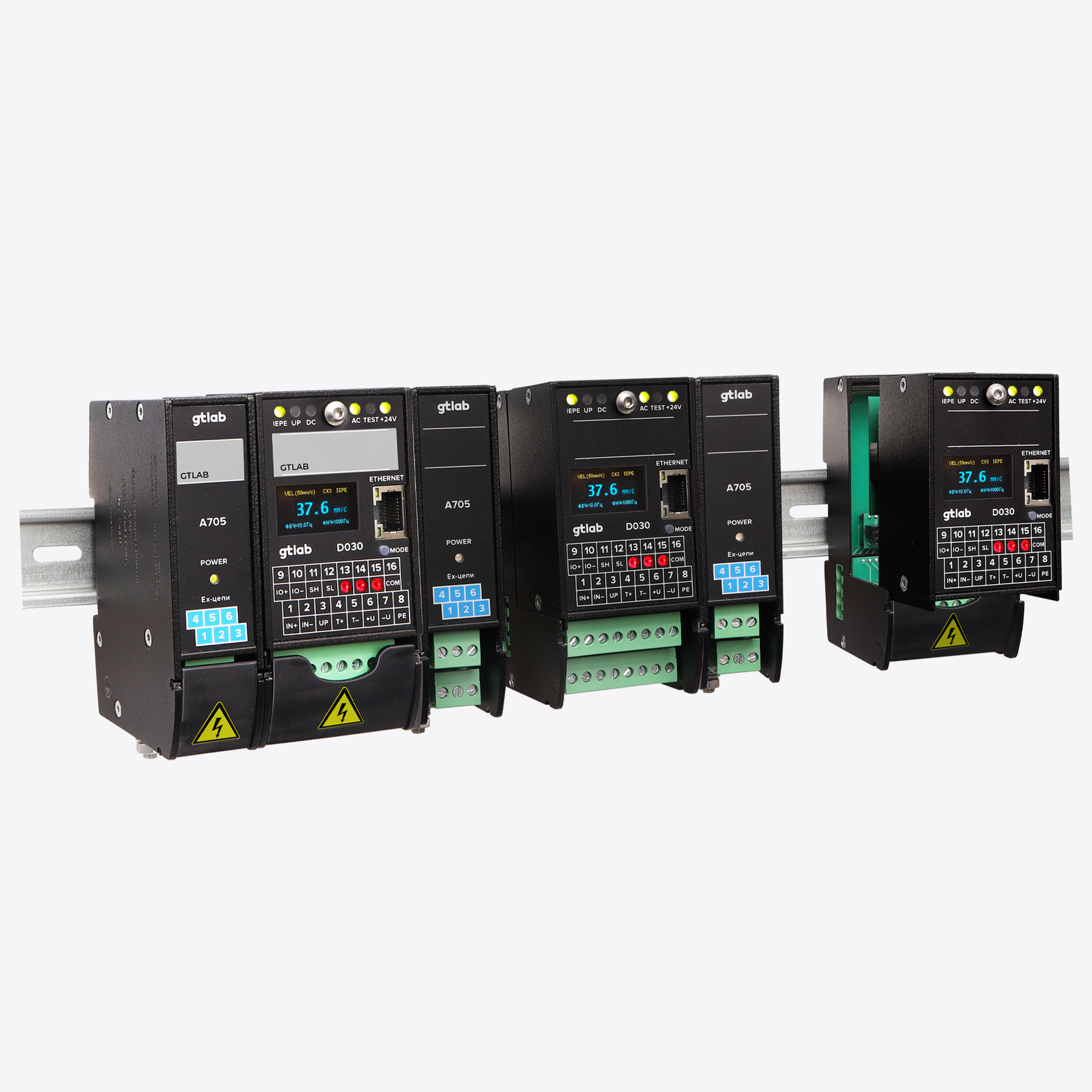

Синхронизация приборов
есть
Температура эксплуатации
-40 ... +70 °С
Масса
500 г
Подключение

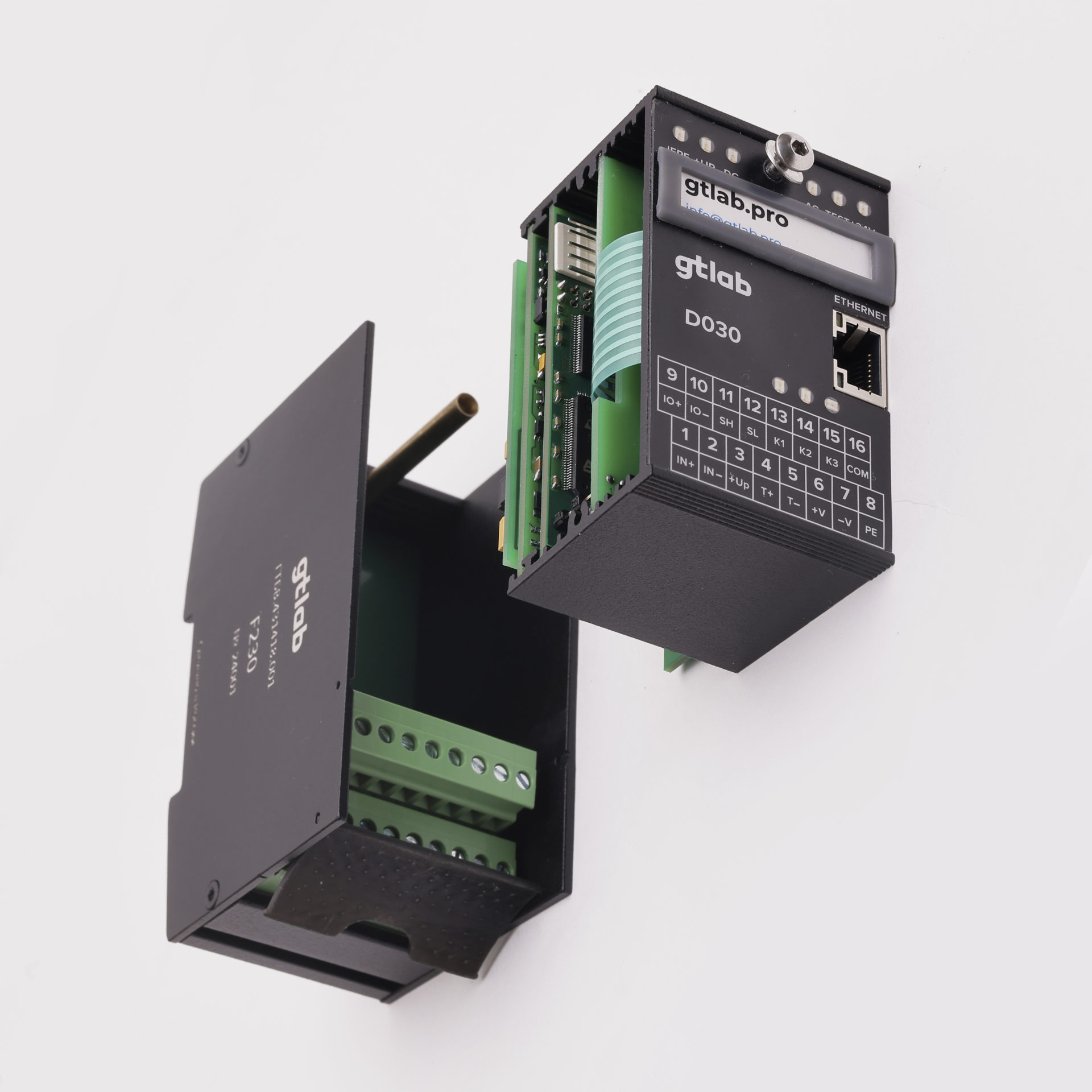

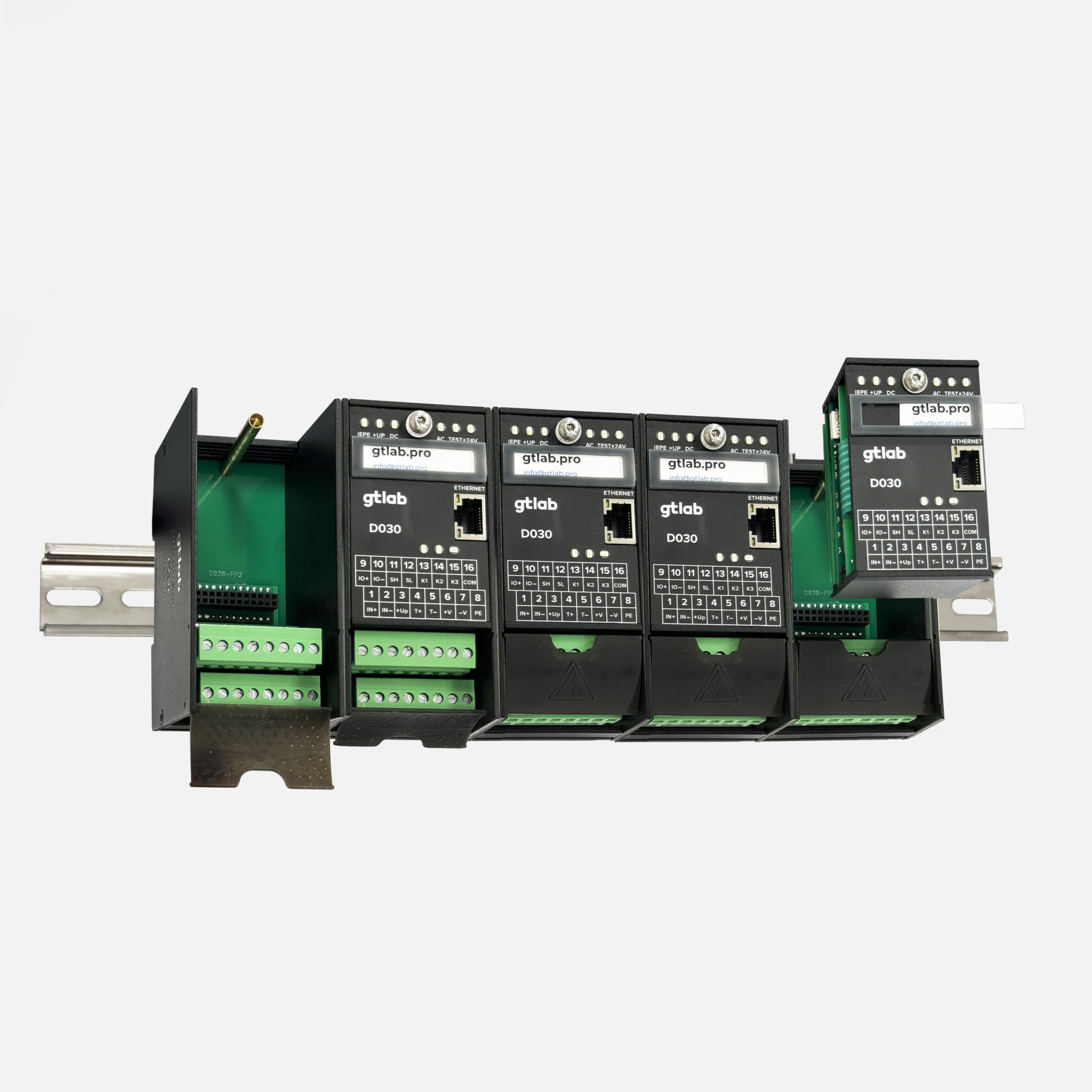

монтаж в корпус - "корзину" F230 с функцией памяти конфигурации сменного модуля
