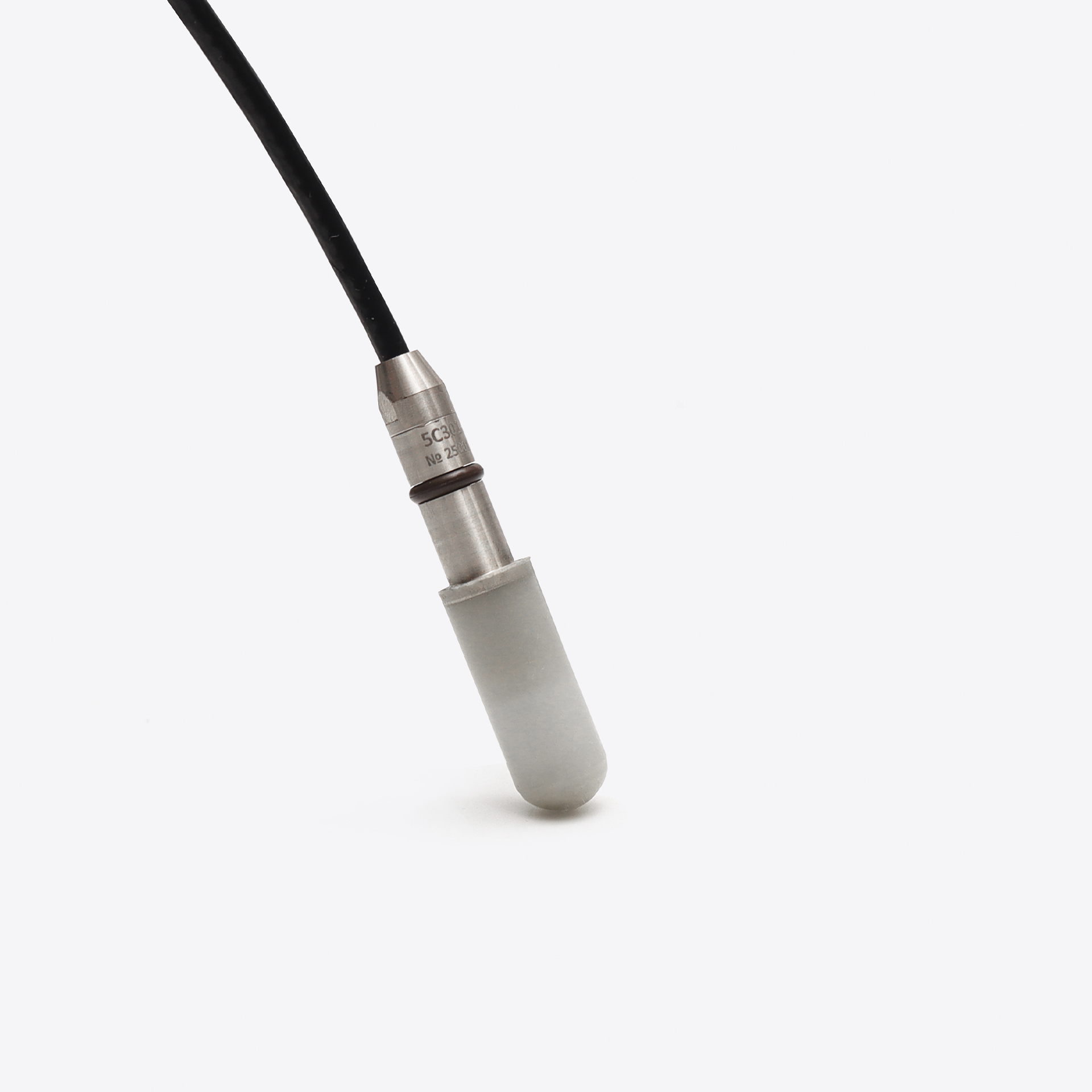

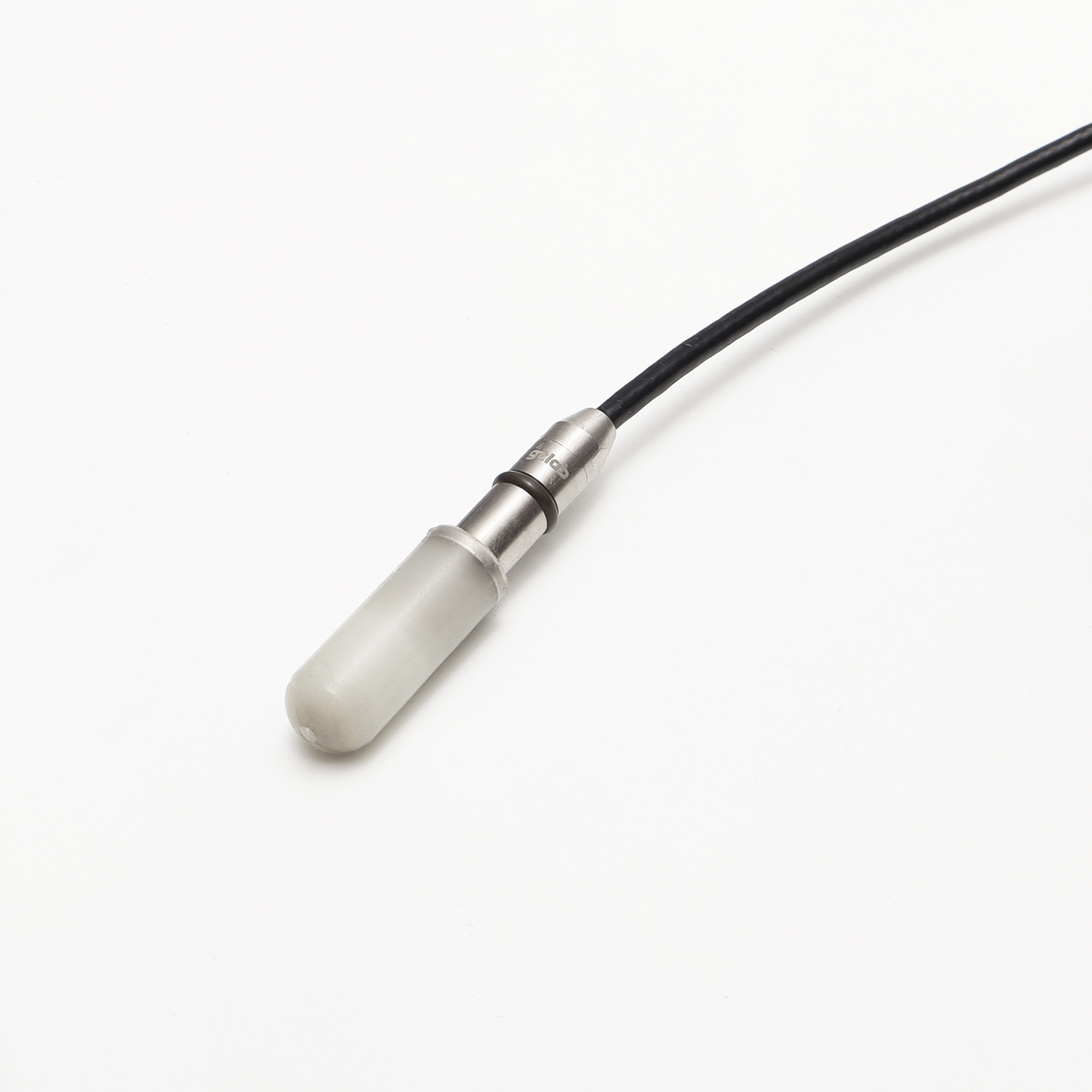

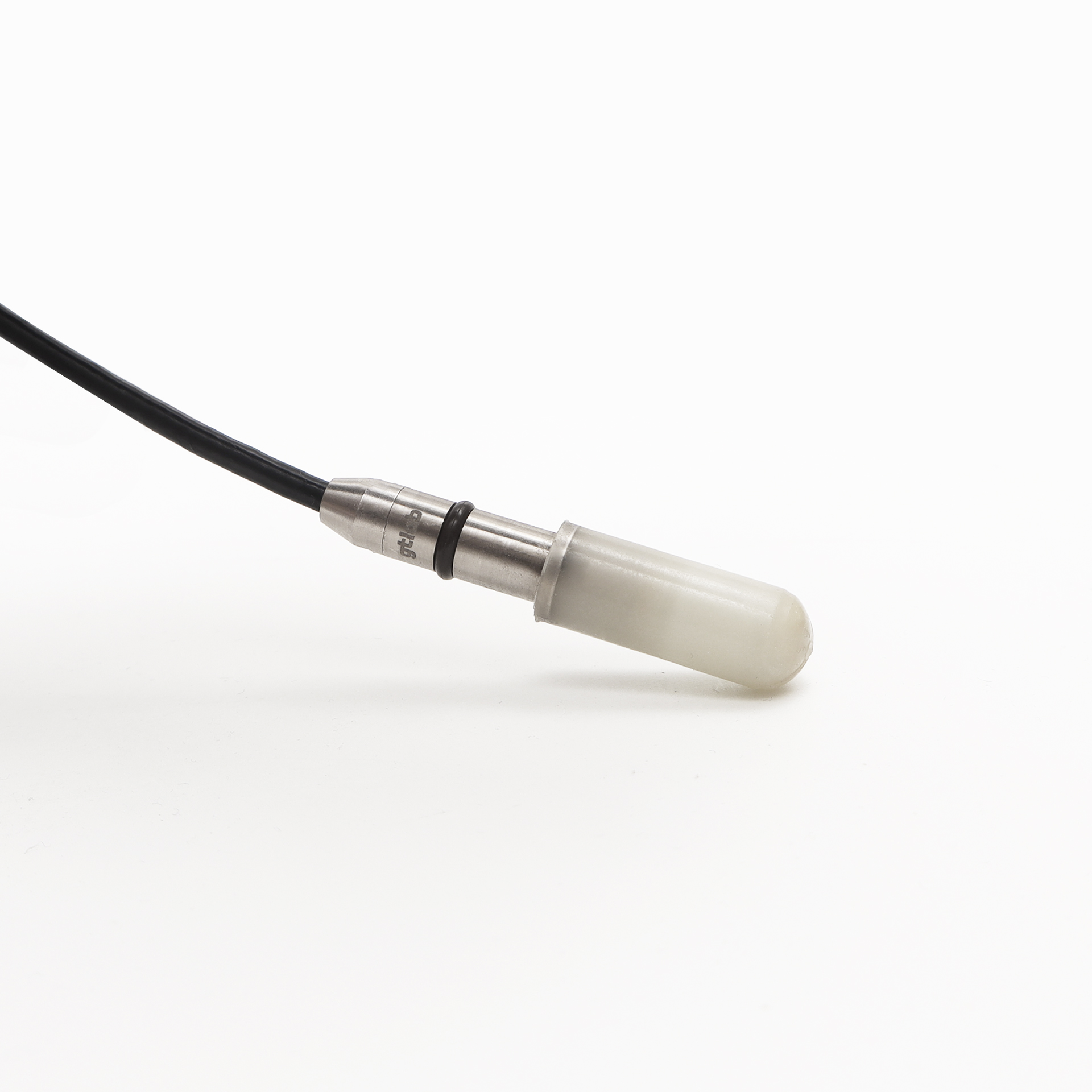

Гидрофон 5C301TA

Гидрофон 5C301TA производства компании GTLAB представляет собой малогабаритный высокочувствительный гидроакустический преобразователь, предназначенный для измерения параметров звуковых и ультразвуковых сигналов в водной и воздушной среде. Он преобразует акустические колебания давления в электрический сигнал в широком диапазоне частот от 0,1 Гц до 180 кГц. Корпус гидрофона 5С301ТА выполнен из коррозионностойкого, в том числе к морской среде сплава. Пьезоэлектрический элемент конструктивно изолирован от корпуса, что снижает влияние механических напряжений и повышает стабильность измерений.
Области применения гидрофона 5C301TA:
• Лабораторные и промышленные гидроакустические измерения;
• Кавитационные измерения;
• Измерения пульсации давления;
• Работа в качестве подводного излучателя.
Гидрофон 5C301TA является функциональным аналогом датчика 8103 компании Bruel&Kjaer.

Уточнить цену
Наименование
Значение
Коэффициент преобразования по напряжению на частоте 250 Гц (с кабелем 15 м)
30 (–211) мкВ/Па (дБ относительно 1 В/мкПа)
Коэффициент преобразования по заряду на частоте 250 Гц
0,1 пКл/Па
Максимальное рабочее статическое давление
4 · 10⁶ Па
Диапазон рабочих частот
0,1 ... 180 000 Гц
Неравномерность частотной характеристики в диапазоне частот от 0,1 до 20 000 Гц
– 1,5 ... +1 дБ
Неравномерность частотной характеристики в диапазоне частот от 0,1 до 100 000 Гц
– 6 ... +1,5 дБ
Неравномерность частотной характеристики в диапазоне частот от 0,1 до 180 000 Гц
– 14 ... +3,5 дБ
Неравномерность диаграммы на частоте 100 кГц, направленность в горизонтальной плоскости
± 2 дБ
Неравномерность диаграммы на частоте 100 кГц, направленность в вертикальной плоскости
± 4 дБ
Изменение коэффициента преобразования при гидростатическом давлении
≤ 3 · 10‾⁷ дБ/Па
Изменение коэффициента преобразования от ускорения, относительно 1 мкПа/ м·с–2
< 130 дБ
Электрическая ёмкость (с кабелем 15 м)
4 000 .. 5 000 пФ
Электрическая емкость кабеля
100 Ом
Сопротивление изоляции в нормальных условиях
> 2 500 МОм
Диапазон рабочих температур
– 40 … + 80 °С
Диапазон рабочих температур (краткосрочный менее 10ч)
– 40 … + 120 °С
Изменение коэффициента преобразования от температуры, по заряду
0,03 дБ/ °С
Изменение коэффициента преобразования от температуры, по напряжению
– 0,03 дБ/ °С
Материал корпуса
медно-никелевый сплав МН 19
Масса
360 г (с кабелем 15 м)
