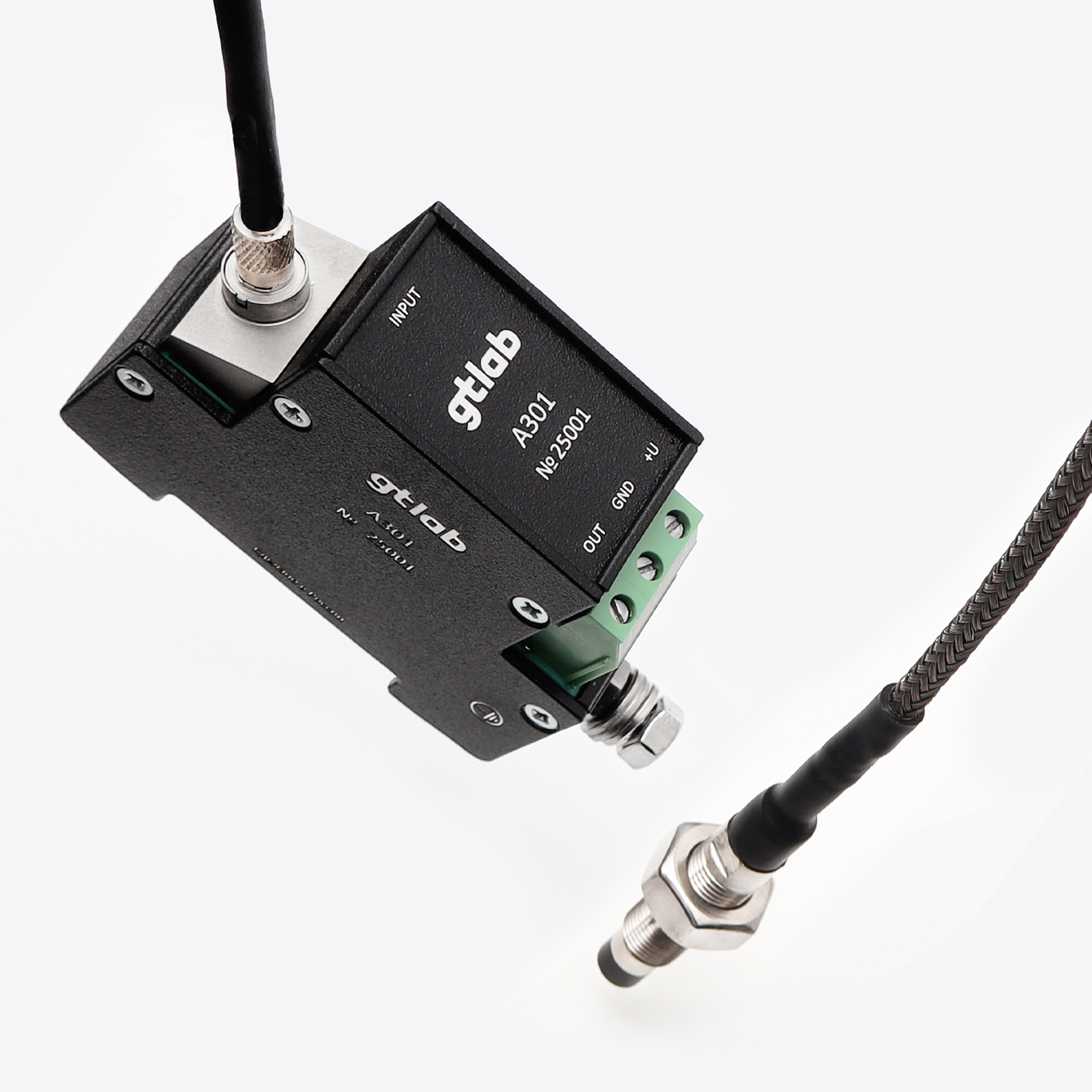

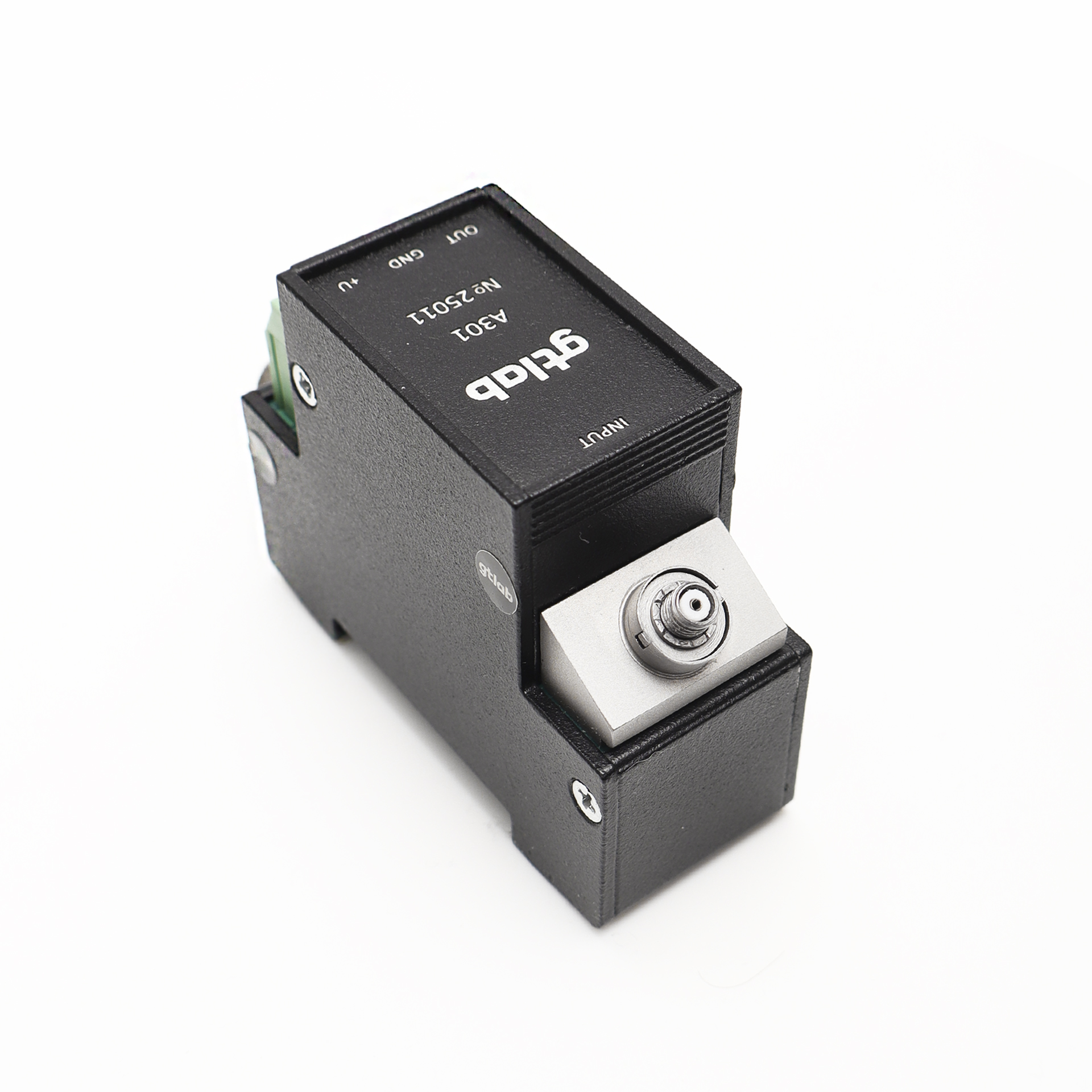

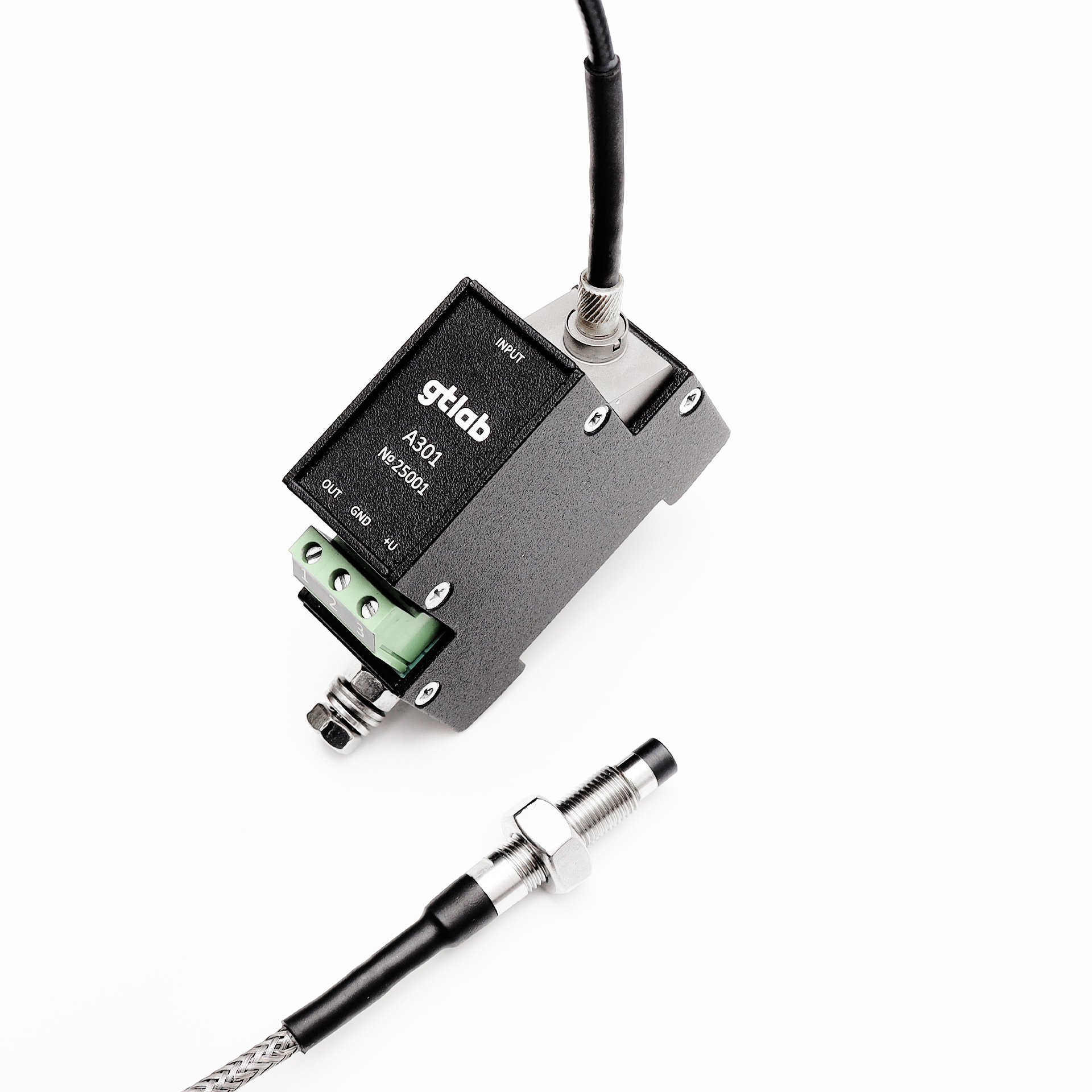

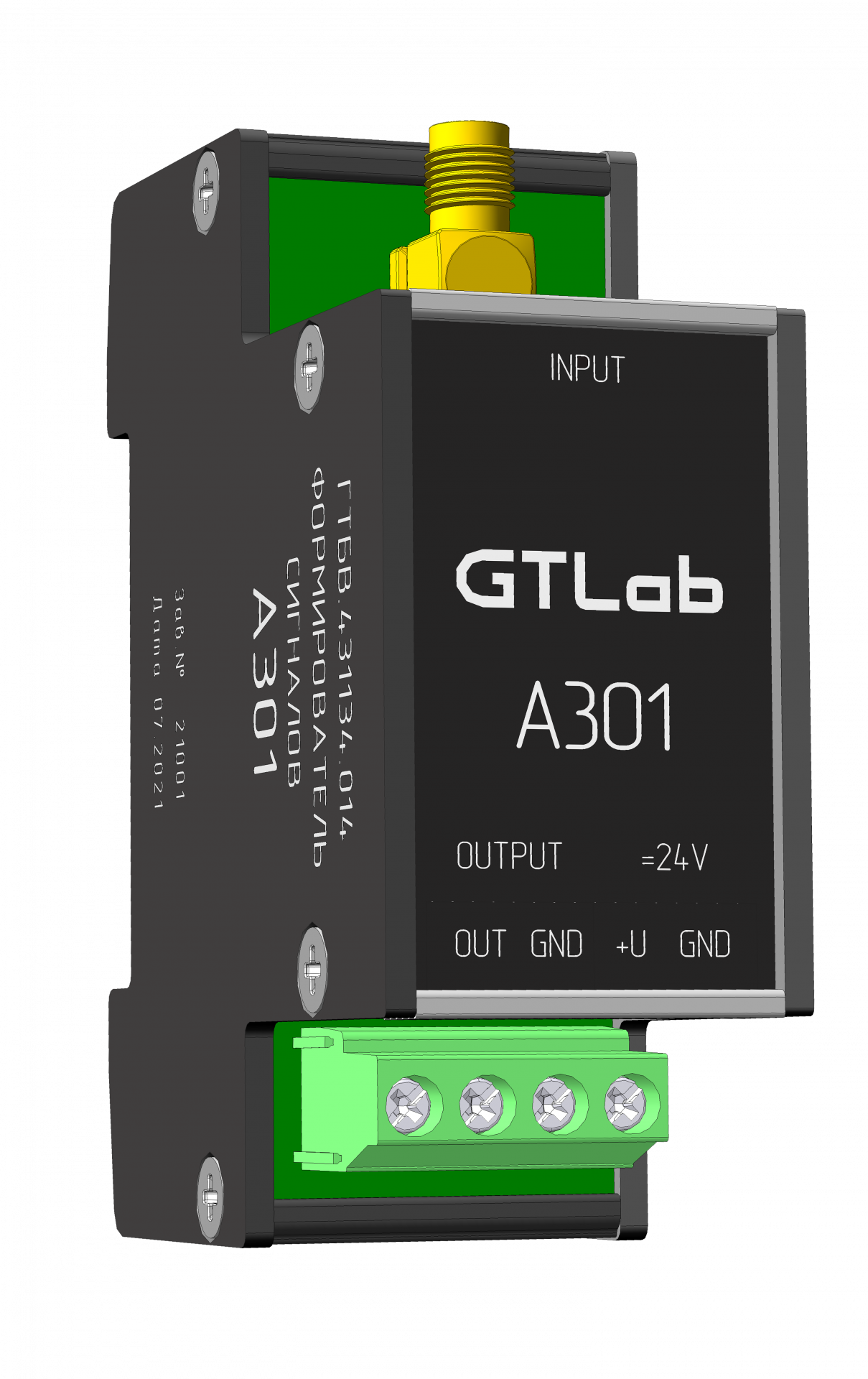

Формирователь сигналов A301
Формирователи сигналов вихретоковые в сочетании с датчиком образует средство измерения вибрации и перемещения деталей машин и механизмов.
Наименование
Значение
Диапазон измерения перемещения
для 8 мм наконечника - 0,2 ... 2,2 мм;
для 10 мм наконечника - 0,3 ... 3,3 мм;
для 16 мм наконечника - 0,5 ... 5 мм;
для 20 мм наконечника - 1 ... 7 мм;
для 30 мм наконечника - 1,5 ... 11 мм;
для 50 мм наконечника - 2 ... 18 мм;
Коэффициенты преобразования при измерении относительного перемещения с выходом по напряжению
для 8 мм наконечника - 4 мВ/мкм;
для 10 мм наконечника - 2,7 мВ/мкм;
для 16 мм наконечника - 1,7 мВ/мкм;
для 20 мм наконечника - 0,4 мВ/мкм;
для 30 мм наконечника - 0,85 мВ/мкм;
для 50 мм наконечника - 0,5 мВ/мкм;
Погрешность задания коэффициентов преобразования
± 5%
Погрешность измерений в рабочем диапазоне температур
< ± 10%
Нелинейность амплитудной характеристики
< ± 5%
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
0 ... 10 000 Гц
Диапазон рабочих температур
-30 ... + 65 °C
Диапазон рабочих температур датчика
-40 ... + 180 °C
Напряжение питания
+ (18 ... 30) В
Ток потребления
< 15 мА
Уровень СКЗ собственных шумов
для 8 мм наконечника - 3 мкм;
для 10 мм наконечника - ≤ 4 мкм;
для 16 мм наконечника - ≤ 7 мкм;
для 20 мм наконечника - ≤ 30 мкм;
для 30 мм наконечника - ≤ 14 мкм;
для 50 мм наконечника - ≤ 24 мкм;
Входной соединитель
C07 [12-32UNEF bn]
Выходной соединитель
клеммники
Длина кабеля датчика
0,5 ... 18 м
Масса
140 г

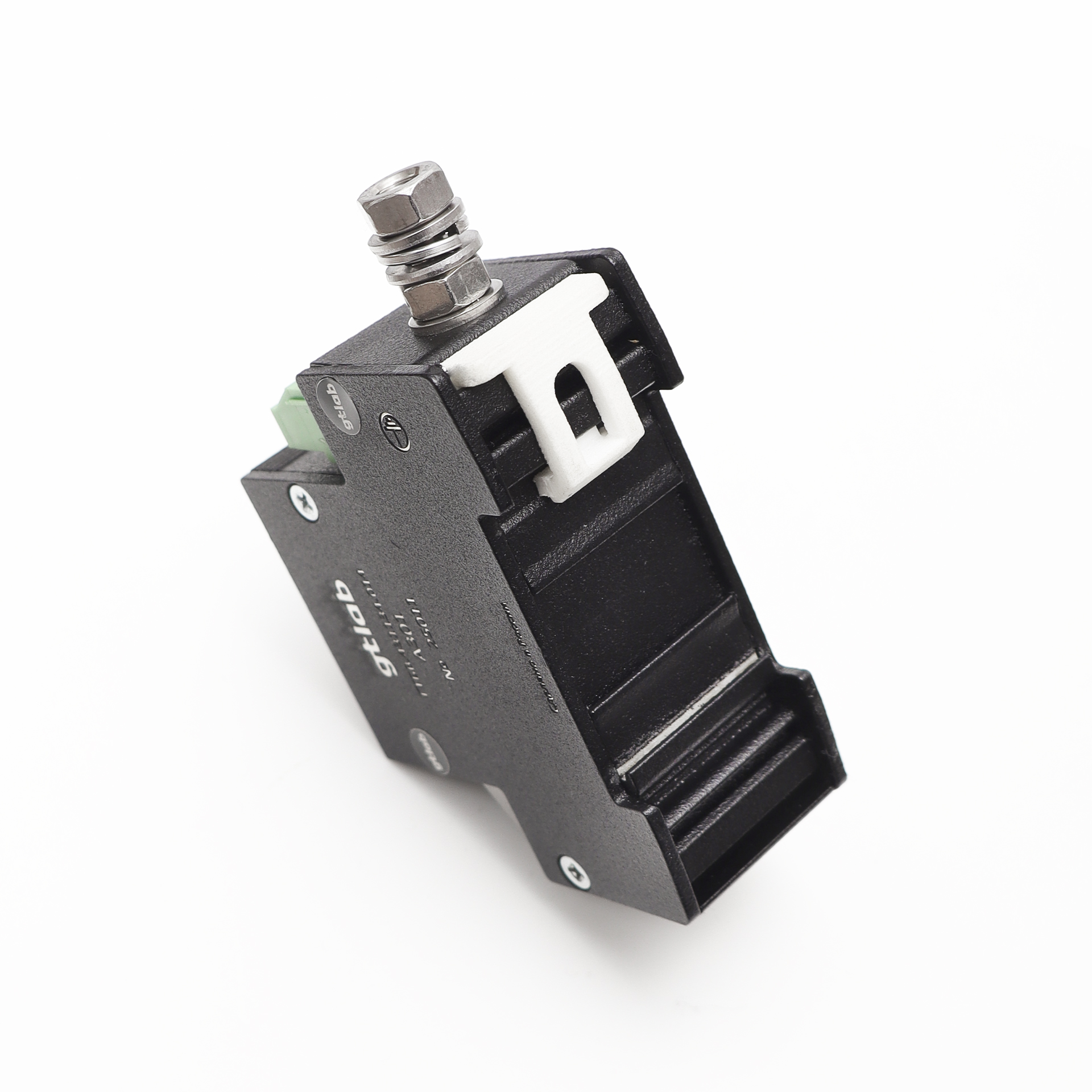

Крепление на DIN - рейку
да
Назначение
В сочетании с датчиком образует средство измерения вибрации и перемещения деталей машин и механизмов.
Особенность
Выход по напряжению 0-10 В; высокая температурная и временная стабильность характеристик; возможность замены однотипных первичных преобразователей; передача выходного
токового сигнала на расстояние до 100 м.
