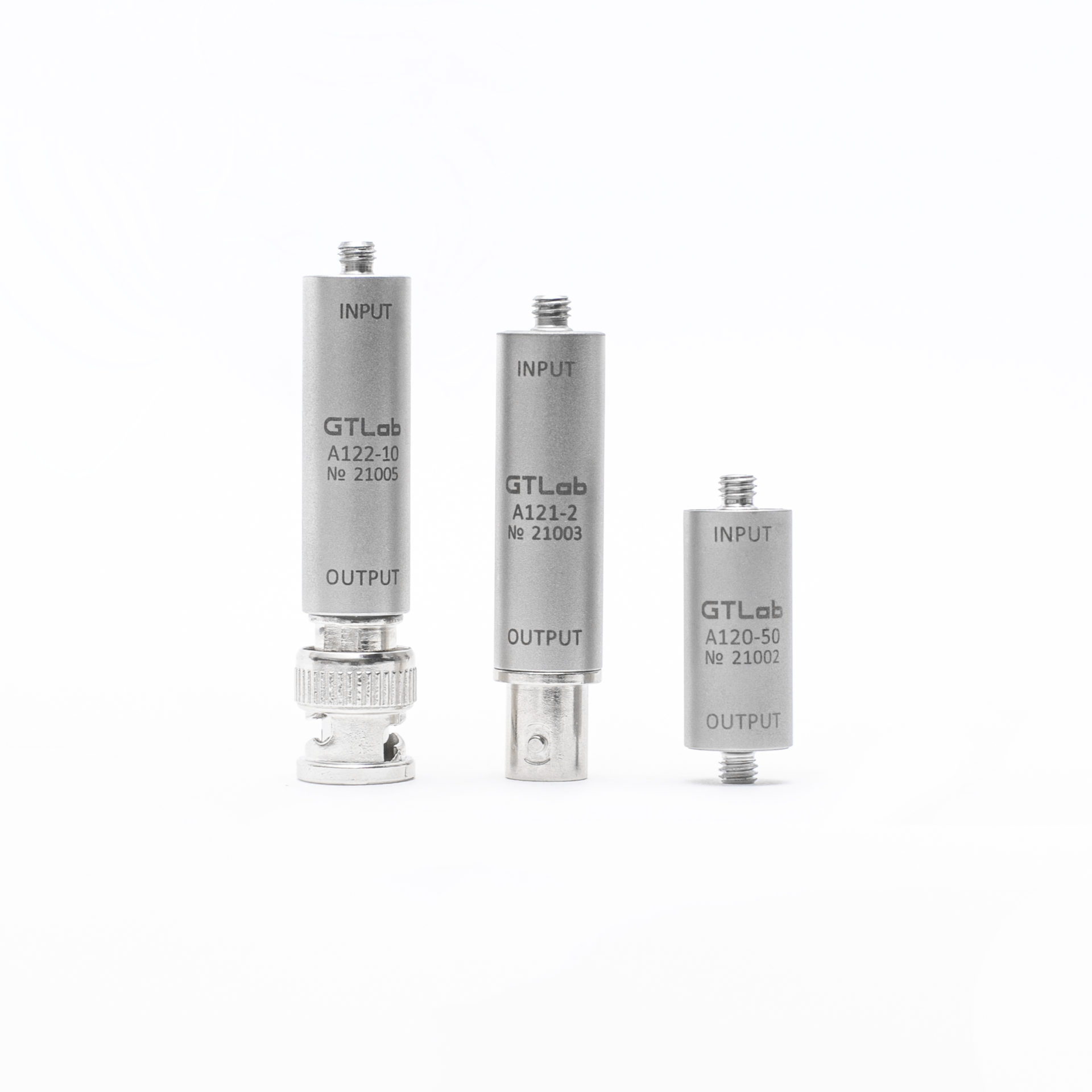

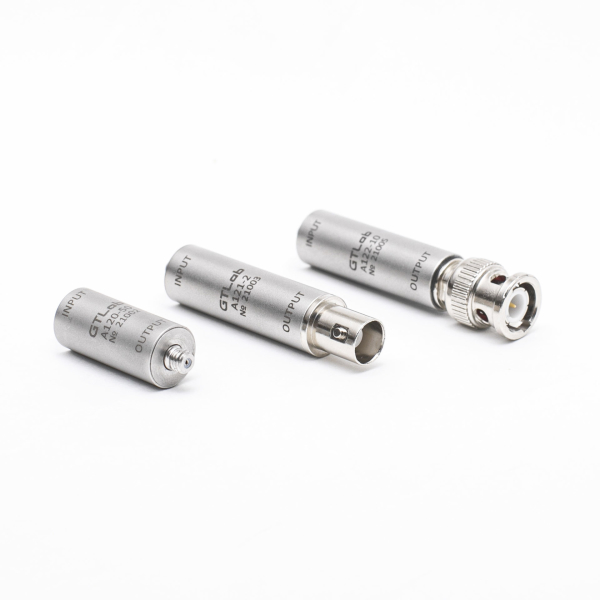

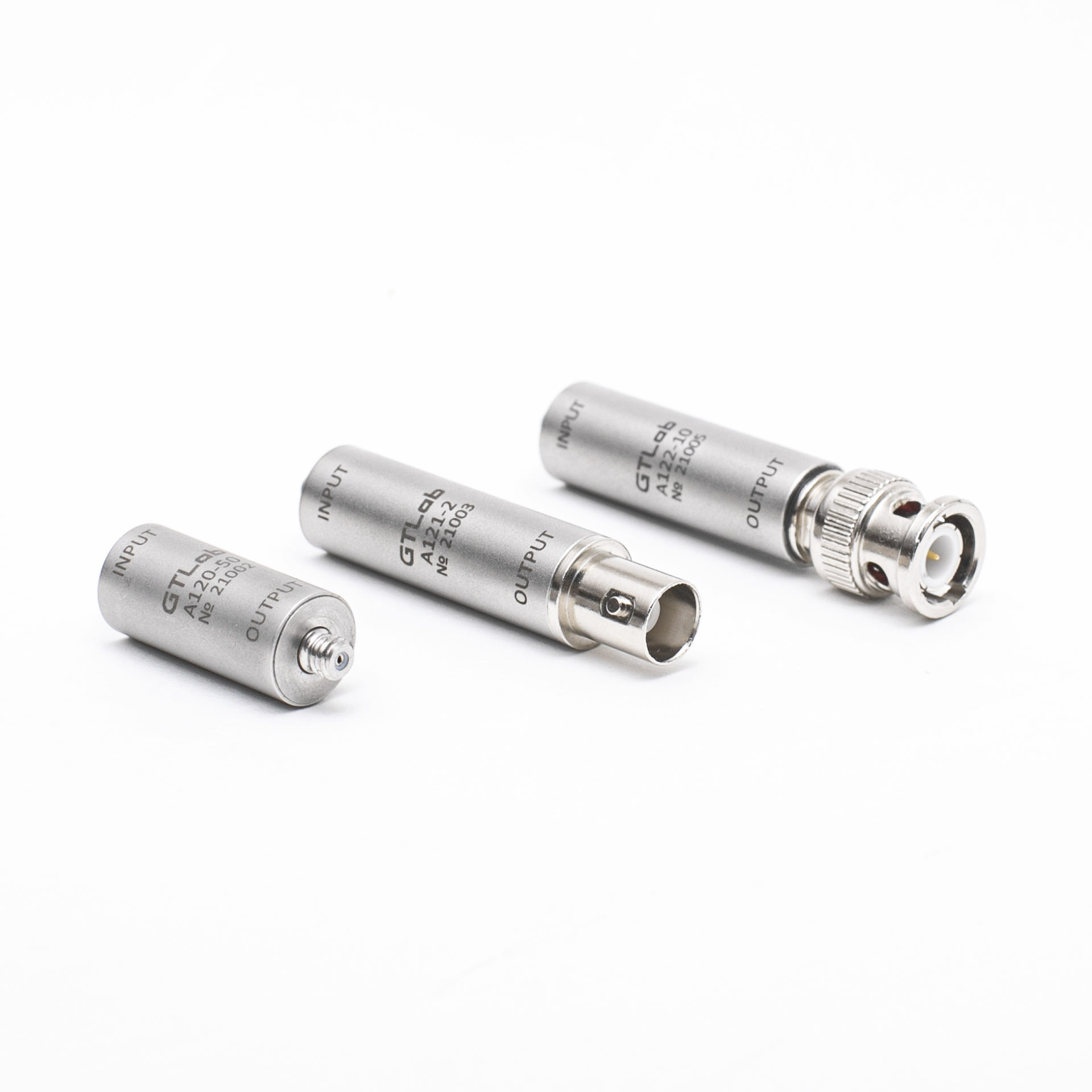

Формирователь сигналов A120-20
Преобразующие формирователи сигналов предназначены для преобразования сигнала датчика с зарядовым выходом в напряжение стандарта IEPE.
Кроме этого, формирователь сигналов согласовывает высокое выходное сопротивление датчика с входным сопротивлением измерительных устройств стандарта IEPE.
Наименование
Значение
Пределы допускаемой основной относительной погрешности коэффициента преобразования по заряду на частоте 1 кГц
± 2 %
Выходное сопротивление
< 500 Ом
Максимальная амплитуда выходного напряжени
± 5 В
Коэффициент нелинейных искажений
< 5 %
Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования по заряду в рабочем диапазоне температур
± 2 %
Питание (напряжение)
+(18 ... 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Масса
16 г
Диапазон рабочих температур
– 40 … + 85 °С
Выходной разъем
С02B (10-32 UNF)
Коэффициент преобразования по заряду
20 мВ/пКл
Максимальный входной заряд (пик)
± 250 пКл
Минимальное входное сопротивление
2 ГОм
Рабочий диапазон частот на уровне минус 1 дБ
0,5 … 50 000 Гц
СКЗ шума, приведенного к входу, для емкости датчика 1 нФ в диапазоне рабочих частот, мкВ
≤ 2 мкВ
