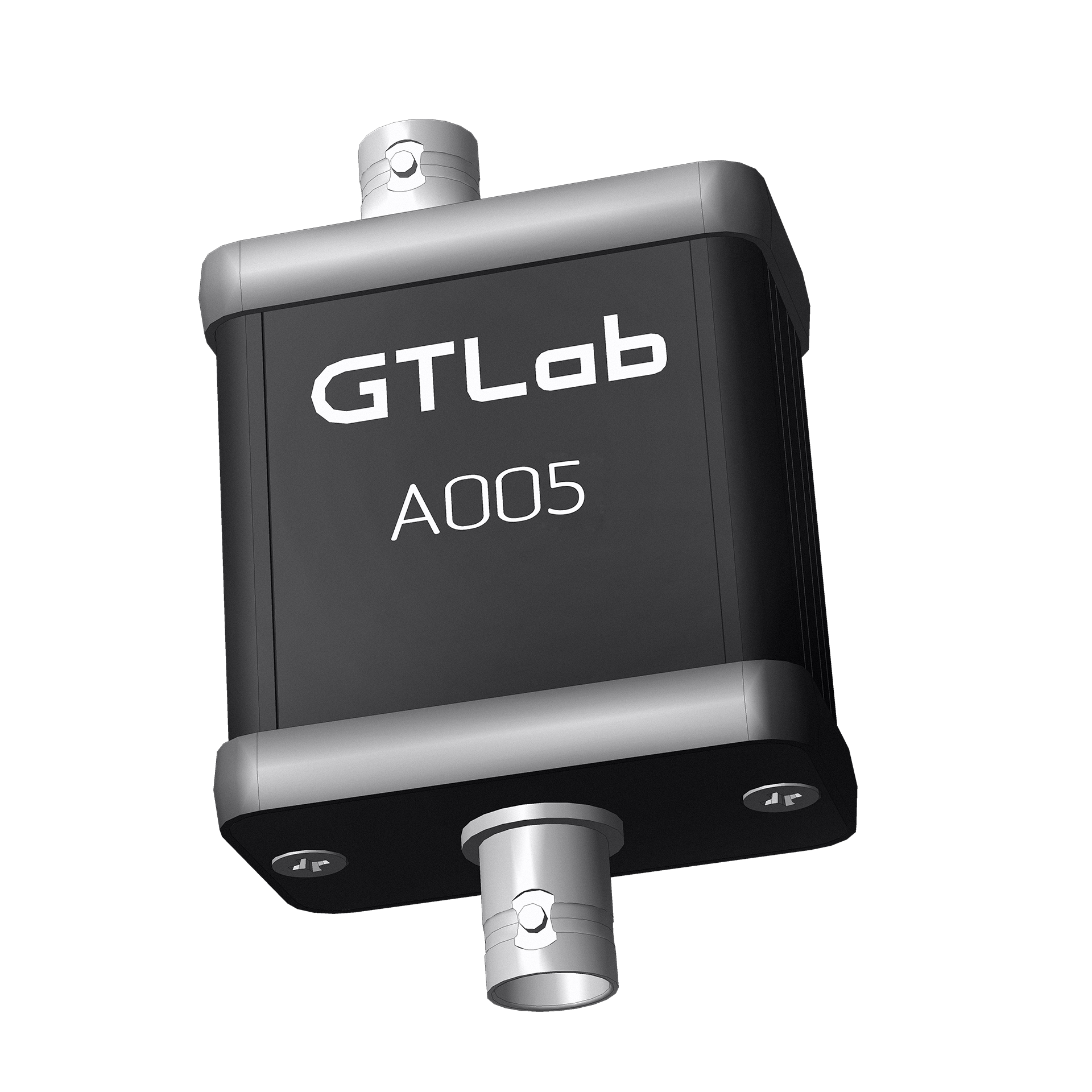

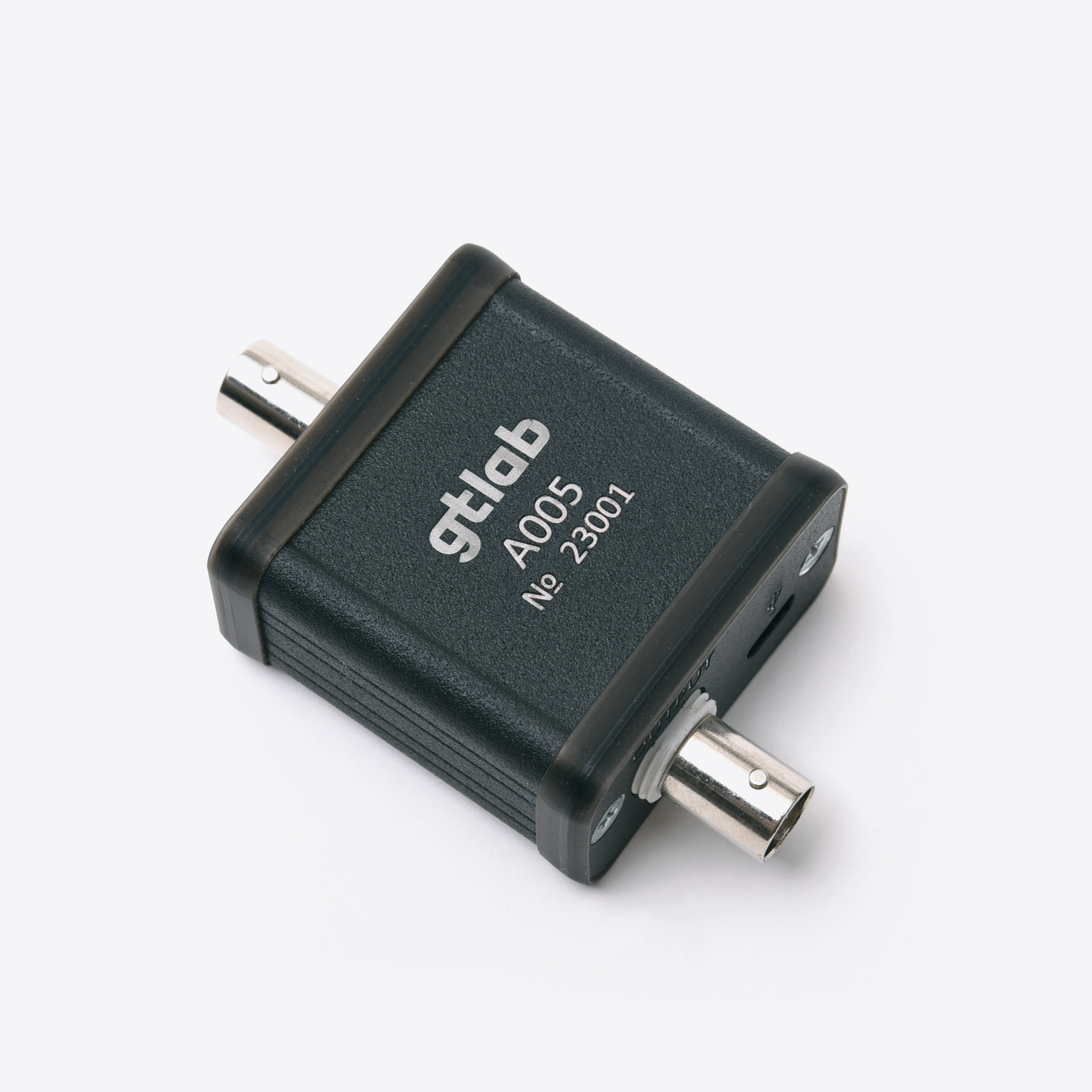

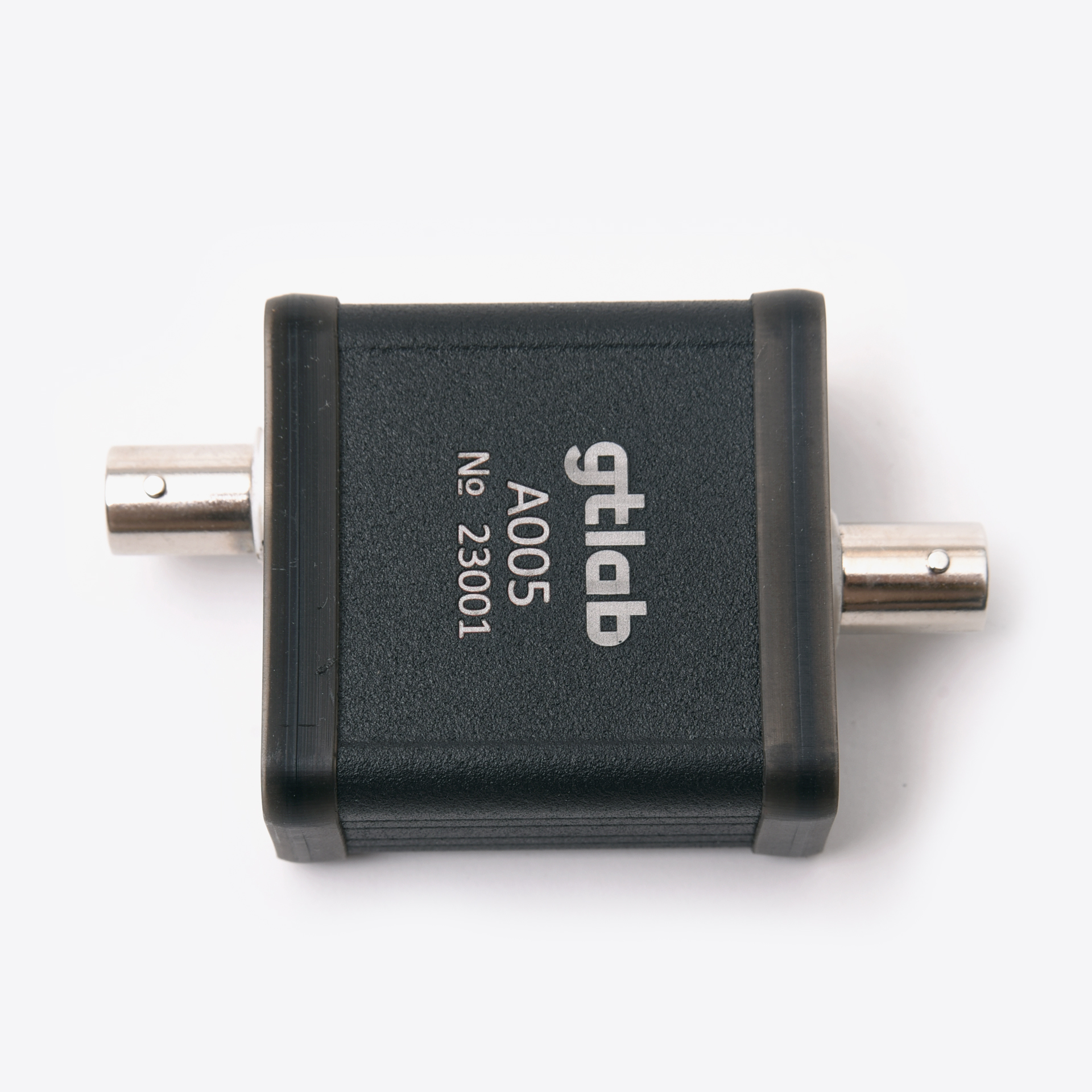

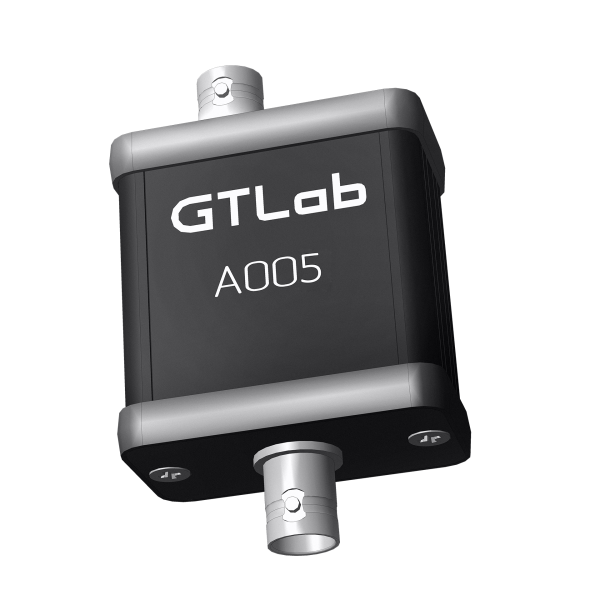

Формирователь сигналов A005-01
Согласующие формирователи сигналов с выходом по напряжению предназначены для подключения фомирователя сигнала А441 к источнику питания и регистрирующей аппаратуре. Обеспечивает разделение постоянной состовляющей источника питания и переменной составляющей измеряемого сигнала от А441.
Наименование
Значение
Напряжение питания датчика
24 ± 2% В
Ток питания датчика
100 мА
Максимальная амплитуда выходного напряжения
± 2 В
Входное волновое сопротивление
50 Ом
Диапазон рабочих частот (неравномерность АЧХ -1 дБ)
10 ... 2000 кГц
Напряжение питания
5 ± 0,5 % В
Ток потребления
< 100 мА
Диапазон рабочих температур
–40 ... +85 °С

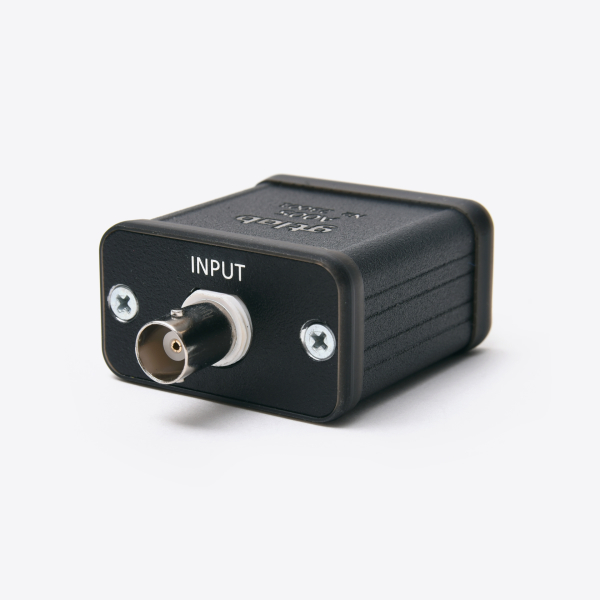

Входной соединитель
BNC

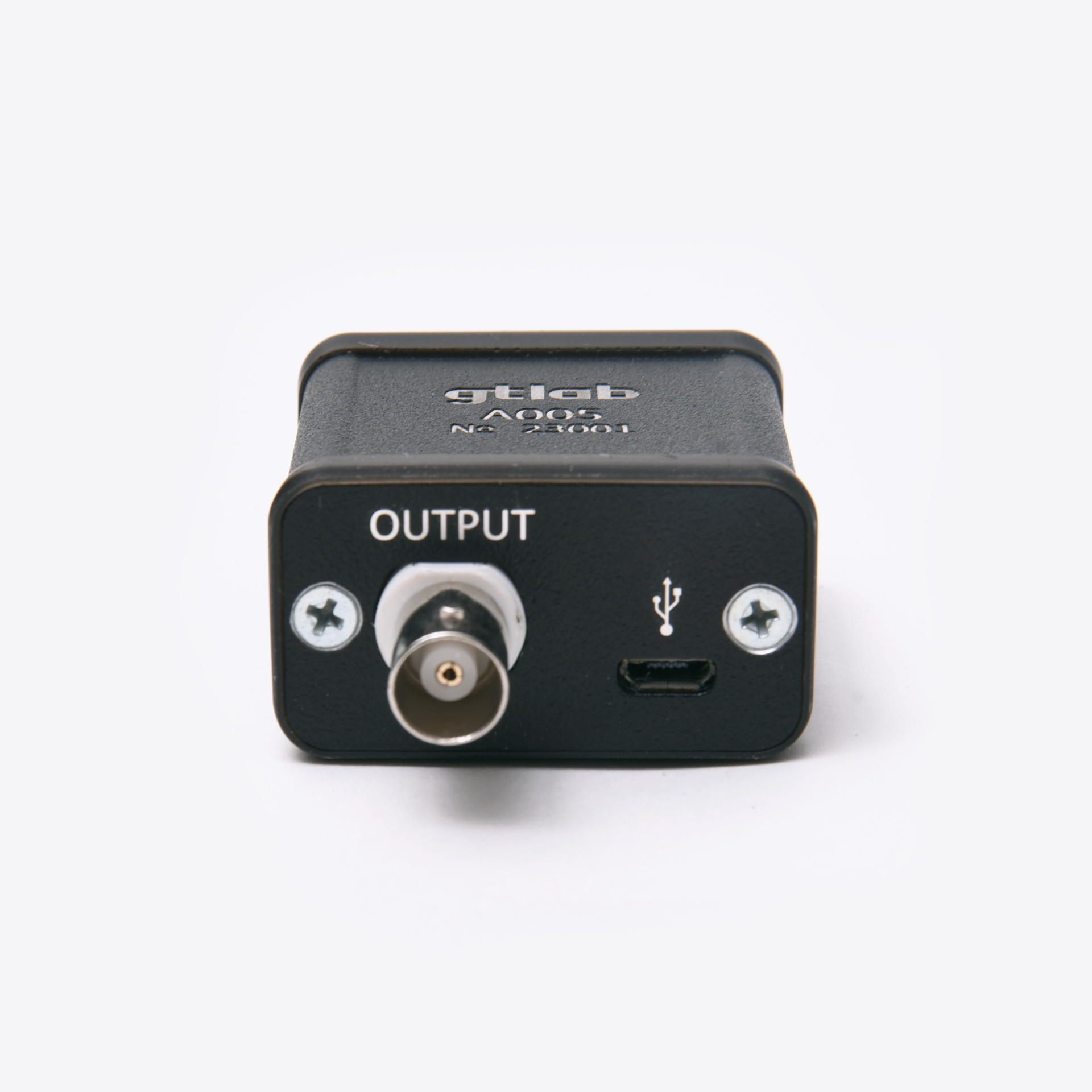

Выходной соединитель
Micro USB
Материал корпуса
алюминий
Масса
65 г
Назначение
для преобразователей акустической
эмиссии 7V106 и 7V107;
подключение формирователя
сигнала A441 к источнику питания
и регистрирующей аппаратуре;
Особенность
обеспечивает разделение постоян-
ной состовляющей источника пита-
ния и переменной составляющей
измеряемого сигнала от ПАЭ 7V106
и 7V107, а также от ПАЭ с зарядовым
выходом, подключаемых через фор-
мирователь A441;
обеспечивают подключение к реги-
стрирующей аппаратуре, имеющей
входное сопротивление более 10
кОм; питание через USB порт или
адаптера +5В.
