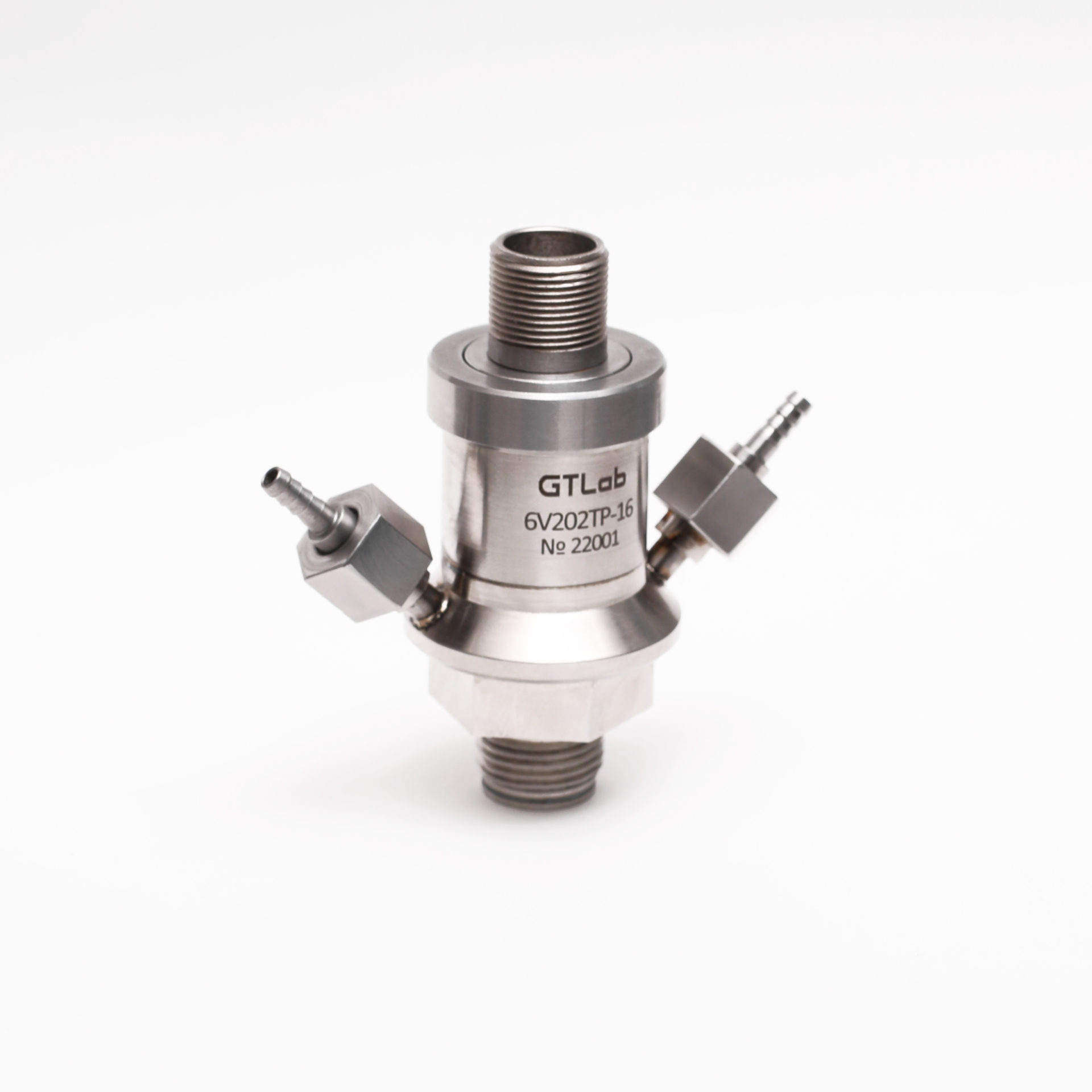

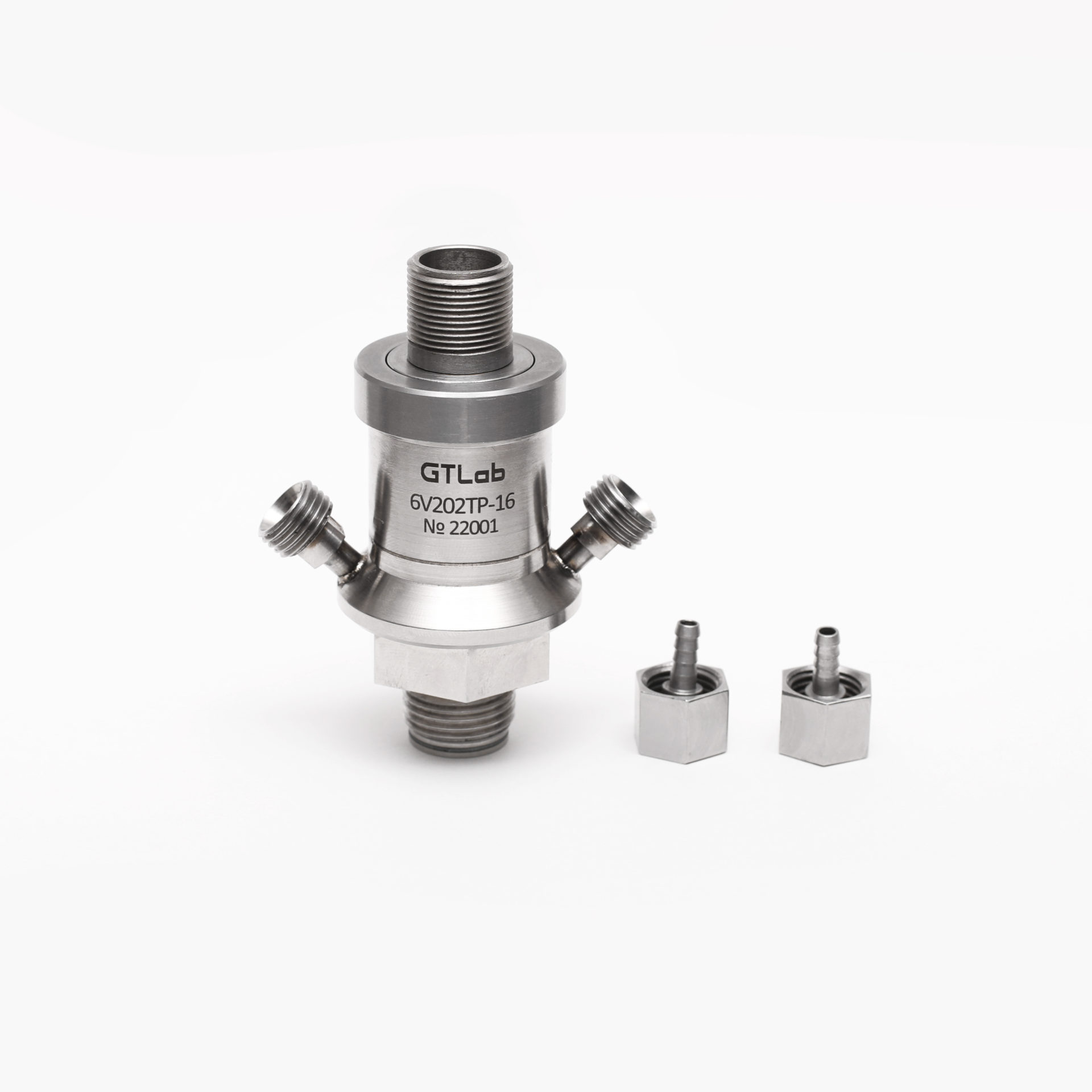

Датчик избыточного давления – разрежения 6V202TP-1000-5
Датчики давления 6V202 применяются для исследования и контроля динамических процессов в двигателях внутреннего сгорания, газотурбинных двигателях, гидравлических и пневматических системах. Предназначены для измерения давления в ударных и детонационных волнах в газовых и жидких агрессивных средах при температурах до 1000 °С с водяным охлаждением и до 300 °С без охлаждения .Обеспечивают регистрацию полного давления в частотном диапазоне до 8 кГц, включая статическую составляющую.
Наименование
Значение
Диапазон измерений
от –0,1 до 100 МПа
Выходное напряжение
10 В
Частота установочного резонанса в осевом направлении
140 кГц
Чувствительность к ускорению
4,5·10⁻⁴ МПа/g
Температура окружающей среды
–50 ... +85 °С
Температура измеряемой среды (без охлаждения)
–50 ... + 300 °С
Температура измеряемой среды (с охлаждением)
+1000 °С
Напряжение питания
+(9 ... 15) В
Ток потребления
< 30 мА
Материал корпуса
нержавеющая сталь
Масса (без кабеля)
200 г
Электрическая схема
6V202TP-1000-5
