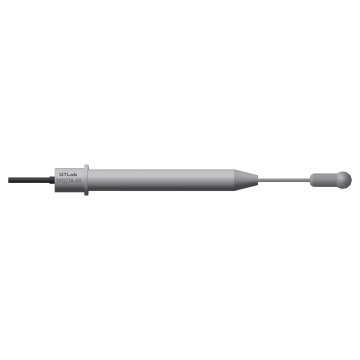

Вихретоковый датчик D2XX
Вихретоковые датчики применяются для измерения осевого сдвига, размаха виброперемещения и радиального зазора. Вихретоковый датчик представляет собой первичный преобразователь и формирователь сигнала.
Сформировать датчик
D2XX.X.D1.Y.L1.L2.L3.L4.L5.L6.D2.XXX.AB.CD
{{ slide.question }}
{{ config_str }}
{{ message.text }}
{{ message }}
Диапазоны измерений вихретокового датчика в зависимости от диаметра катушки первичного преобразователя:
ДИАМЕТР ИЗМЕРИТЕЛЬНОГО НАКОНЕЧНИКА D1 | ДИАПАЗОН ИЗМЕРЕНИЙ ПЕРЕМЕЩЕНИЯ | L0 | ДИАПАЗОН ИЗМЕРЕНИЙ ЧИСЛА ОБОРОТОВ (ПРИ 1 ОТКЛИКЕ НА ОБОРОТ) |
5,2 мм | 0,25 – 1,75 мм | 10 мм | 0 – 60 000 об/мин |
8 мм | 0,25 – 2,25 мм | 10 мм | |
10 мм | 0,3 – 3,3 мм | 11 мм | |
16 мм | 0,5 – 5 мм | 13 мм | |
20 мм | 1 – 7 мм | 15 мм | |
30 мм | 1,5 – 11 мм | 20 мм | |
62 мм | 1,3 – 29,3 мм | 30 мм |
Классификатор переменных значений:
D201. | передача исходного сигнала виброперемещения | ХX. | D1. | X. | Y. | Z. | L1. | L2. | L3. | L4. | L5. | L6. | D2. | XXX. | AB. | CD. |
D204. | измерение числа оборотов | |||||||||||||||
D212. | одновременное измерение переменной и постоянной составляющих (только для A361) | |||||||||||||||
D221. | передача исходного сигнала виброперемещения стандарта IEPE. (встроенный в ПП формирователь сигнала А3). |
Структура обозначения вихретокового датчика (первичный преобразователь + формирователь сигналов):
Переменные значения | Описание значения | Код | Расшифровка кода |
ХX. | Сигнал на выходе формирователя | V0 | +1…+9 В (формирователь А301) |
VK | +1…+9 В (формирователь А302) | ||
V1 | -2…-18 В (формирователь А303) | ||
VR | измерение числа оборотов (формирователь А304) | ||
A1 | 4…20 мА (формирователь А362) | ||
A2 | 4…20 мА (формирователь А361) | ||
V2 | +12…+16 В стандарта IEPE (встроенный в ПП формирователь) | ||
D1. | Диаметр измерительного наконечника датчика | 05 | 5,2 мм (измерительная катушка – 3,2 мм) |
08 | 8 мм (измерительная катушка – 6 мм) | ||
10 | 10 мм (измерительная катушка – 8 мм) | ||
16 | 16 мм (измерительная катушка – 14 мм) | ||
20 | 20 мм (измерительная катушка – 18 мм) | ||
30 | 30 мм (измерительная катушка – 28 мм) | ||
62 | 62 мм (измерительная катушка – 60 мм) | ||
X. | Способ установки первичного преобразователя | 0 | Стандартное крепление |
1 | Обратное крепление | ||
Y. | Тип соединения кабеля с первичным преобразователем | А | Встроенный кабель |
NK | Разъем FGG.1B.303 | ||
H | Разъем MIL5015 | ||
Z. | Защита кабеля | A | Кабель без металлорукава |
M | Кабель в металлорукаве | ||
B | Металлорукав в изоляции | ||
C | Кабель в плетенке | ||
О | Без соединительного кабеля (для ЗИП) | ||
L1. | Длина дорезьбовой части (мин-макс) | 000 | Отсутствует |
300 | 300 мм | ||
L2. | Длина резьбовой части (мин-макс) | 000 | Отсутствует |
025 | 25 мм | ||
300 | 300 мм | ||
L3. | Длина пострезьбовой части (мин-макс) | 000 | Отсутствует |
300 | 300 мм | ||
L4. | Общая длина (от катушки до формирователя, мин-макс) | 005 | 0,5 м |
180 | 18 м | ||
L5. | Длина кабеля до сальникового ввода (для кабельной заделки в металлорукаве) | 000 | Сальниковый ввод отсутствует |
003 | 0,3 м | ||
L6 | Длина дополнительного соединительного кабеля (мин-макс) | 000 | Отсутствует |
175 | 17,5 м | ||
D2 | Тип резьбы | 05 | 1/4-28 UNF (только для наконечника 5,2 мм) |
10 | M8 (только для наконечника 5,2 мм) | ||
20 | M10*1 (только для наконечника 8 мм) | ||
30 | 3/8-24 UNF (только для наконечника 8 мм) | ||
40 | M12*1 | ||
42 | 1/2-20 UNF | ||
60 | М18*1 | ||
80 | M22*1 | ||
90 | M32*2 | ||
XXX. | Количество откликов на один оборот вала | 001 | 1 отклик на оборот вала |
255 | 255 откликов на оборот вала | ||
AB. | Нижний предел измерений | 10 | А*10B об/мин., 1 об/мин = 1*100 |
CD. | Верхний предел измерений | 64 | C*10D об/мин., 60 000 об/мин = 6*104 |
Пример:
Вихретоковый датчик оборотов с выходом по напряжению:
