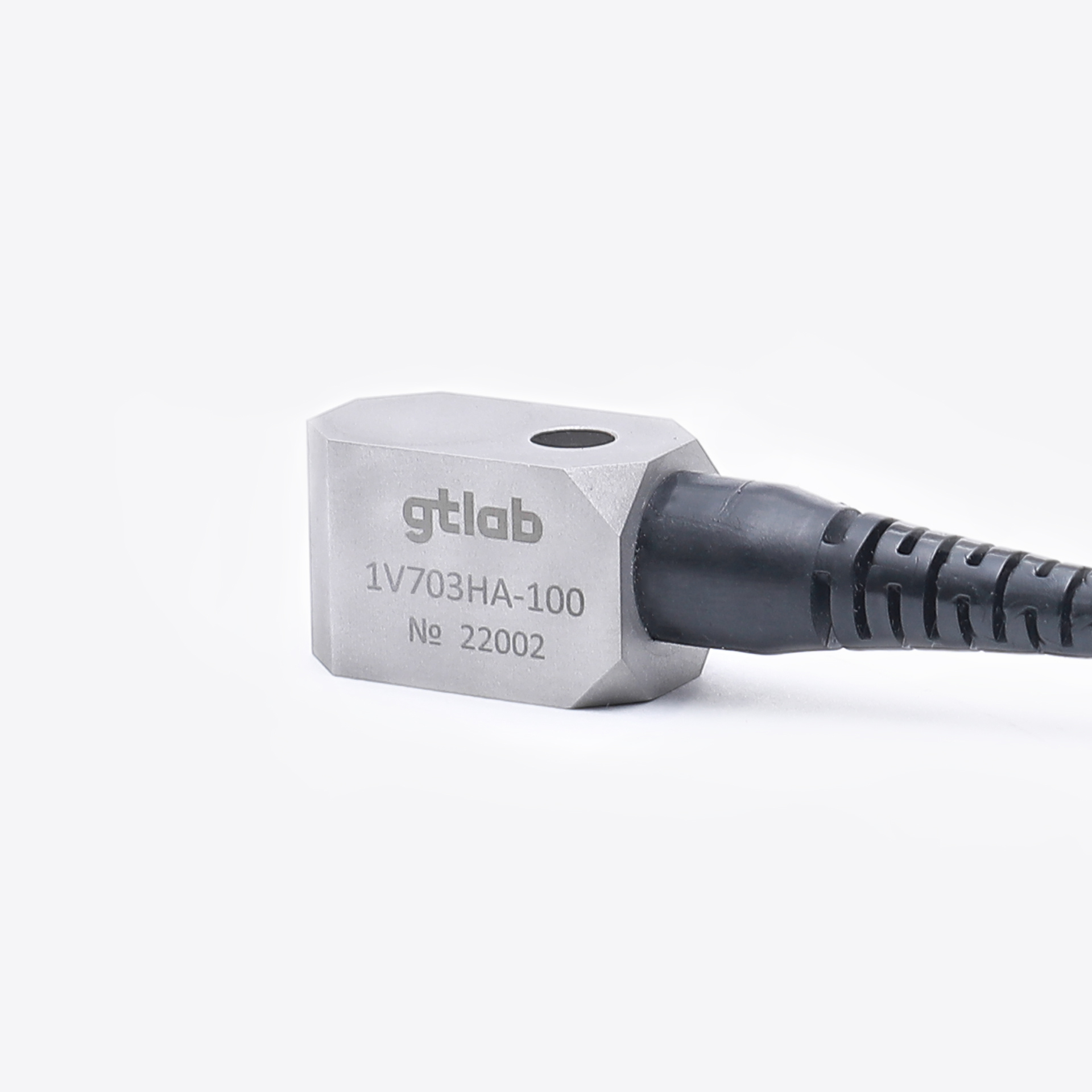

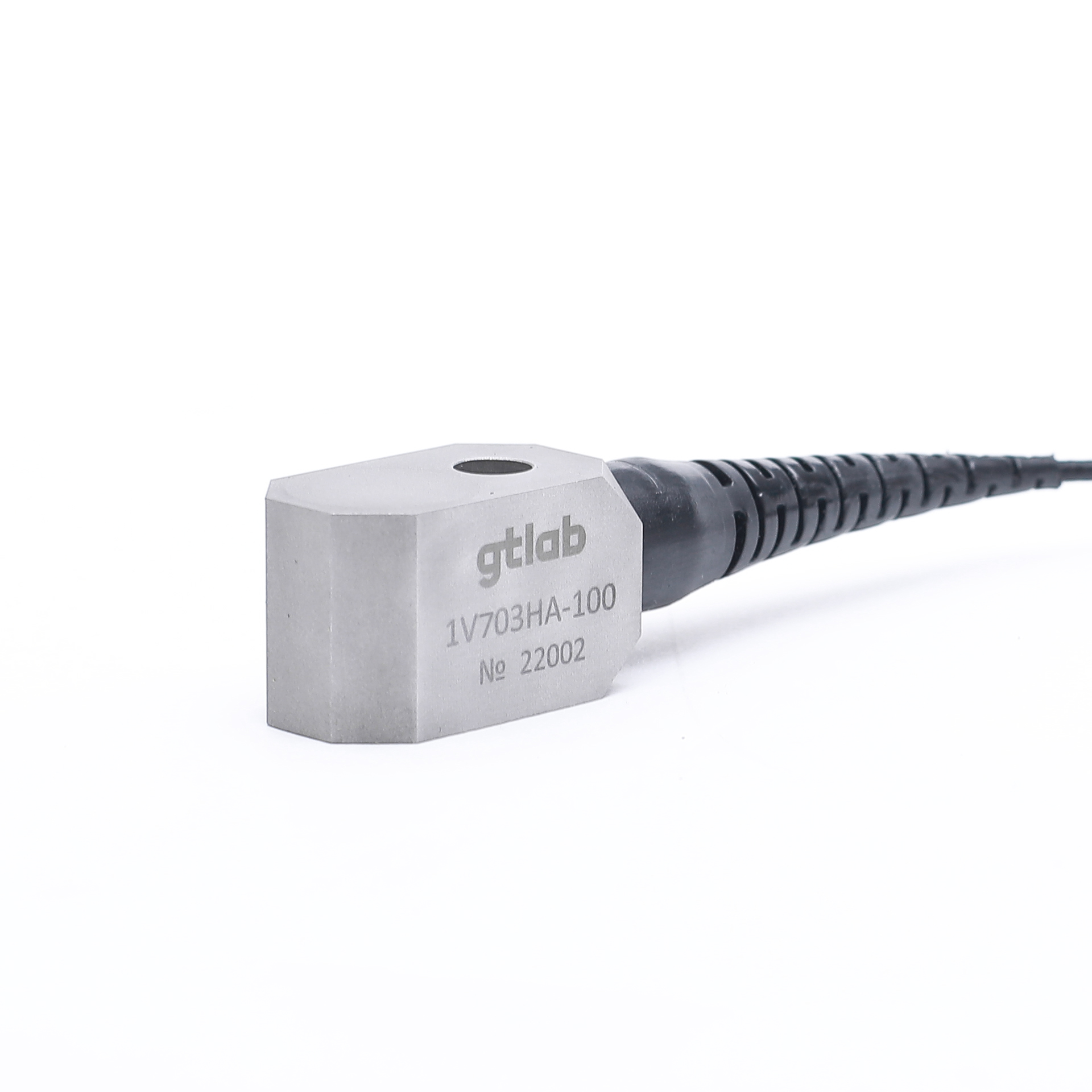

Акселерометр 1V703HA-100

Акселерометры с выходом по напряжению - электромеханические преобразователи с повышенной помехозащищенностью для измерения вибрационного и ударного ускорений. Вибропреобразователи ускорения с выходом по напряжению предназначены для измерения параметров вибрационных процессов (в многоканальных системах, при модальном анализе, анализе в промышленной санитарии). Подводные датчики позволяют проводить измерения до глубины 150 м.
Уточнить цену
Наименование
Значение
Коэффициент преобразования
10 мВ/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 5 %
Максимальное значение амплитуды измеряемого ускорения
± 500 м/с²
Максимальный удар (пиковое значение)
± 10 000 м/с²
Диапазон рабочих температур
–55 … +125 °С
Диапазон рабочих частот (неравномерность АЧХ ± 3 дБ)
0,5 … 15 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
1 … 9 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
2 … 6 000 Гц
Частота установочного резонанса в осевом направлении
> 30 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
< 0,002 м/с²
Выходное сопротивление
< 100 Ом
Питание (напряжение)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Время установления рабочего режима
4 с
Коэффициент влияния температуры окружающей среды
± 0,2 %/ °С
Материал корпуса
нержавеющая сталь
Масса (без кабеля)
90 г
Подводные измерения до глубины
150 м
Поставляемые принадлежности
винт M6-8g × 30

Электрическая схема
1V703HA-100
