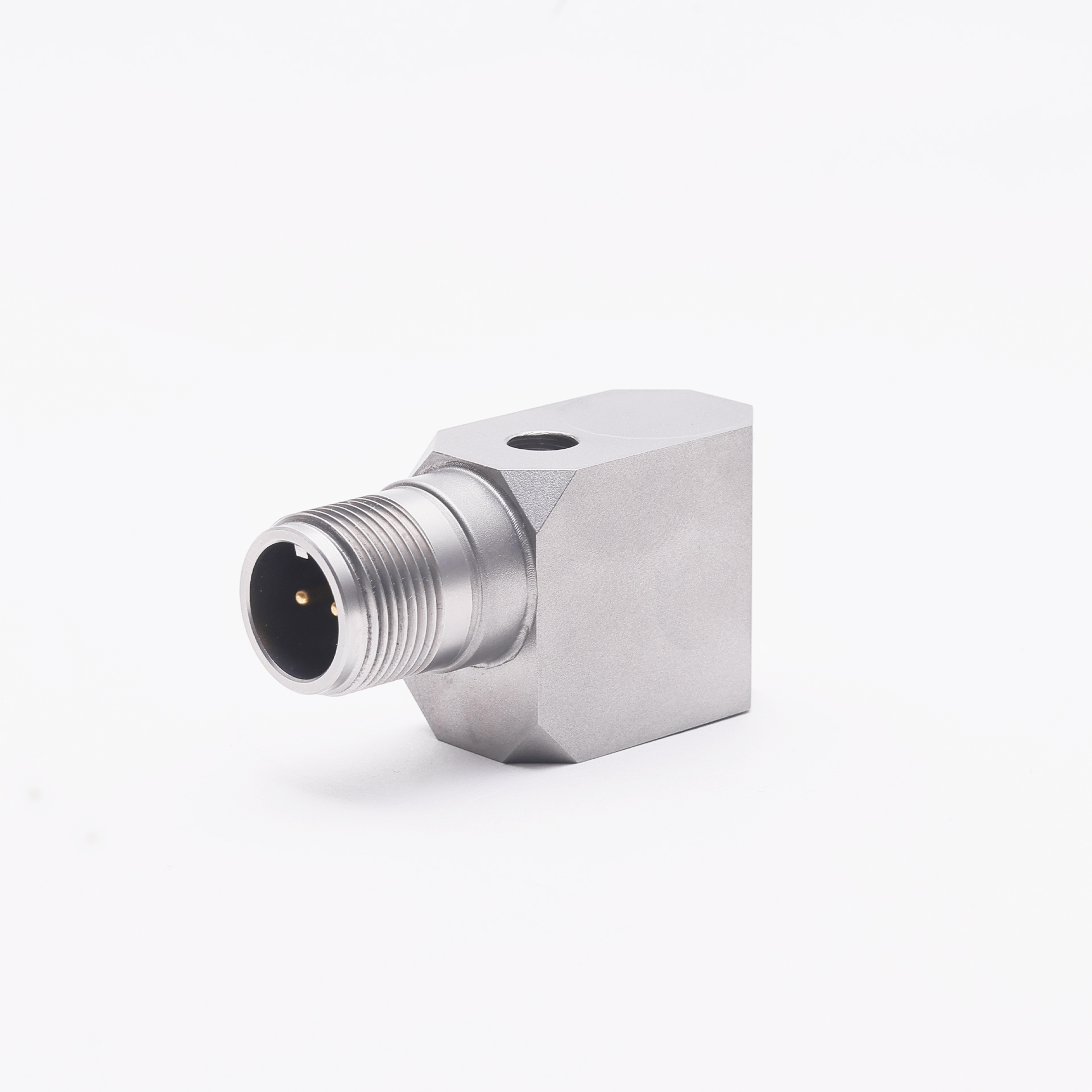

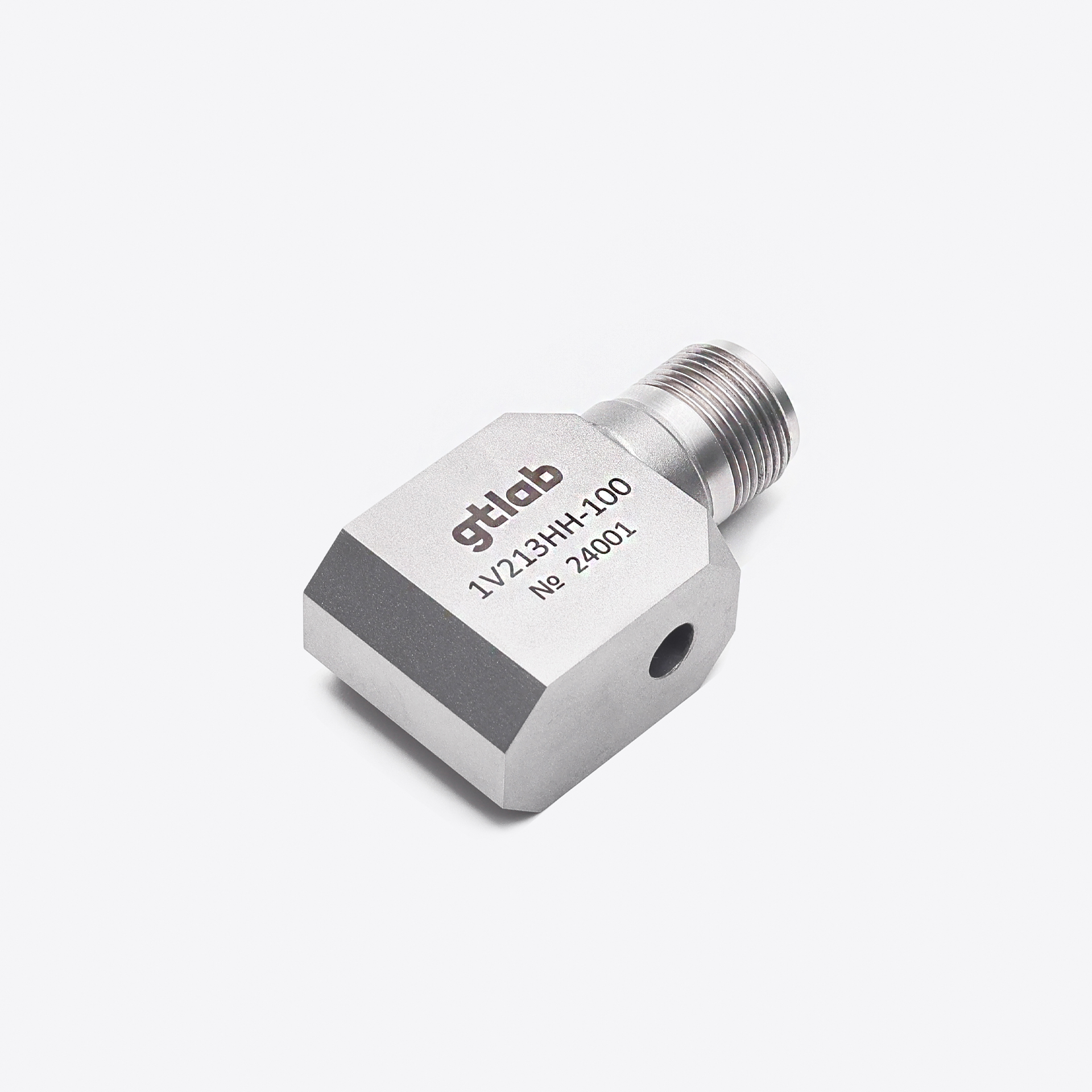

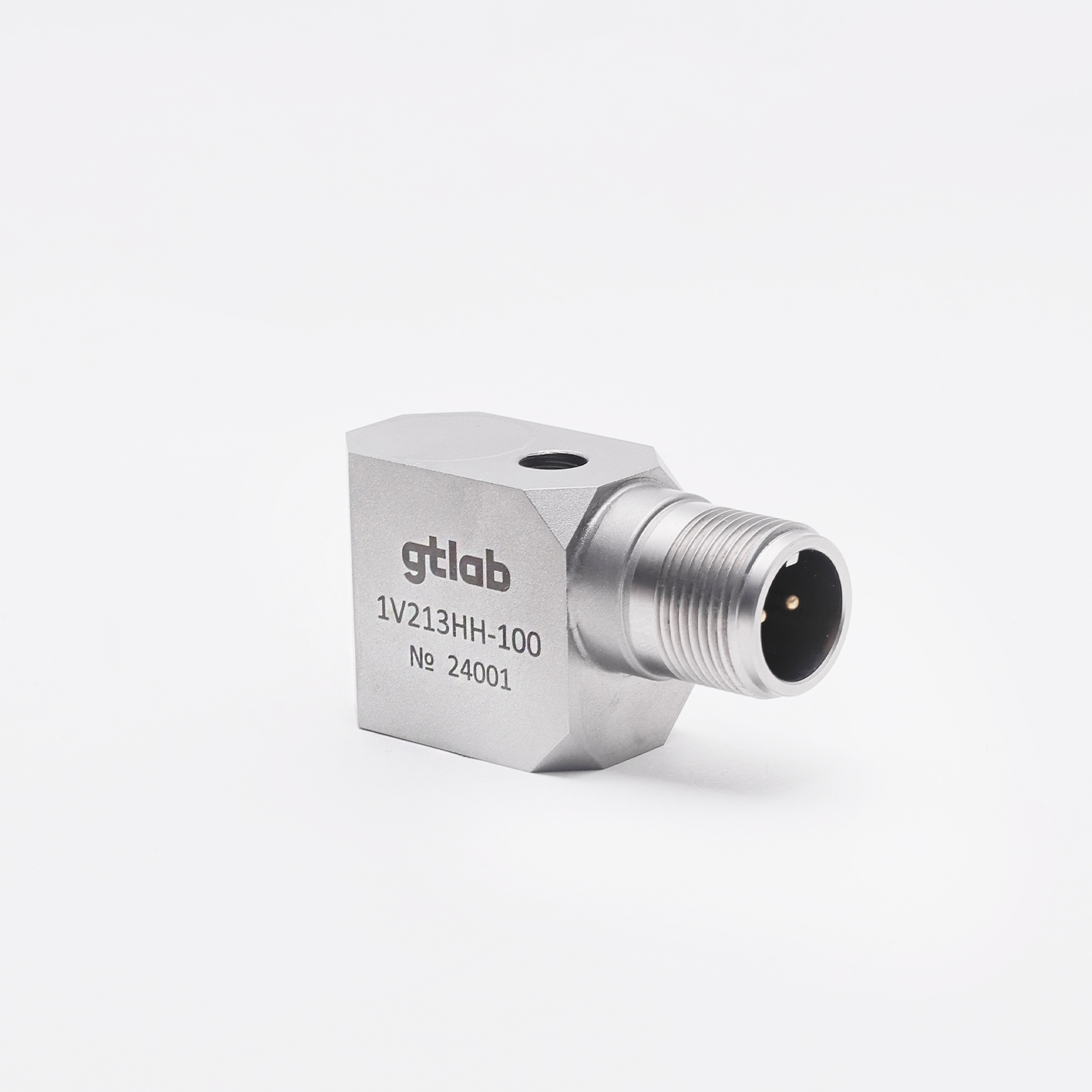

Акселерометр 1V213HH-50
Акселерометры с выходом по напряжению - промышленные вибропреобразователи ускорения с выходом по напряжению предназначены для мониторинга состояния промышленного оборудования в условиях сильных индустриальных помех. Акселерометр 1V213HH
используется для применения в высокотемпературных зонах (до 150°С).
Наименование
Значение
Коэффициент преобразования
5 мВ/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 5 %
Максимальное значение амплитуды измеряемого ускорения
± 1 000 м/с²
Максимальный удар (пиковое значение)
± 10 000 м/с²
Диапазон рабочих температур
–55 ... +150 °С
Диапазон рабочих частот (неравномерность АЧХ ± 3 дБ)
0,8 … 6 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
1 … 4 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
2 … 2 400 Гц
Частота установочного резонанса в осевом направлении
> 12 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
< 0,005 м/с²
Выходное сопротивление
< 100 Ом
Амплитудная нелинейность
≤ 1 %
Питание (напряжение)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Коэффициент влияния температуры окружающей
среды
± 0,2 %/ °С
Коэффициент влияния деформации основания
<0,5 (м/с2)/ μ·ε
Время установления рабочего режима
4 с
Степень защиты от внешних воздействий
≥ IP68
Взрывозащищённость
0Ex ia IIC T6…T3 Ga
Материал корпуса
нержавеющая сталь
Масса (без кабеля)
70 г
Поставляемые принадлежности
кабель 56H1А2 (определяется по требованию заказчика),
винт M6-8g × 30
Электрическая схема
1V213HH-50
