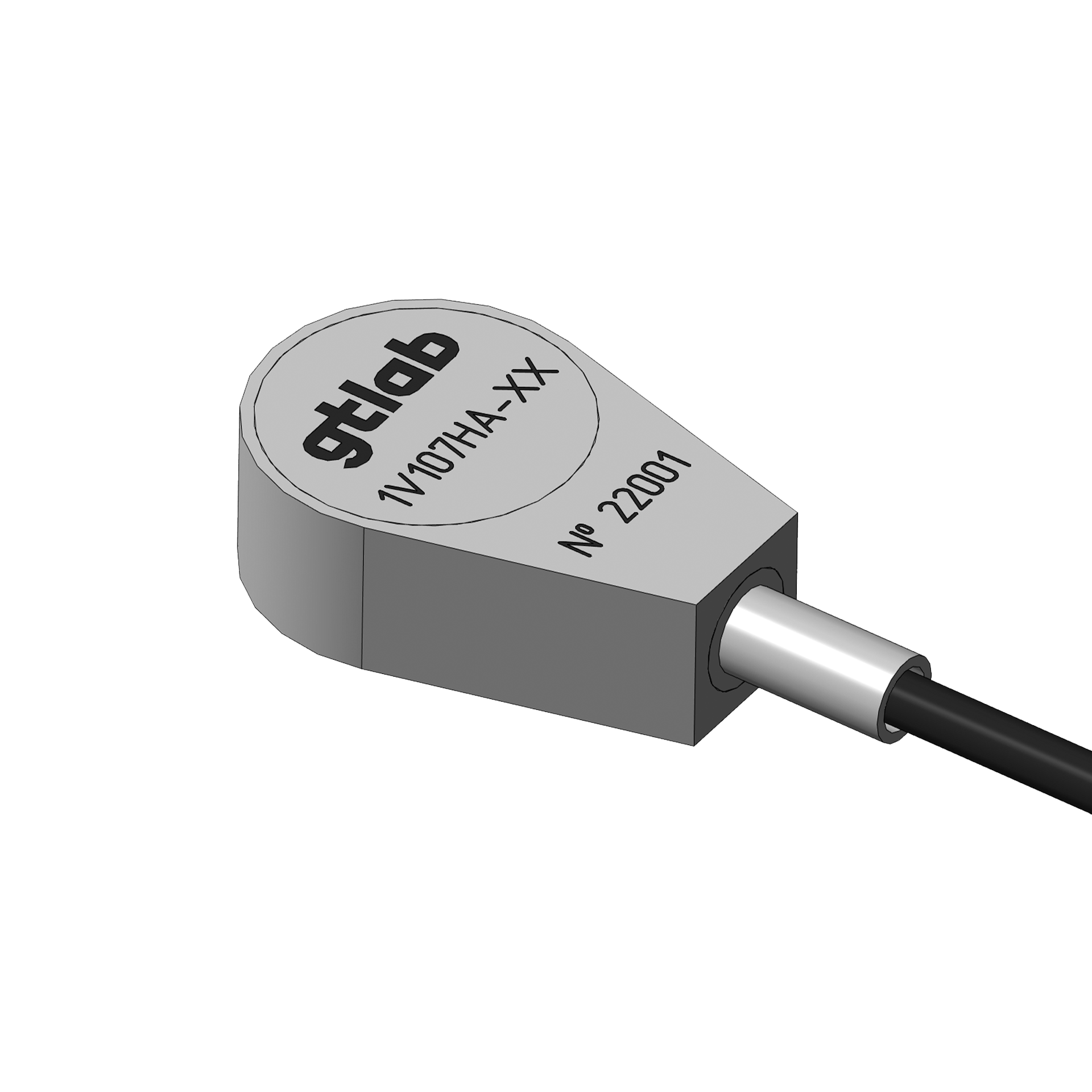

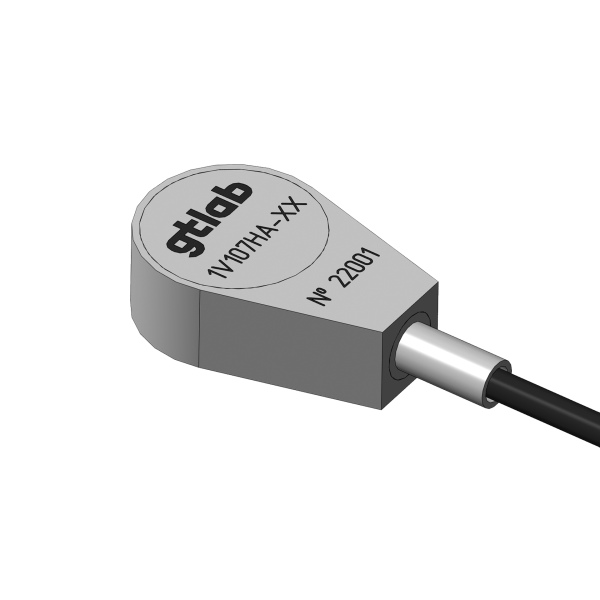

Акселерометр 1V107HA-1
Акселерометры с выходом по напряжению - электромеханические преобразователи с повышенной помехозащищенностью для измерения вибрационного и ударного ускорений. Вибропреобразоваетли ускорения с выходом по напряжению общего назначения предназначены для измерения параметров вибрационных процессов (в многоканальных системах, при модальном анализе, анализе в промышленной санитарии).
Наименование
Значение
Коэффициент преобразования
0,1 мВ/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 5 %
Максимальное значение амплитуды измеряемого ускорения
± 50 000 м/с²
Максимальный удар (пиковое значение)
± 50 000 м/с²
Диапазон рабочих температур
–55 … +125 °С
Диапазон рабочих частот (неравномерность АЧХ ± 3 дБ)
0,3 … 20 000
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
0,5 … 15 000
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
1 … 10 000
Частота установочного резонанса в осевом направлении
> 50 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
< 0,25 м/с²
Выходное сопротивление
< 100 Ом
Питание (напряжение)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Коэффициент влияния температуры окружающей
среды
± 0,2 %/ °С
Время установления рабочего режима
4 с
Материал корпуса
нержавеющая сталь
Масса (без кабеля)
1,7 г
Поставляемые принадлежности
кабель 02G1D1 (определяется по требованию заказчика)
Электрическая схема
1V107HA-1
