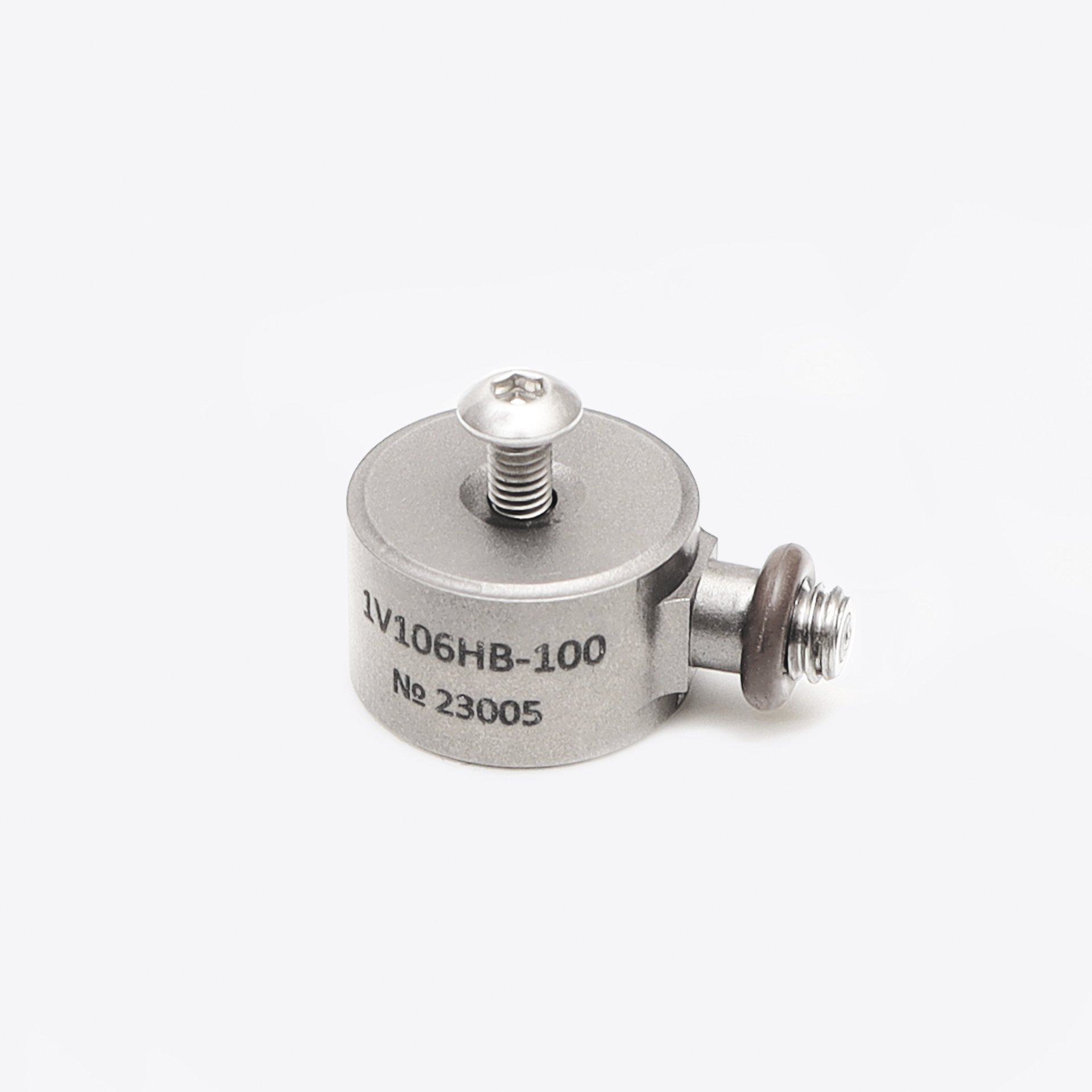

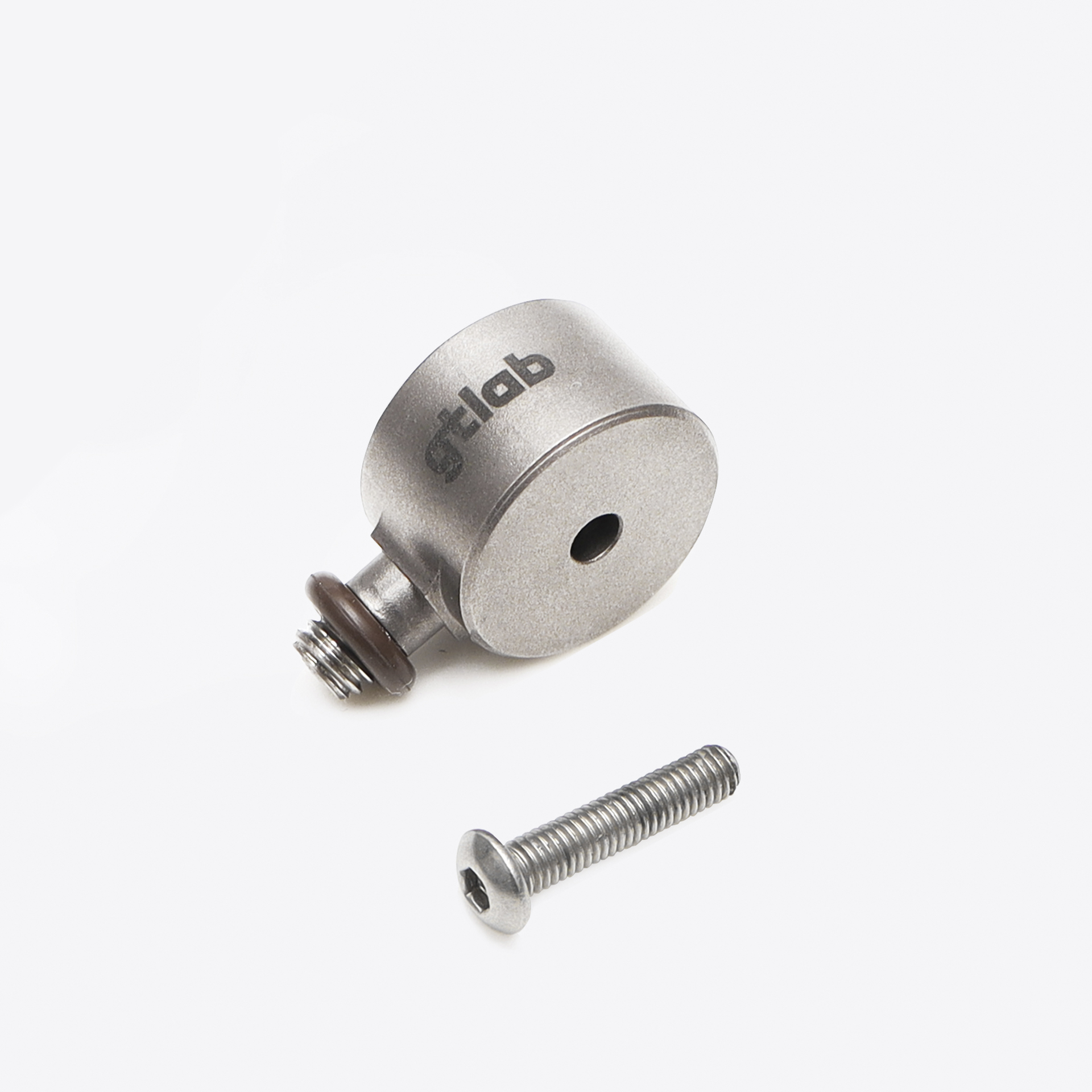

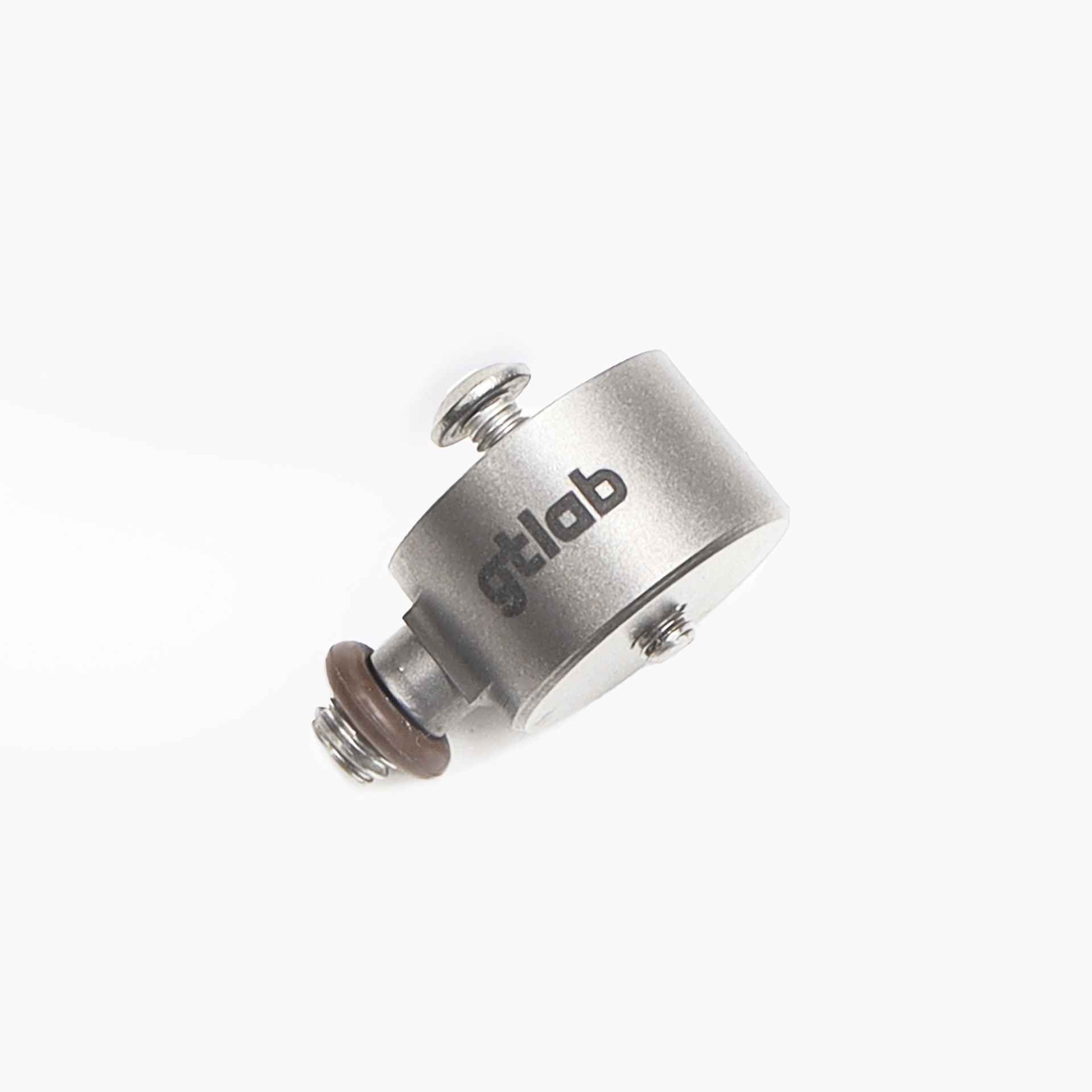

Акселерометр 1V106HB-1
Акселерометры с выходом по напряжению - электромеханические преобразователи с повышенной помехозащищенностью для измерения вибрационного и ударного ускорений.
Вибропреобразоваетли ускорения с выходом по напряжению общего назначения предназначены для измерения параметров вибрационных процессов (в многоканальных системах, при модальном анализе, анализе в промышленной санитарии).
Наименование
Значение
Коэффициент преобразования
0.1 мВ/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 5 %
Максимальное значение амплитуды измеряемого ускорения
± 50 000 м/с²
Максимальный удар (пиковое значение)
± 60 000 м/с²
Диапазон рабочих температур
–55 … +125 °С
Диапазон рабочих частот (неравномерность АЧХ ± 3 дБ)
0,3 … 20 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
0,5 … 12 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
1 … 10 000 Гц
Частота установочного резонанса в осевом направлении
> 40 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
< 0,03 м/с²
Выходное сопротивление
< 100 Ом
Питание (напряжение)
+ (18 … 30) В
Питание (ток)
2 … 20 мА
Уровень постоянного напряжения на выходе
8 … 13 В
Коэффициент влияния температуры окружающейсреды
± 0,2 %/ °С
Время установления рабочего режима
4 с
Материал корпуса
титановый сплав
Масса (без кабеля)
7,4 г
Поставляемые принадлежности
кабель 03B1D1 (определяется по требованию заказчика)
винт А2 М3-6g × 14
Электрическая схема
1V106HB-1
