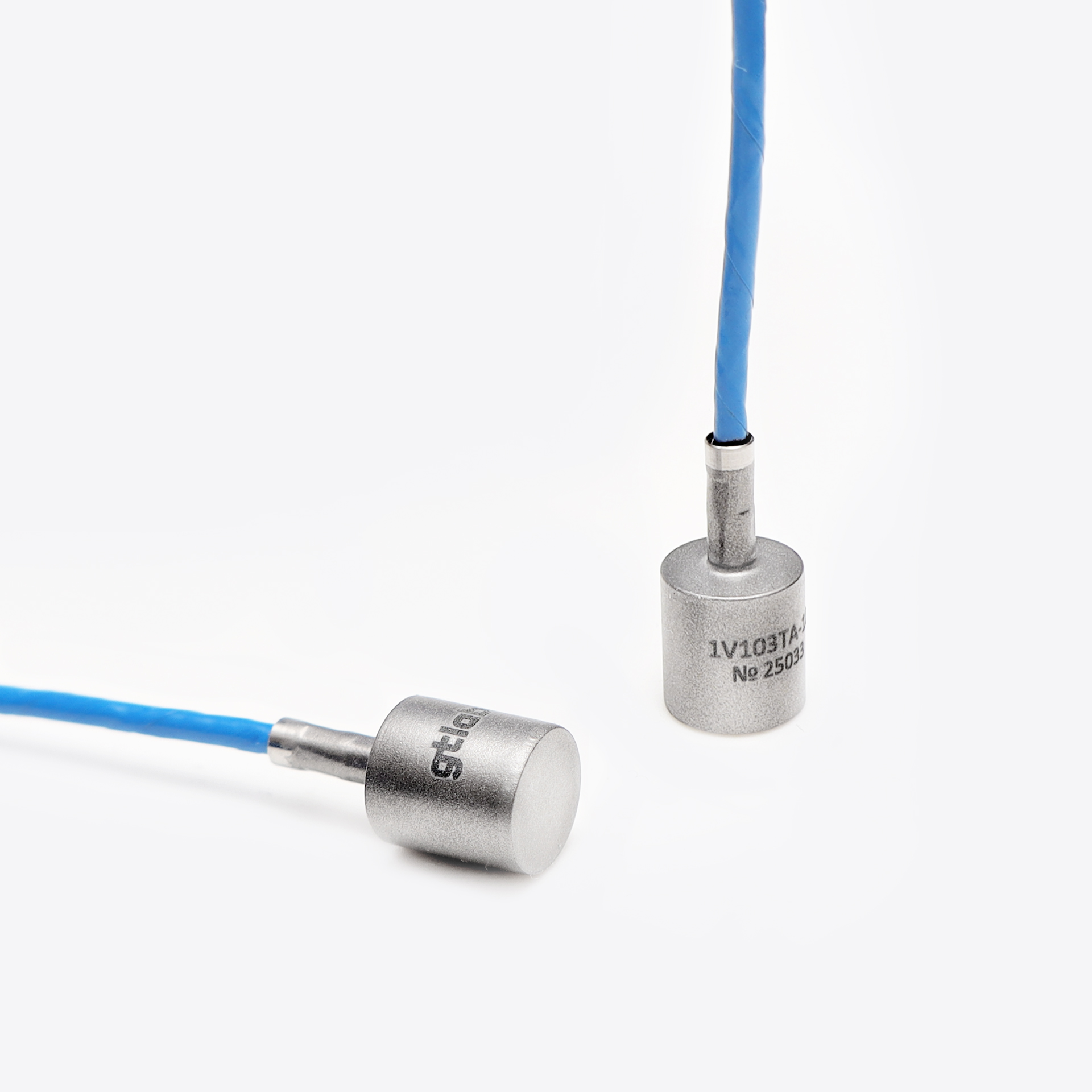

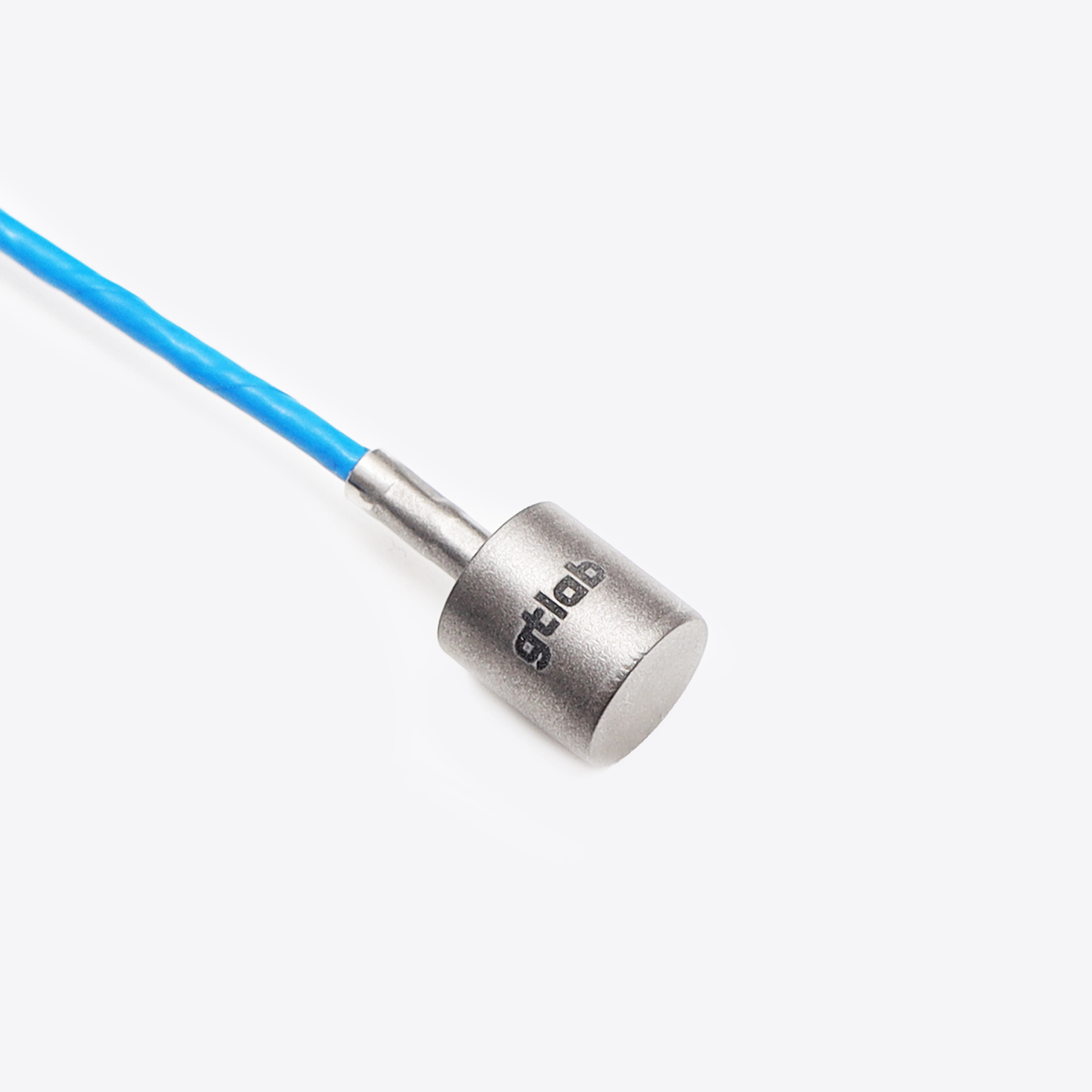

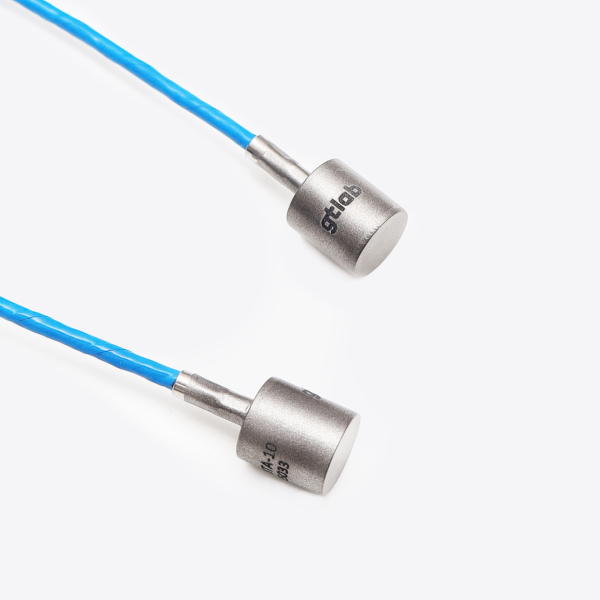

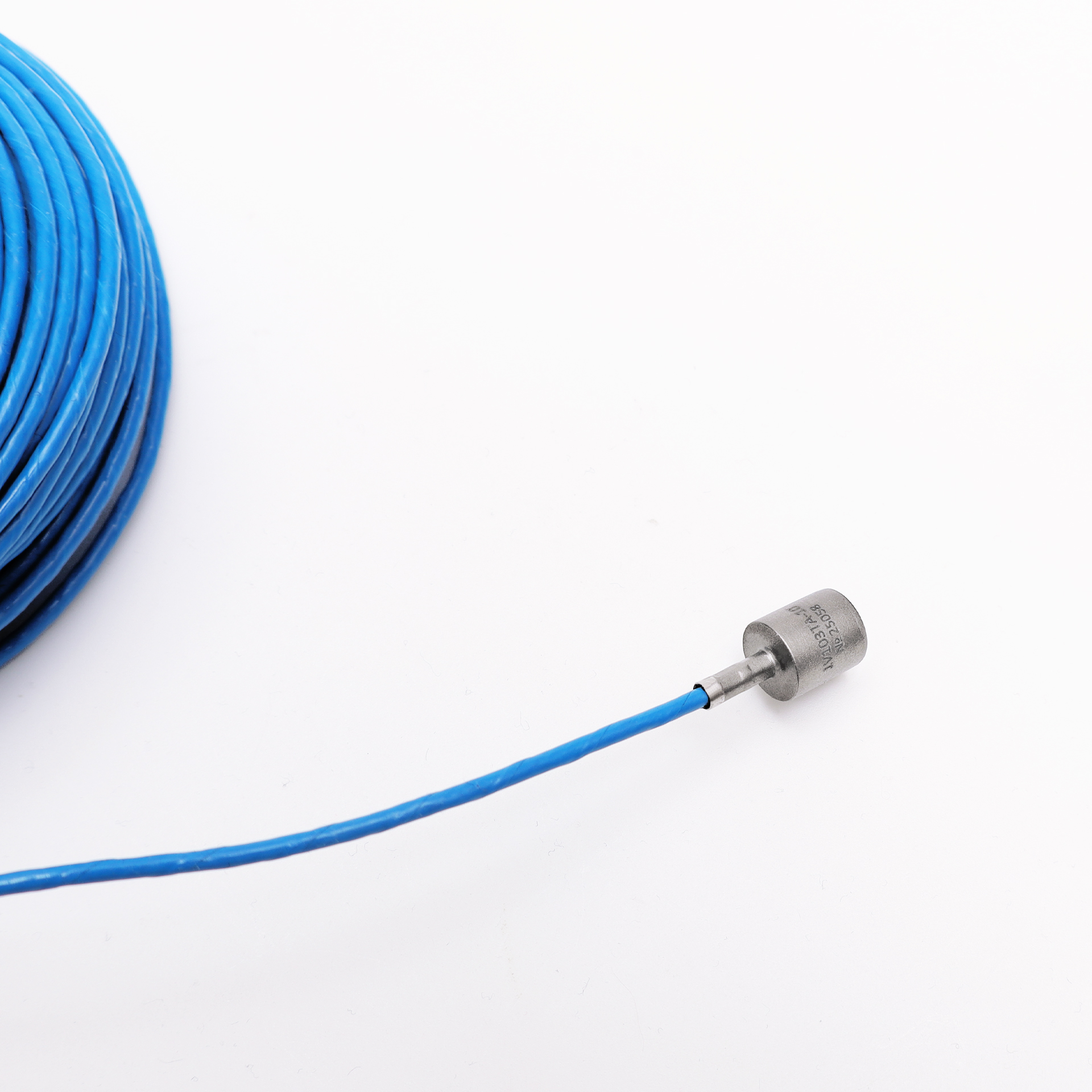

Акселерометр 1V103TA-10
Акселерометры с выходом по напряжению - электромеханические преобразователи с повышенной помехозащищенностью для измерения вибрационного и ударного ускорений.
Вибропреобразоваетли ускорения с выходом по напряжению общего назначения предназначены для измерения параметров вибрационных процессов (в многоканальных системах, при модальном анализе, анализе в промышленной санитарии).
Наименование
Значение
Коэффициент преобразования
1 мВ/(м·с⁻²)
Относительный коэффициент поперечного преобразования
< 5%
Максимальное значение амплитуды измеряемого ускорения
± 5 000 м/с²
Максимальный удар (пиковое значение)
± 100 000 м/с²
Диапазон рабочих температур
-55 ... + 125 °С
Диапазон рабочих частот (неравномерность АЧХ ± 3 дБ)
3 ... 22 500 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ)
5 ... 15 000 Гц
Диапазон рабочих частот (неравномерность АЧХ ± 5 %)
10 ... 9 000 Гц
Частота установочного резонанса в осевом направлении
> 45 кГц
Уровень шума, СКЗ (1 Гц ÷ 10 кГц)
< 0,01 м/с²
Выходное сопротивление
< 100 Ом
Питание (напряжение)
+ (18 ... 30) В
Питание (ток)
2 ... 20 мА
Уровень постоянного напряжения на выходе
8 ... 13 В
Коэффициент влияния температуры окружающей
среды
± 0.2 %/ °С
Время установления рабочего режима
4 с
Материал корпуса
титановый сплав
Масса (без кабеля)
2,5 г
Электрическая схема
1V103TA-10
